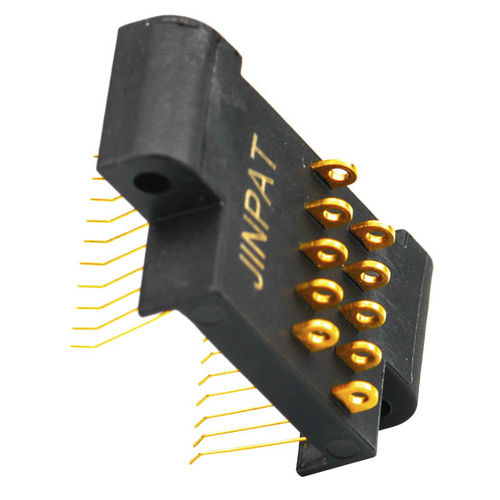

Schleifring zur Leistungs- und Signalübertragung LPS-10
zweiteiligfür Robotikfür medizinische Geräte

Schleifring zur Leistungs- und Signalübertragung
Schleifring zur Leistungs- und Signalübertragung
Schleifring zur Leistungs- und Signalübertragung
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
zur Leistungs- und Signalübertragung
Konstruktion
zweiteilig
Anwendung
für Robotik, für medizinische Geräte, für militärische Anwendungen, für Kamera, für Videoüberwachungsanwendung, für Messgeräte, für Drohnen, für die Beleuchtungsindustrie, für Sensor
Material
Kunststoff
Weitere Eigenschaft
mit Goldkontakten
Spannung

240 V

Primärstrom

2 A

Rotationsgeschwindigkeit

Min: 0 rpm
(0 rad.min-1)

Max: 100 rpm
(628 rad.min-1)

Anzahl der Kanäle

10 unit

Beschreibung

Diese Einheit kann in jedem elektromechanischen System verwendet werden, das eine ungehinderte, kontinuierliche Drehung erfordert, während Energie oder Daten von einer stationären zu einer rotierenden Struktur übertragen werden. Sie wird auch als elektrische Drehschnittstelle, Kommutator, Kollektor, Drehgelenk oder elektrische Drehverbindung bezeichnet. Sie kann die elektromechanische Fähigkeit verbessern, das Systemdesign vereinfachen und mögliche Schäden während der Rotation eliminieren. Es ist das Schlüsselgerät von verschiedenen précision rotierenden Arbeitstisch, elektrisches Testinstrument, Herstellung und Prozesskontrollinstrument. Der separate Schleifring LPS-10 ist ein Standardgerät von der Stange, das Goldkontakte an der Drehschnittstelle verwendet. Zur Vereinfachung der elektrischen Anschlüsse werden sowohl am Stator als auch am Rotor farbcodierte Anschlussdrähte verwendet. Durch die Verwendung einer 90°-V-Nut für jeden Ring bietet der LPS-10 einen ruhigeren Lauf, ein geringeres Drehmoment und ein geringeres elektrisches Geräusch als vergleichbare Schleifringe. Merkmale ♦ 10 Schaltungen Modelle ♦ Drehzahl bis zu 100 U/min kontinuierlich ♦ Gold-Gold-Kontakte ♦ 250mm Standardleitungslänge ♦ Kompatibel mit Datenbusprotokollen ♦ Versiegelte Geräte sind verfügbar ♦ Flexible, farbcodierte, versilberte Leitungsdrähte ♦ Präzisions-Bügellager erfüllen oder übertreffen die Lebensdaueranforderungen für die meisten kommerziellen Anwendungen Vorteile ♦ Niedriges Drehmoment minimiert das Drehmomentbudget des Systems ♦ Kompakte Bauweise, um in den anspruchsvollsten Raum zu passen. ♦ Ruhiger Lauf ♦ Geringes elektrisches Rauschen ♦ Schneller Versand gemäß Ihrer dringenden Anforderung ♦ 360°kontinuierliche Drehung ♦ Hohe Bandbreitenübertragungsfähigkeit Hauptanwendungen ♦ Elektrische Prüfgeräte ♦ Fertigungs- und Prozesskontrolleinrichtungen ♦ Indexiertische ♦ CCTV Schwenk-/Neige-Kamerahalterungen ♦ Robotik, Drehsensoren, dringende Beleuchtungseinrichtungen

---
