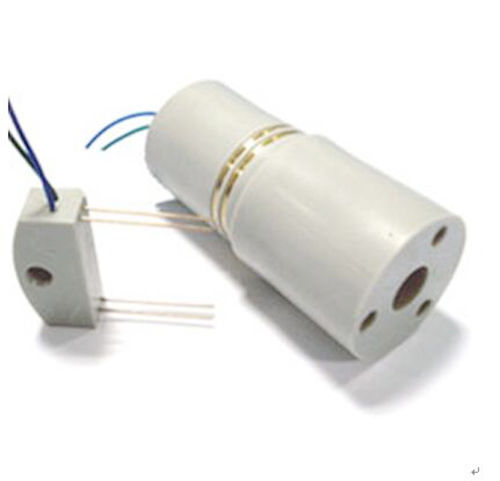

Schleifring zur Leistungs- und Signalübertragung LPS-02
kompaktfür niedriges Drehmomentkonduktiv

Schleifring zur Leistungs- und Signalübertragung
Schleifring zur Leistungs- und Signalübertragung
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
zur Leistungs- und Signalübertragung
Weitere Eigenschaft
kompakt, für niedriges Drehmoment, konduktiv, mit Goldkontakten
Spannung

240 V

Primärstrom

Min: 1 A

Max: 3 A

Rotationsgeschwindigkeit

100 rpm
(628 rad.min-1)

Anzahl der Kanäle

2 unit

Beschreibung

Beschreibung Diese Einheit kann in jedem elektromechanischen System verwendet werden, das eine ungehinderte, kontinuierliche Drehung erfordert, während Energie oder Daten von einer stationären zu einer rotierenden Struktur übertragen werden. Sie wird auch als elektrische Drehschnittstelle, Kommutator, Kollektor, Drehgelenk oder elektrische Drehverbindung bezeichnet. Sie kann die elektromechanische Fähigkeit verbessern, das Systemdesign vereinfachen und mögliche Schäden während der Rotation eliminieren. Es ist das Schlüsselgerät von verschiedenen précision rotierenden Arbeitstisch, elektrisches Testinstrument, Herstellung und Prozesskontrollinstrument. Der separate Schleifring LPS-02 ist ein Standardgerät von der Stange, das Goldkontakte an der Drehschnittstelle verwendet. Zur Vereinfachung der elektrischen Anschlüsse werden sowohl am Stator als auch am Rotor farbcodierte Anschlussdrähte verwendet. Durch die Verwendung einer 90°-V-Nut für jeden Ring bietet der LPS-02A einen ruhigeren Lauf, ein geringeres Drehmoment und ein geringeres elektrisches Rauschen als vergleichbare Schleifringe. Merkmale ♦ - 2-Kreis-Modelle ♦ - Drehzahl bis zu 300 U/min kontinuierlich ♦ - Gold-Gold-Kontakte ♦ - 250mm Standardleitungslänge ♦ - Kompatibel mit Datenbusprotokollen ♦ - Versiegelte Geräte sind verfügbar ♦ - Flexible, farbcodierte, versilberte Anschlussdrähte ♦ Präzisions-Bügellager erfüllen oder übertreffen die Lebensdaueranforderungen für die meisten kommerziellen Anwendungen Vorteil ♦ - Niedriges Drehmoment minimiert das Drehmomentbudget des Systems ♦ - Kompaktes Design, das in den anspruchsvollsten Raum passt. ♦ - Ruhiger Lauf ♦ - Geringes elektrisches Rauschen ♦ - Schneller Versand gemäß Ihrer dringenden Anforderung ♦ - 360° kontinuierliche Drehung ♦ Hohe Bandbreitenübertragungsfähigkeit

---

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.

Alle Kataloge von JINPAT Electronics Co., Ltd. anzeigen
