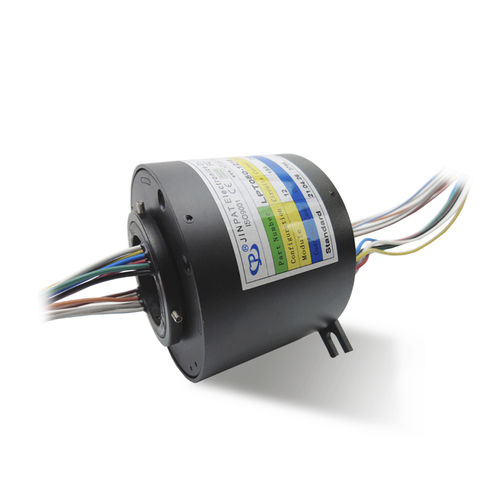

Schleifring zur Leistungs- und Signalübertragung LPT050-1210/1215Hohlwelle
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- zur Leistungs- und Signalübertragung
- Konstruktion
- Hohlwelle
- Spannung
240 V
- Primärstrom
Max: 15 A
Min: 2 A
- Rotationsgeschwindigkeit
Max: 300 rpm
(1.885 rad.min-1)Min: 0 rpm
(0 rad.min-1)- Anzahl der Kanäle
Max: 24 unit
Min: 1 unit
Beschreibung
Der Flachschleifring LPT050-1210 verfügt über 12 Kreise und 10 A pro Kreis. Er verwendet unsere Faserbürstentechnologie, die mehrere Vorteile gegenüber konventionellen Schleifringkontakten bietet, wie z. B. mehrere Kontaktpunkte pro Bürstenbündel, niedrige Kontaktkraft pro Faser und niedrige Kontaktverschleißraten.Darüber hinaus benötigen Faserbürsten keine Schmierung und produzieren praktisch keine Verschleißteile. Der LPT050 verfügt über vor Ort wartbare Bürstenblöcke.
Spezifikation
Schaltkreise 1-24 Schaltkreise
Betriebsdrehzahl 0-300rpm
Arbeitstemperatur -20℃~ +60℃
Arbeitsluftfeuchtigkeit -20℃~ +60℃
Nennspannung 240VAC/DC oder höher
Strombelastbarkeit 2A/5A/10A/15A pro Stromkreis
Durchschlagfestigkeit ≥1000V@50Hz zwischen jedem Stromkreis
Isolationswiderstand 50MΩ@ 500VDC
Elektrisches Rauschen 30mΩ Min
Kontaktmaterial Edelmetall
Leitungsdrahtlänge Standard 300mm (11.811inch)
Gehäusematerial Aluminiumlegierung
Drehmoment ≤9,25 g-m (als Referenz)
Schutzart IP44 oder höher
---
