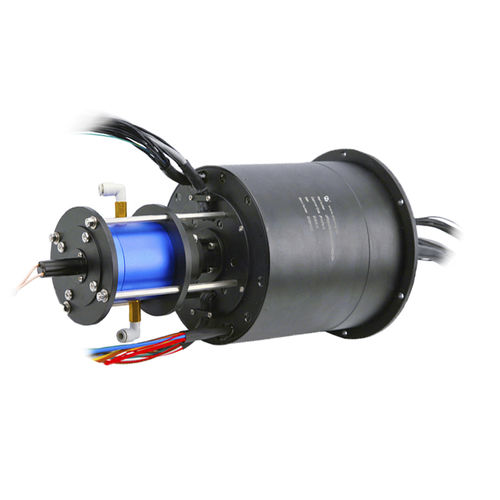

Elektro-optischer Schleifring LPT000-0720-0203-52S-2E3-HD02-02A
EthernetHDMIHohlwelle

elektro-optischer Schleifring
elektro-optischer Schleifring
elektro-optischer Schleifring
elektro-optischer Schleifring
elektro-optischer Schleifring
elektro-optischer Schleifring
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
elektro-optisch, Ethernet, HDMI
Anwendung
für Radarantennen, Militär
Material
Aluminium
Weitere Eigenschaft
koaxial
Spannung

Min: 24 V

Max: 220 V

Primärstrom

Min: 3 A

Max: 20 A

Rotationsgeschwindigkeit

Min: 0 rpm
(0 rad.min-1)

Max: 100 rpm
(628 rad.min-1)

Anzahl der Kanäle

Min: 1 unit

Max: 95 unit

Beschreibung

Pneumatische, hydraulische und elektrische integrierte Drehverbindung Es handelt sich um einen hochpräzisen Hybrid-Drehverbinder in der Haustechnik von JINPAT, der die integrierte Übertragung von Strom, Gas, Flüssigkeit und verschiedenen Signalen wie HD-SDI (1080P@30Hz), Gigabit-Ethernet, RS422-Signal, Drehtransformator-Signal und Anregungssignal etc. unterstützt. Spezifikation 95 Schaltkreise ● Elektrischer Drehdurchführung Strombereich:7 ckt*20A, 52 ckt *Signal,2 Paare* Gigabit Ethernet, 1 ckt* Masse, 2 Paare * SPL Videosignal, 2 * Gas/Flüssigkeit; Spannung: 24V (Signal), 220V (Leistung) Spannungsfestigkeit: zwischen den Schaltungen ≥500VAC@50Hz (Strom), 300VAC@50Hz (Signal); Isolationswiderstand: 300MΩ@500VDC Elektrische Störungen: ≤35 mΩ Betriebsdrehzahl: 0~100 U/min Kontakt: Edelmetall Gehäuse: Aluminiumlegierung Kabelquerschnitt: RG 179 Koaxialkabel Betriebstemperatur: -40°C~+70°C Luftfeuchtigkeit: Bis zu 70%RH Das Leben: ≥10million dreht sich ● SPL Video Signal Drehverbindung Stromkreis: 2 Paar; Elektrisches Rauschen: ≤35mΩ Auflösung:1080P, 30Hz; Arbeitsgeschwindigkeit: 0~100 U/min; KabelgrößeRG179 Koaxialkabel; Betriebstemperatur:-40°C~+70°C ● Pneumatisch-Hydraulische Drehverbindung Kanal: 2 Kanäle Medien: Druckluft/ Waschflüssigkeit Betriebsdruck: 0-1,2 MPa; Anschluss Kaliber: 1/8; Rohrgröße: Φ 6; Steckertyp: 1/8;

---
