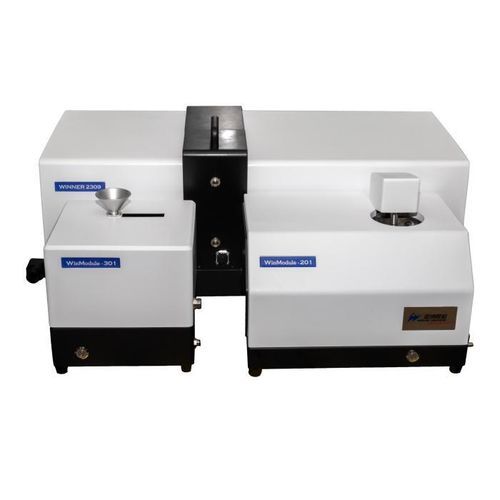

Laserbeugungs-Partikelgrößenmessgerät Winner2309B

LaserLaserbeugungfür Qualitätskontrolle

Produktübersicht
Der Winner2309B ist ein vollautomatischer Laser-Partikelgrößenanalysator mit modularen Nass- und Trocken-Dispersionsmodulen. Er kombiniert Mie- und Fraunhofer-Streuung mit einem hochempfindlichen photoelektrischen Detektorarray und importierter Canon-Optik, um reproduzierbare Partikelgrößenverteilungen für Labor, F&E und Produktionsqualitätskontrolle zu liefern.

Messbereich
Nass: 0,01–2800 μm; Trocken: 0,1–2800 μm

Hauptspezifikationen — Allgemein

• Modell: Winner2309B
• Prinzip: Laserlichtstreuung (Mie & Fraunhofer)
• Detektor-Anordnung: logarithmisch gestaffeltes Array; Prüfwinkel 0,015°–145°
• Kanäle: 108
• Prüfgeschwindigkeit: ab 10 s
• Abtastfrequenz: bis zu 10 kHz
• Abmessungen (Hauptgerät / Nass / Trocken): 870×340×380 mm / 415×280×335 mm / 260×245×295 mm
• Nettogewicht (Hauptgerät / Nass / Trocken): 32 kg / 15 kg / 7 kg
• Betriebsmodus: SOP vollautomatisch

Hauptspezifikationen — Optik

• Hauptlaser: 639 nm, P>2 mW; Hilfslaser: 405 nm, P>2 mW
• Rote Lichtquelle: Faser 639 nm, Max.4.0MW
• Optischer Pfad: reverse Fourier (gefalteter Pfad), geschlossene Kammer; automatische Ausrichtung
• Lasersicherheit: Klasse 1

Hauptspezifikationen — Messung & Dispersion

• Probeneinführungen: Winmodule-201 (nass); Winmodule-301 (trocken)
• Genauigkeit (CRM D50): Nass <0,5 %; Trocken <1,0 %
• Wiederholbarkeit (CRM D50): Nass <0,5 %; Trocken <1,0 %
• Dispersionssysteme: Ultraschall 40 kHz/60 W (zeitlich einstellbar); Rühren 0–3000 U/min; Umlauf 1–8 L/min, 120 W; turbulente Trocken-Dispersion mit automatischer Probenzuführung
• Probenbehältervolumen: 600 ml

Software & Berichte

• Analysemodi: freie Verteilung, R-R-Verteilung, log-normal und weitere statistische Modelle
• Statistischer Vergleich: Multi-Charge- und Zeitreihenvergleiche
• Benutzerdefinierte Ausgaben: beliebige D1–D100, kumulative Prozentsätze und Bereiche
• Ausgabeformate: Word, Excel, BMP, TXT, PDF
• One-Click-Abläufe: automatisierte Nass- und Trocken-Sequenzen (Ansaugung, Entlüftung, Dispersion, Messung, Reinigung, Verarbeitung)
• Benutzeroberfläche: Chinesisch und Englisch (weitere Sprachen auf Anfrage); GMP optional

Vorteile

• Automatische optische Pfadausrichtung mit Mikrometer-Einstellung für stabile, reproduzierbare Messungen
• Modulare Nass- und Trocken-Dispersionsmodule für flexible Konfiguration je nach Probentyp
• Automatisierte Dispersion und Umlauf zur Reduzierung von Sedimentation und Wartungsaufwand
• Software mit freier Anpassung und multimodaler Analyse für hohe Auflösung unter 2 μm
• Patentiertes reverse-Fourier-Faltdesign erweitert den Messwinkelbereich auf 0,015°–145° und schützt den optischen Pfad vor Staub

Anwendung

• Partikelgrößenmessung von Pulvern, Suspensionen und Emulsionen in Chemie, Pharmazie, Zement, Beschichtungen, Lebensmittel, Pestizide, Elektronik, Batteriematerialien, Metallurgie, Keramik, Baustoffe, Kosmetik, Schleifmittel und zugehörige Qualitätskontrollen

Technische Daten / Spezifikationen

• Modell: Winner2309B
• Messbereich: Nass 0,01–2800 μm; Trocken 0,1–2800 μm
• Prinzip: Laserlichtstreuung (Mie & Fraunhofer)
• Detektor: logarithmisch gestaffeltes Array, Prüfwinkel 0,015°–145°
• Kanäle: 108
• Prüfgeschwindigkeit: ab 10 s
• Abtastfrequenz: bis zu 10 kHz
• Rote Quelle: Faser 639 nm, Max.4.0MW
• Hauptlaser: 639 nm, P>2 mW; Hilfslaser: 405 nm, P>2 mW
• Optischer Pfad: reverse Fourier (gefaltet); automatische Ausrichtung; Lasersicherheit Klasse 1
• Dispersionssysteme: Ultraschall (40 kHz, 60 W), Rühren (0–3000 U/min), Umlauf (1–8 L/min, 120 W), turbulente Trocken-Dispersion
• Probeneinführungen: Winmodule-201 (nass), Winmodule-301 (trocken)
• Probenbehältervolumen: 600 ml
• Genauigkeit / Wiederholbarkeit: Nass <0,5 %; Trocken <1,0 % (CRM D50)
• Abmessungen: Hauptgerät 870×340×380 mm; Nassmodul 415×280×335 mm; Trockenmodul 260×245×295 mm
• Gewichte: Hauptgerät 32 kg; Nass 15 kg; Trocken 7 kg
• Betrieb: SOP vollautomatisch; Nass-/Trockenbetrieb per Ein-Klick
• Software: Multi-Modell-Analyse, kundenspezifische D1–D100-Ausgaben, Berichte Word/Excel/BMP/TXT/PDF
• Benutzeroberfläche: Chinesisch und Englisch (weitere optional)
• GMP: optional
