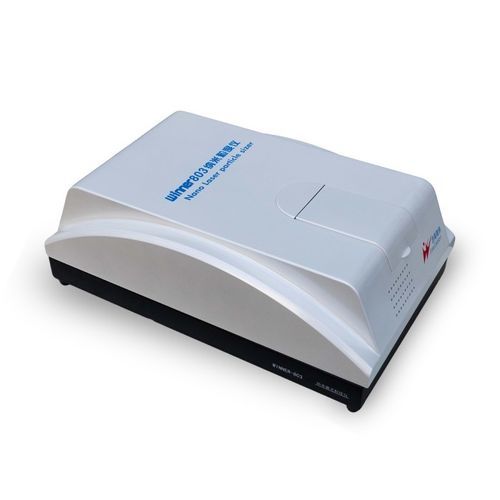

Nanopartikel-Messgerät / Laserbeugung Winner803

Laserdynamische Lichtstreuungfür Forschungszwecke

Übersicht
Der Winner803 basiert auf dynamischer Lichtstreuung (DLS) und Photonenkorrelationsspektroskopie zur Bestimmung der Partikelgrößenverteilung von Nanopartikeln. Er erfasst Schwankungen des gestreuten Lichts unter einem festen Winkel, leitet Diffusionskoeffizienten ab und berechnet Partikeldurchmesser mittels der Stokes–Einstein-Gleichung. Geeignet für Forschungseinrichtungen, Universitätslabore, F&E-Zentren und Qualitätsprüfstellen.

Wesentliche Merkmale / Vorteile

• Doppelwellenlängenlaser mit automatischem Umschalten für absorbierende Proben.
• DLS- und Photonenkorrelationsauswertung zur Analyse der Partikelgröße aus Photonenschwankungssignalen.
• Hohe zeitliche Auflösung durch digitalen CR256-Korrelator (Auflösung bis 8 ns).
• Hohe Empfindlichkeit mit HAMAMATSU Photomultiplier (PMT) für verbessertes Signal-Rausch-Verhältnis.
• Schnelle Datenerfassung und -verarbeitung (Durchsatz bis 162M) mittels eigenentwickeltem CR256-Korrelator.
• Stabiler optischer Pfad mit Faseranbindung für hohe Störfestigkeit.
• Präzise Temperaturregelung per Halbleitertechnik (Genauigkeit ±0,1 °C).
• Exportierbare, anpassbare Prüfberichte mit standardisierten Partikelgrößenkennwerten.

Hauptspezifikationen — Allgemein
Modell: Winner803
Probeneinsatz-Volumen: 10×10×40 mm (1–4 ml)
Temperaturregelbereich: 5–90 °C; Genauigkeit: ±0,1 °C
Betriebsarten: SOP-Einstellungen, vollautomatische Prüfung, Ein-Klick-Autotest; zweisprachige Oberfläche (Chinesisch/Englisch)
Außenmaße: 600×380×230 mm
Nettogewicht: 12 kg

Hauptspezifikationen — Messbereich
Messbereich: 0,3–10000 nm (probenabhängig)
Messkonzentration: 0,1–100 mg/ml (probenabhängig)
Genauigkeit (CRM D50): ≤1,0 %
Reproduzierbarkeit (CRM D50): ≤1,0 %
Messdauer: <5 Minuten
Digitaler Korrelator: bis zu 10.000 Kanäle; dynamische Linearität 10^11; Verzögerungszeit 100 ns–10 ms

Hauptspezifikationen — Optik
Lichtquelle: Hauptquelle Halbleiterlaser λ=635 nm, P=1–40 mW (verstellbar); Hilfsquelle blau λ=405 nm, P>2 mW
Detektor: Photomultiplier (PMT, HAMAMATSU)
Streuungswinkel: 90°

Software-Funktionen

• Statistischer Vergleich mehrerer Messungen für Chargen-, Prozess- oder Zeitvergleiche.
• Intelligente Datenverarbeitung zur Ermittlung repräsentativer Ergebnisse.
• Benutzerdefinierte Analysen: beliebige Perzentile D1–D100, kumulative Anteile größer/kleiner als eine Größe, kumulative Anteile für Größenbereiche.
• Ausgaben: typische Partikelgrößenwerte, differentielle und kumulative Verteilungen, Histogramme und Kurven.
• Berichtsexport: Word, Excel, BMP, TXT, PDF.
• Sprachoptionen: Chinesisch und Englisch (weitere Sprachen auf Anfrage).

Anwendungsbereiche

• Nano-Metalloxide und nano-metallische Pulver
• Nano-keramische Materialien
• Proteine und Polymerlatex
• Arzneiformulierungen
• Wasser/Öl-Emulsionen
• Farben, Beschichtungsmaterialien, Pigmente, Tinten und Toner
• Kosmetika
• Forschung, Entwicklung und Anwendung von Nanomaterialien in verschiedenen Bereichen

Patentierte Technologien

• Optisches Bankdesign — Patent Nr. ZL 2014 2 0378380.8
• 3D-Optikbank-Ausrichtungssystem — Patent Nr. ZL 2013 2 0835882.4
• Anwendung des MIE-Streuungsprinzips — Patent Nr. ZL 2013 2 0812021.4
• Vollständig geschlossene Probenglaszelle für Trockenpartikelanalyse — Patent Nr. ZL.2011 2 0267646.8
• Orthogonale Dual-Laser-Anwendung — Patent Nr. ZL 2007 2 0025702.0
• Pumpendesign zur Pulverdispergierung — Patent Nr. ZL 2007 2 0018648.7
• Nasszirkulationsanlage — Patent Nr. ZL2010 2 0593526.2

Prüfbericht und Ausgabe
Das System liefert typische Partikelgrößenkennwerte, differentielle und kumulative Verteilungen, Grafiken (Histogramme oder Kurven) und exportierbare Prüfberichte in Word, Excel, BMP, TXT und PDF. Unterstützt statistische Vergleiche und benutzerdefinierte Analysen (D1–D100 und abgeleitete Oberflächenkennwerte).

Technische Daten

• Modell: Winner803
• Messbereich: 0,3–10000 nm (probenabhängig)
• Messkonzentration: 0,1–100 mg/ml (probenabhängig)
• Probeneinsatz-Volumen: 10×10×40 mm (1–4 ml)
• Temperaturregelung: 5–90 °C; Genauigkeit ±0,1 °C
• Betriebsmodus: SOP, vollautomatisch, Ein-Klick-Test, zweisprachige Oberfläche
• Außenmaße: 600×380×230 mm; Nettogewicht: 12 kg
• Lichtquelle: 635 nm Halbleiterlaser (1–40 mW regelbar); Zusatzlaser 405 nm >2 mW
• Detektor: Photomultiplier (HAMAMATSU)
• Streuungswinkel: 90°
• Digitaler Korrelator: bis zu 10.000 Kanäle, dynamische Linearität 10^11; Verzögerungszeit 100 ns–10 ms; Korrelatorauflösung bis 8 ns
• Messdauer: <5 Minuten
