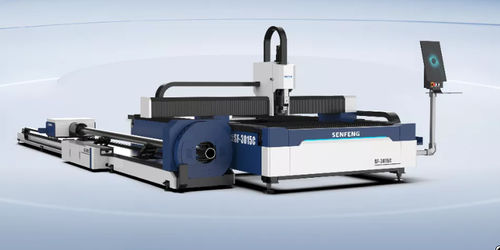

Laser-Schneidemaschine 3015C

für MetallRohrfür Platten

Übersicht
Das Modell 3015C ist eine kombinierte Laser-Schneidemaschine für Blech und Rohr, die beide Funktionen auf einer Fläche vereint. Sie eignet sich für kleine Werkstätten und Start-ups, die flache und röhrenförmige Bauteile flexibel fertigen möchten bei reduziertem Platzbedarf und Investitionsaufwand.

Eine Maschine, zwei Funktionen

• Kombinierter Arbeitsablauf für Blech- und Rohrbearbeitung zur Platzersparnis
• Niedrigere Investitionskosten im Vergleich zu separaten Maschinen

Drei intern entwickelte Kernkomponenten

• SF-Mimir LT — intelligentes Steuerungssystem für Nesting und Rohrprogramme
• SF-PowerPlus — kompakter Laser-Generator mit stabiler Leistung (1,5–6 kW)
• SF-TYRFING — Autofokus-Schneidkopf für konstante Loch- und Kantenqualität

Rohrhandhabung und Materialausnutzung
Das pneumatische selbstzentrierende Spannfutter gewährleistet präzises Spannen unterschiedlicher Rohrprofile und reduziert Reststücklängen sowie Materialverlust.

• Max. Rohrdurchmesser: Ø 220 mm
• Max. Rohrlänge: 6000 mm

Dynamische Leistung und Aufbau
Die Aluminiumlegierungs-Traverse wurde spannungsarm geglüht und vibrationsgealtert, um stabile dynamische Eigenschaften und langfristige Positioniergenauigkeit zu gewährleisten. Hohe Verfahrgeschwindigkeit und Beschleunigung reduzieren Zykluszeiten.

• Max. Leerlaufgeschwindigkeit: 100 m/min
• Max. Beschleunigung: 1G

Offener Zugang
Vorder-, rück- und seitlicher Zugang erleichtern Be- und Entladen von Blechen und Rohren und erlauben es Bedienern, den Schneidprozess zu überwachen, um Störungen schneller zu beheben und Ausfallzeiten zu reduzieren.

Anwendungsbranchen
Der 3015C ist für das Schneiden dünner Bleche (≤ 20 mm) und kleiner bis mittlerer Rohre (Ø max. 220 mm) optimiert. Typische Anwendungen: Haushaltsgeräte, Küchenartikel, Sanitär, Gehäuse/Schaltschränke, Beschilderung, Aufzugsbau und verwandte Branchen.

Technische Parameter
Model: 3015C
Arbeitsbereich (mm): 3050 × 1530
Laserleistung (kW): 1,5–6
Max. Leerlaufgeschwindigkeit (m/min): 100
X/Y-Positioniergenauigkeit (mm): ±0,05
X/Y-Nachführgenauigkeit (mm): ±0,02
Gesamtmaße (L×B×H, mm): 8500 × 3740 × 2100

Wesentliche Spezifikationen

• Modell: 3015C
• Arbeitsbereich: 3050 × 1530 mm
• Laserleistungsbereich: 1,5–6 kW
• Max. Leerlaufgeschwindigkeit: 100 m/min
• Positioniergenauigkeit X/Y: ±0,05 mm
• Nachführgenauigkeit X/Y: ±0,02 mm
• Rohrkapazität: Ø max. 220 mm, Länge max. 6000 mm
• Gesamtmaße: 8500 × 3740 × 2100 mm
