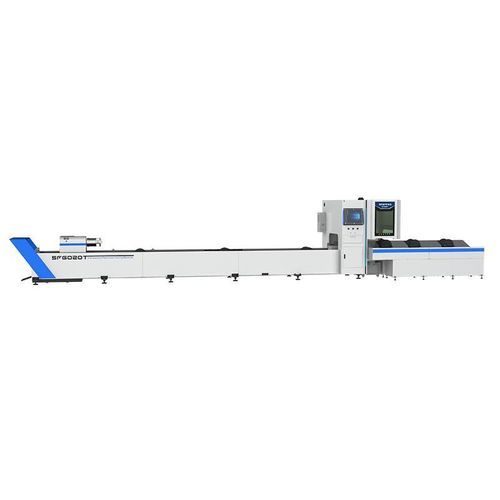

Faserlaser-Schneidemaschine SF6020T

für MetallRohrfür Metallrohre

Produktübersicht
Die SF6020T ist eine Rohr-Laser-Schneidmaschine zum Bearbeiten von Metallrohren und Sonderprofilen. Sie kann mit Laserquellen von 1,5 kW bis 6 kW betrieben werden und verarbeitet Rohrlängen bis zu 6000 mm. Die Maschine unterstützt runde, quadratische, rechteckige und andere Sonderprofile sowie ovale und „racetrack“-Formen.

Modellübersicht / Kerndaten

• Modell: SF6020T
• Maximale Rohrlänge: 6000 mm
• Rohrdurchmesser / Profilbereich: φ20–220 / φ20–240 (Vierkantrohr: 20×20–150×150 / bis zu 240×240 je nach Ausstattung)
• Laserleistungsoptionen: 1,5 / 2 / 3 / 4 / 6 kW

Eigenschaften

• Pneumatische selbstzentrierende Spannfutter für konstante Klemmkraft und stabile Vorschubleistung.
• Hochfester geschweißter Maschinenbettaufbau für Struktursteifigkeit und Schwingungswiderstand; pneumatische exzentrische Räder unterstützen das Zuführen.
• Spindel-/Gewindetrieb mit geringer Reibung und Staubschutz zur Erhaltung der Schneidpräzision.
• Optionales automatisches Lade-/Entladesystem: Tragfähigkeit bis 3.000 kg und Rohrpakete bis 6 m für automatisches Sortieren und Materialhandling.
• Hinteres Spannfutter mit Einfahrfunktion für sehr kurze Reststücke zur besseren Materialausnutzung.
• Kompakte Standfläche mit integriertem Hauptschaltschrank und Laser auf dem Maschinenbett für vereinfachte Installation und Wartung.
• Intelligentes Steuerungssystem für Rohrbearbeitung: benutzerfreundliche Oberfläche, schnelle Befehlsausführung, Unterstützung von Serienbearbeitung und Visualisierung des Bearbeitungsstatus.
• Verarbeitbare Materialien: Baustahl, Edelstahl, Aluminiumlegierungen, verzinkte Bleche, Titanlegierungen, Manganlegierungen usw.

Technische Daten

• Modell: SF6020T
• Bearbeitungsbereich: 6000 mm × φ20–220 / φ20–240 (Vierkantrohr: 20×20–150×150 / bis zu 240×240)
• Laserleistung: 1,5 / 2 / 3 / 4 / 6 kW
• Maximale Schnittgeschwindigkeit: 100 m/min
• Positioniergenauigkeit: ±0,05 mm
• Wiederholgenauigkeit: ±0,02 mm
• Maximale Drehzahl: 100 U/min
• Maximale Beschleunigung: 0,8 G
• Max. Tischbelastung: 150 / 300 kg (konfigurationsabhängig)
