Servoelektrische Biegemaschine KMB-2200

vollelektrischmanuellfür Blech

Kurzbeschreibung

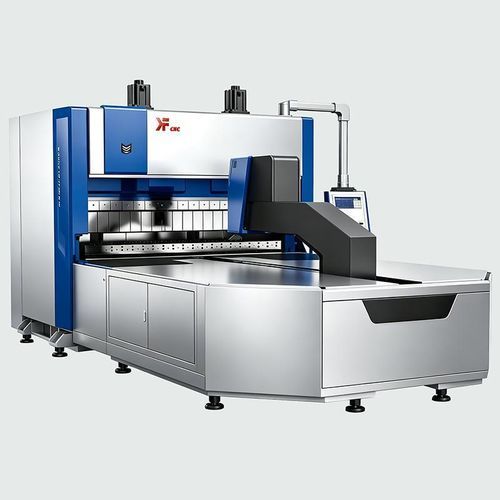

KaFe Blech-Biegezentrum KMB-2200 ist ein servoelektrisch angetriebenes Biegezentrum mit manuellem Werkzeugwechsel (MTC). Es ist für automatisierte Biegeprozesse an Blechteilen ausgelegt und bietet Multi-Achs-Steuerung, schnelle Zykluszeiten und hohe Maßhaltigkeit.

Produktfunktion
Der KMB-2200 biegt Bleche in komplexe Formen ohne spezielle Werkzeuge. Das vollelektrische Servosystem ersetzt hydraulische Antriebe, reduziert Wartungsaufwand, erhöht die Wiederholgenauigkeit und verbessert die Ansprechzeiten. Die Maschine unterstützt Schnittstellen zu automatischen Produktionslinien und Multi-Achsen-Bewegungen für 90°-Biegungen, nichtrechtwinklige Biegungen und Bogenbiegen sowie mehrstufige Formvorgänge.

Preis
Fob Price: US $0.5 - 9,999 / Piece

Hauptkonfigurationshinweise

• Hocherwertiger Gusskörper: Rahmen aus QT500-7 / Grauguss mit Spannungsarmbehandlung und Präzisionsprüfung zur Sicherstellung langfristiger Stabilität und Steifigkeit.
• Schwerlastspindel: Taiwan MYE TBI geschliffene Spindel für stabile Übertragung und hohe Positioniergenauigkeit bei geringen Betriebskosten.
• Hochleistungslinearschienen: Taiwan PMI/SHAC Schwerlastführungen für hohe Tragfähigkeit und Präzision.

Wesentliche technische Parameter (Auszug aus Tabelle)
Modell: KMB-2200
Vorschubstruktur: Armtyp
Arbeitstischstruktur: Bürste
Biegelänge: 2250 mm
Blechlänge: 2200 mm
Blechbreite: 1500 mm
Biegehöhe: 175 mm
Minimale Vierseiten-Formabmessungen: 320 x 200 mm
Minimale Zweiseiten-Formabmessungen: 200 mm
Minimaler Bogenradius: 1.2 mm
Maximale kontinuierliche Biegeschwindigkeit: 0.5 s/Klinge
Spalt zwischen oberer und unterer Klinge: 190 mm
Biegegenauigkeit: 0.03 mm
Biegewinkelbereich: 0–180°
Maximale Materialstärke: Aluminium 2.0 mm / Baustahl 1.5 mm / Edelstahl 1.0 mm
Minimale Materialstärke: 0.35 mm
CNC-System: SYNTEC / Taiwan New Generation
Betriebssystem: Win7+OS
Anzahl Achsen: Standard 13 Achsen
Nennspannung: 380 V
Spitzenleistung: 24 KW
Durchschnittsleistung: 4.5 KW
Maschinenabmessungen: 4850 x 2780 x 2600 mm
Maschinengewicht: ~12.000 kg

Konfigurationsdetails (Schlüsselelemente)

• Maschinenrahmen: Eigenentwickelter Rahmen aus QT500-Guss mit Spannungsarmbehandlung zur Sicherstellung langfristiger geometrischer Stabilität.
• Werkzeuge: Induktiv gehärtet und angelassen für bessere Verschleißfestigkeit und längere Lebensdauer.
• Steuersystem: Taiwan neue Generation CNC (Kefei CNC) für präzise Mehrachsen-Synchronisation und vereinfachte Programmierung.
• Ölversorgung & Selbstschmiersystem: Automatische Schmierung mit Niedrigöl-Warnung zur Sicherstellung des Dauerbetriebs.
• Planierfunktion: Integrierte Planierfunktion für Vor-/Nachbearbeitung.
• Ober- und Unterkantenpressen: Realisiert obere und untere Dead-Edge-Formung.
• Handrad: Anti-Kollisionsmesser-Funktion mit manueller Achspositionierung via Handrad.
• Schnittstellen für automatisierte Produktionslinie: Anschluss an vorgelagerte und nachgelagerte Anlagen möglich.
• Fortgeschrittene & Bogenbefehle: Direkte Bogenbefehlsaufrufe mit Radius-Eingabe für Bogenbiegen.
• Servoantrieb: Inovance/Hechuan Bus-Servo für Überlastresistenz und ruhigen Betrieb bei niedrigen Geschwindigkeiten.
• Elektrische Komponenten: Schneider-Bauteile für stabile Leistung.
• Mikrorelais: Japan Izumi Relaise mit Kupferspulen für gute Leitfähigkeit und lange Lebensdauer.

Biegeanwendungsbeispiele
KaFe Blech-Biegezentrum KMB-2200 kann Bleche ohne spezielle Werkzeuge in rechte Winkel, nichtrechtwinklige Winkel, Bögen und mehrstufige Formen umformen und eignet sich für verschiedene industrielle Bauteile und Anwendungen.

Technische Spezifikationen

• Modell: KMB-2200
• Biegelänge: 2250 mm
• Blechlänge: 2200 mm
• Blechbreite: 1500 mm
• Biegehöhe: 175 mm
• Min. Formabmessungen 4 Seiten: 320 x 200 mm
• Min. Formabmessungen 2 Seiten: 200 mm
• Min. Bogenradius: 1.2 mm
• Max. kontinuierliche Geschwindigkeit: 0.5 s/Klinge
• Spalt: 190 mm
• Biegegenauigkeit: 0.03 mm
• Biegewinkelbereich: 0–180°
• Materialstärke (max): Aluminium 2.0 mm / Stahl 1.5 mm / Edelstahl 1.0 mm
• Materialstärke (min): 0.35 mm
• CNC-System: SYNTEC / Taiwan New Generation
• OS: Win7+OS
• Achsen: Standard 13 Achsen
• Spannung: 380 V
• Spitzenleistung: 24 KW
• Durchschnittsleistung: 4.5 KW
• Maschinenabmessungen: 4850 x 2780 x 2600 mm
• Gewicht: ~12.000 kg
• Hauptkomponenten & Merkmale: QT500-Gussrahmen, MYE TBI-Schraube, PMI/SHAC-Führungen, Inovance/Hechuan Servo, Schneider-Elektroteile, Japan Izumi Relais, automatische Schmierung, Anti-Kollisions-Funktion, Produktionslinien-Schnittstelle
