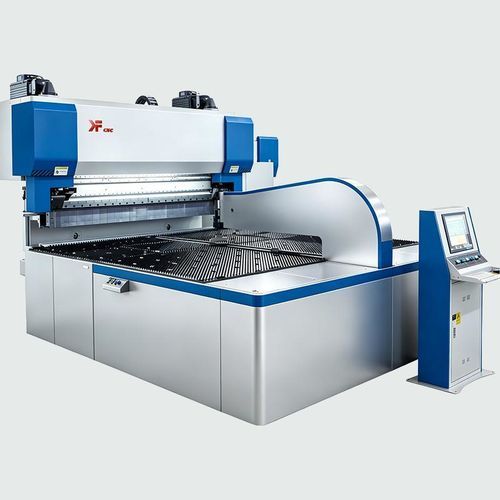

Servoelektrischer Bieger B2530

für BlechautomatischPLC-gesteuert

Kurzbeschreibung

• Platten-Biegezentrum für effizientes, kontinuierliches multila-terales Biegen mit automatischem Werkzeugwechsel (ATC)
• Geschlossener Regelkreis über Germany Beckhoff-System für hohe Biegegenauigkeit
• Präzisions-Linearschiene Italy GIVI MEASURE für Positionsrückführung
• Wärmebehandelter, hochfester Maschinenkörper für Langzeitstabilität
• Kein manueller Werkzeugwechsel erforderlich; das Spannwerkzeug passt die Länge automatisch an Blechlänge an
• Automatische Programmiersoftware für Prozessplanung, Prüfen und Optimierung
• Volle Servomotorsteuerung für schnelles und energieeffizientes Arbeiten
• Automatische Presskraftregelung und optionale Überlappungsfunktion

Technische Spezifikation
Modell: B2530
Einheit: mm / KN / ° / T / KVA (je nach Angabe)
Max. Biegelänge: 2500 mm
Max. Werkstück-Diagonallänge: 2800 mm (entfaltet)
Min. Kastengröße: 410×230 mm (Innenbreite)
Max. Biegehöhe: 300 mm
Max. Biegekräfte: 280 KN
Max. Presskraft: 1100 KN (Option)
Max. Innenkeil-Tiefe: 30 mm
Blechdicke: 0,5-1,5 mm (Stahl, unlegiert)
Biegewinkel: -130° bis +130°
Biegewinkelgenauigkeit: ±0,75°
Biegengeradeheit: ±0,3 mm/m
Positioniergenauigkeit: ±0,1 mm
Einstellung der Biegelänge: Automatisch
Biegeprozess: Automatisch
Überlappungsfunktion: Option (Max. Presskraft: 1100 KN)
Achsen: 18
Druckluft: ≥0,6 MPa
Leistung: 65 KVA
Gewicht: 21 T
Maschinenabmessungen: 5000×3200×2800 mm

Standardkomponenten

• Controller: Germany Beckhoff
• I/O-Modul: Germany Beckhoff
• Rastermaßstab: Italy GIVI MEASURE
• Sensor: Germany BALLUFF
• Relais: Schneider / Omron
• Servomotor und Antrieb: VEICHI
• Schwerlast-Präzisionskugelgewindetrieb: Nanjing YIGONG
• Schwerlast-Präzisionsführungen: Nanjing YIGONG
• Präzisionsgetriebe: Lee Ming, Taiwan
• Präzisionslager: NSK, Japan
• Zahnriemen und Riemenscheibe: Fulong, Ningbo
• Pneumatische Komponenten: SMC / Airtac
• Schmiersystem-Komponente: BIJUR
• Software: Kafe

Eigenschaften / Technische Daten

• Modell: B2530
• Max. Biegelänge: 2500 mm
• Werkstück-Diagonallänge: 2800 mm (entfaltet)
• Min. Kastengröße: 410×230 mm (Innenbreite)
• Max. Biegehöhe: 300 mm
• Max. Biegekräfte: 280 KN
• Max. Presskraft: 1100 KN (Option)
• Blechdicke (Stahl): 0,5 - 1,5 mm
• Biegewinkel: -130° bis +130°
• Biegewinkelgenauigkeit: ±0,75°
• Biegengeradeheit: ±0,3 mm/m
• Positioniergenauigkeit: ±0,1 mm
• Anzahl Achsen: 18
• Erforderlicher Luftdruck: ≥0,6 MPa
• Leistung: 65 KVA
• Gewicht: 21 T
• Maschinenmaße: 5000 × 3200 × 2800 mm
