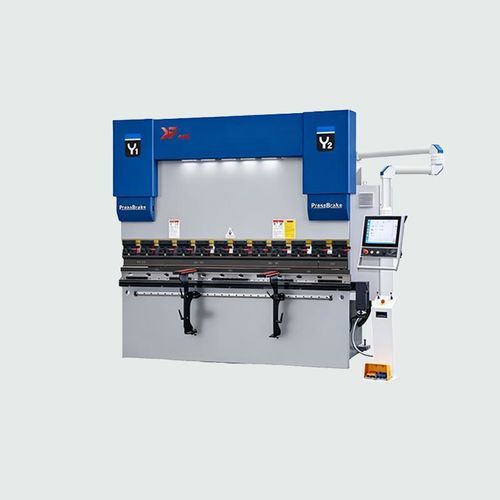

Servohydraulische Abkantpresse KTP seriesCNCautomatischHochleistung
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Betätigung
- servohydraulisch
- Steuerung
- CNC
- Weitere Eigenschaften
- Präzision, automatisch, Hochleistung, Hochleistung, Synchron
- Presskraft
Min: 400 kN
Max: 6.000 kN
- Biegelänge
Min: 1.600 mm
(63 in)Max: 6.000 mm
(236,2 in)- Motorleistung
Min: 5,5 kW
(7,48 hp)Max: 45 kW
(61,18 hp)- Länge der Maschine
Min: 1.800 mm
(71 in)Max: 6.500 mm
(256 in)- Breite der Maschine
Min: 1.200 mm
(47,24 in)Max: 2.600 mm
(102,36 in)- Höhe der Maschine
Min: 1.800 mm
(70,87 in)Max: 3.800 mm
(149,61 in)- Pressenöffnung
Min: 320 mm
(13 in)Max: 620 mm
(24 in)- Maximalhub
Min: 100 mm
(4 in)Max: 300 mm
(12 in)
Beschreibung
Kurzbeschreibung
1. CNC-System
Das TP10S ist eine 10" Touchscreen-CNC-Steuerung für Abkantpressen. CAN-Bus-Ansteuerung sorgt für präzise Positionierung und einfache Verkabelung. Durch Eingabe von Blechdicke und Biegewinkel werden Biegetiefe und Entfaltungsmaße automatisch berechnet. Integrierte Abfederungs- und Winkelkompensation sichert die Maßhaltigkeit. Unterstützt Mehrachsen-Erweiterung, mehrstufiges Rundbiegen, umfangreichen Programmspeicher und Produktionsstatistiken.
2. Torsionswellen-synchronstruktur
Die Welle wird geschmiedet und gehämmert hergestellt, bietet hohe Festigkeit, gute Elastizität und eine einstellbare Konstruktion für synchronen Niederhalterlauf.
3. Elektrisches System
Sicherheitsverriegelung trennt die Stromversorgung beim Öffnen der Tür. Ausgelegt mit hochwertigen Servoantrieben und Komponenten von Schneider Electric für Betriebszuverlässigkeit.
4. Hydrauliksystem
Die hydraulische Energieversorgung nutzt einen führenden Inlands‑Motor in Kombination mit hochwertigen Zylindern und Premiumkomponenten für dauerhaften Betrieb.
Technische Tabelle
Type | Nominal Force (KN) | Worktable Length (mm) | Poles Distance (mm) | Throat Depth (mm) | Slider Travel (mm) | Max Open (mm) | Power (kW) | Dimension LxWxH (mm)
KTP40T/1600 | 400 | 1600 | 1200 | 200 | 100 | 320 | 5.5 | 1800x1200x1800
KTP40T/2000 | 400 | 2000 | 1600 | 200 | 100 | 320 | 5.5 | 2300x1280x2100
KTP50T/2500 | 500 | 2500 | 1900 | 200 | 100 | 320 | 5.5 | 2850x1800x2200
KTP63T/2500 | 630 | 2500 | 1960 | 250 | 120 | 345 | 5.5 | 2850x1800x2300
KTP63T/3200 | 630 | 3200 | 2600 | 250 | 120 | 345 | 5.5 | 3500x1800x2300
KTP80T/2500 | 800 | 2500 | 1960 | 250 | 120 | 350 | 5.5 | 2900x1800x2350
KTP80T/3200 | 800 | 3200 | 2600 | 250 | 120 | 350 | 5.5 | 3700x1800x2400
KTP80T/4000 | 800 | 4000 | 3200 | 250 | 120 | 350 | 5.5 | 4300x1800x2400
KTP100T/2500 | 1000 | 2500 | 1960 | 320 | 120 | 380 | 7.5 | 2900x1800x2450
KTP100T/3200 | 1000 | 3200 | 2600 | 320 | 120 | 380 | 7.5 | 3800x1800x2500
KTP100T/4000 | 1000 | 4000 | 3200 | 320 | 120 | 380 | 7.5 | 4400x1800x2500
KTP125T/2500 | 1250 | 2500 | 1960 | 320 | 120 | 380 | 7.5 | 3000x1800x2500
KTP125T/3200 | 1250 | 3200 | 2600 | 320 | 120 | 380 | 7.5 | 3800x1850x2500
KTP125T/4000 | 1250 | 4000 | 3200 | 320 | 120 | 380 | 7.5 | 4400x1850x2500
KTP160T/3200 | 1600 | 3200 | 2600 | 320 | 200 | 450 | 11 | 3900x1900x2650
KTP160T/4000 | 1600 | 4000 | 3200 | 320 | 200 | 450 | 11 | 4500x1900x2650
KTP160T/5000 | 1600 | 5000 | 4000 | 320 | 200 | 450 | 11 | 5500x2000x2700
KTP160T/6000 | 1600 | 6000 | 4800 | 320 | 200 | 450 | 11 | 6500x2000x3100
KTP200T/3200 | 2000 | 3200 | 2600 | 350 | 250 | 500 | 15 | 3900x2000x2650
KTP200T/4000 | 2000 | 4000 | 3200 | 350 | 250 | 500 | 15 | 4500x2000x2700
KTP200T/5000 | 2000 | 5000 | 4000 | 350 | 250 | 500 | 15 | 5500x2000x2700
KTP200T/6000 | 2000 | 6000 | 4800 | 350 | 250 | 500 | 15 | 6500x2000x2800
KTP250T/3200 | 2500 | 3200 | 2600 | 350 | 250 | 520 | 18.5 | 3900x2050x2850
KTP250T/4000 | 2500 | 4000 | 3200 | 350 | 250 | 520 | 18.5 | 4500x2050x2850
KTP250T/5000 | 2500 | 5000 | 4000 | 350 | 250 | 520 | 18.5 | 5500x2050x2850
KTP250T/6000 | 2500 | 6000 | 4800 | 400 | 250 | 520 | 18.5 | 6500x2150x2900
KTP300T/3200 | 3000 | 3200 | 2600 | 400 | 250 | 520 | 22 | 4000x2100x2980
KTP300T/4000 | 3000 | 4000 | 3200 | 400 | 250 | 520 | 22 | 4500x2100x2980
KTP300T/5000 | 3000 | 5000 | 4000 | 400 | 250 | 520 | 22 | 5500x2150x2980
KTP300T/6000 | 3000 | 6000 | 4800 | 400 | 250 | 520 | 22 | 6500x2150x2980
KTP400T/4000 | 4000 | 4000 | 3200 | 400 | 250 | 540 | 30 | 4500x2300x3450
KTP400T/5000 | 4000 | 5000 | 4000 | 400 | 250 | 540 | 30 | 5500x2300x3450
KTP400T/6000 | 4000 | 6000 | 4800 | 400 | 250 | 540 | 30 | 6500x2300x3500
KTP500T/4000 | 5000 | 4000 | 3200 | 400 | 300 | 620 | 37 | 4500x2450x3600
KTP500T/5000 | 5000 | 5000 | 4000 | 400 | 300 | 620 | 37 | 5500x2450x3600
KTP500T/6000 | 5000 | 6000 | 4800 | 400 | 300 | 620 | 37 | 6500x2500x3700
KTP600T/4000 | 6000 | 4000 | 3200 | 400 | 300 | 620 | 45 | 4500x2500x3700
KTP600T/6000 | 6000 | 6000 | 4800 | 400 | 300 | 620 | 45 | 6500x2600x3800
Technische Daten / Wichtige Merkmale
- FOB-Preis: US $0.5 - 9,999 / Stück
1. CNC-System
Das TP10S ist eine 10" Touchscreen-CNC-Steuerung für Abkantpressen. CAN-Bus-Ansteuerung sorgt für präzise Positionierung und einfache Verkabelung. Durch Eingabe von Blechdicke und Biegewinkel werden Biegetiefe und Entfaltungsmaße automatisch berechnet. Integrierte Abfederungs- und Winkelkompensation sichert die Maßhaltigkeit. Unterstützt Mehrachsen-Erweiterung, mehrstufiges Rundbiegen, umfangreichen Programmspeicher und Produktionsstatistiken.
2. Torsionswellen-synchronstruktur
Die Welle wird geschmiedet und gehämmert hergestellt, bietet hohe Festigkeit, gute Elastizität und eine einstellbare Konstruktion für synchronen Niederhalterlauf.
3. Elektrisches System
Sicherheitsverriegelung trennt die Stromversorgung beim Öffnen der Tür. Ausgelegt mit hochwertigen Servoantrieben und Komponenten von Schneider Electric für Betriebszuverlässigkeit.
4. Hydrauliksystem
Die hydraulische Energieversorgung nutzt einen führenden Inlands‑Motor in Kombination mit hochwertigen Zylindern und Premiumkomponenten für dauerhaften Betrieb.
Technische Tabelle
Type | Nominal Force (KN) | Worktable Length (mm) | Poles Distance (mm) | Throat Depth (mm) | Slider Travel (mm) | Max Open (mm) | Power (kW) | Dimension LxWxH (mm)
KTP40T/1600 | 400 | 1600 | 1200 | 200 | 100 | 320 | 5.5 | 1800x1200x1800
KTP40T/2000 | 400 | 2000 | 1600 | 200 | 100 | 320 | 5.5 | 2300x1280x2100
KTP50T/2500 | 500 | 2500 | 1900 | 200 | 100 | 320 | 5.5 | 2850x1800x2200
KTP63T/2500 | 630 | 2500 | 1960 | 250 | 120 | 345 | 5.5 | 2850x1800x2300
KTP63T/3200 | 630 | 3200 | 2600 | 250 | 120 | 345 | 5.5 | 3500x1800x2300
KTP80T/2500 | 800 | 2500 | 1960 | 250 | 120 | 350 | 5.5 | 2900x1800x2350
KTP80T/3200 | 800 | 3200 | 2600 | 250 | 120 | 350 | 5.5 | 3700x1800x2400
KTP80T/4000 | 800 | 4000 | 3200 | 250 | 120 | 350 | 5.5 | 4300x1800x2400
KTP100T/2500 | 1000 | 2500 | 1960 | 320 | 120 | 380 | 7.5 | 2900x1800x2450
KTP100T/3200 | 1000 | 3200 | 2600 | 320 | 120 | 380 | 7.5 | 3800x1800x2500
KTP100T/4000 | 1000 | 4000 | 3200 | 320 | 120 | 380 | 7.5 | 4400x1800x2500
KTP125T/2500 | 1250 | 2500 | 1960 | 320 | 120 | 380 | 7.5 | 3000x1800x2500
KTP125T/3200 | 1250 | 3200 | 2600 | 320 | 120 | 380 | 7.5 | 3800x1850x2500
KTP125T/4000 | 1250 | 4000 | 3200 | 320 | 120 | 380 | 7.5 | 4400x1850x2500
KTP160T/3200 | 1600 | 3200 | 2600 | 320 | 200 | 450 | 11 | 3900x1900x2650
KTP160T/4000 | 1600 | 4000 | 3200 | 320 | 200 | 450 | 11 | 4500x1900x2650
KTP160T/5000 | 1600 | 5000 | 4000 | 320 | 200 | 450 | 11 | 5500x2000x2700
KTP160T/6000 | 1600 | 6000 | 4800 | 320 | 200 | 450 | 11 | 6500x2000x3100
KTP200T/3200 | 2000 | 3200 | 2600 | 350 | 250 | 500 | 15 | 3900x2000x2650
KTP200T/4000 | 2000 | 4000 | 3200 | 350 | 250 | 500 | 15 | 4500x2000x2700
KTP200T/5000 | 2000 | 5000 | 4000 | 350 | 250 | 500 | 15 | 5500x2000x2700
KTP200T/6000 | 2000 | 6000 | 4800 | 350 | 250 | 500 | 15 | 6500x2000x2800
KTP250T/3200 | 2500 | 3200 | 2600 | 350 | 250 | 520 | 18.5 | 3900x2050x2850
KTP250T/4000 | 2500 | 4000 | 3200 | 350 | 250 | 520 | 18.5 | 4500x2050x2850
KTP250T/5000 | 2500 | 5000 | 4000 | 350 | 250 | 520 | 18.5 | 5500x2050x2850
KTP250T/6000 | 2500 | 6000 | 4800 | 400 | 250 | 520 | 18.5 | 6500x2150x2900
KTP300T/3200 | 3000 | 3200 | 2600 | 400 | 250 | 520 | 22 | 4000x2100x2980
KTP300T/4000 | 3000 | 4000 | 3200 | 400 | 250 | 520 | 22 | 4500x2100x2980
KTP300T/5000 | 3000 | 5000 | 4000 | 400 | 250 | 520 | 22 | 5500x2150x2980
KTP300T/6000 | 3000 | 6000 | 4800 | 400 | 250 | 520 | 22 | 6500x2150x2980
KTP400T/4000 | 4000 | 4000 | 3200 | 400 | 250 | 540 | 30 | 4500x2300x3450
KTP400T/5000 | 4000 | 5000 | 4000 | 400 | 250 | 540 | 30 | 5500x2300x3450
KTP400T/6000 | 4000 | 6000 | 4800 | 400 | 250 | 540 | 30 | 6500x2300x3500
KTP500T/4000 | 5000 | 4000 | 3200 | 400 | 300 | 620 | 37 | 4500x2450x3600
KTP500T/5000 | 5000 | 5000 | 4000 | 400 | 300 | 620 | 37 | 5500x2450x3600
KTP500T/6000 | 5000 | 6000 | 4800 | 400 | 300 | 620 | 37 | 6500x2500x3700
KTP600T/4000 | 6000 | 4000 | 3200 | 400 | 300 | 620 | 45 | 4500x2500x3700
KTP600T/6000 | 6000 | 6000 | 4800 | 400 | 300 | 620 | 45 | 6500x2600x3800
Technische Daten / Wichtige Merkmale
- CNC-Steuerung: TP10S 10" Touchscreen, CAN-Bus, automatische Berechnung von Biegetiefe und Entfaltungsmaßen, Abfederungs- und Winkelkompensation, Multi-Achsen-Erweiterung und mehrstufiges Rundbiegen, großer Programmspeicher und Produktionsstatistiken.
- Torsionswelle: Geschmiedeter/gehämmerter Wellenkörper für hohe Festigkeit, elastisches Verhalten und Einstellbarkeit zur Synchronisation.
- Elektrik: Servoantriebe und Schneider Electric Komponenten; Sicherheitsverriegelung (Stromunterbrechung bei Türöffnung).
- Hydraulik: Hochwertiger Inlands-Motor, Zylinder und hydraulische Komponenten für Langlebigkeit.
- Modellreihe: KTP-Serie von ~400 kN bis 6000 kN, Tischlängen 1600–6000 mm, Leistungen 5.5–45 kW; Details in der Tabelle.
