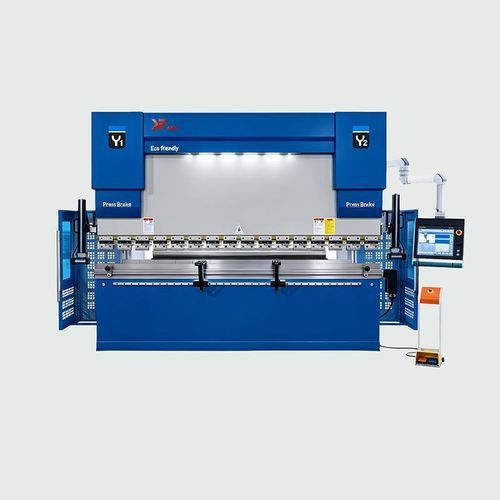

Elektrohydraulische Abkantpresse KPH series

CNCmit großen AbmessungenPräzision

Kurzbeschreibung

• Elektro-hydraulische CNC-Abkantpresse KPH Serie für präzises Biegen von Blechen. Tragfähigkeitsbereich 800–3200 kN und Tischlängen von 2500 mm bis 6000 mm. DA-53T Delem Touchscreen-CNC, Bosch Rexroth Hydraulikeinheit und optionaler Servoantrieb.

Funktionen

• CNC-System: DA-53T Touch-Lösung auf Basis der Delem-Oberfläche für Winkelprogrammierung, intuitive Bedienung und zuverlässige Programmausführung.
• Servooption: Hauptantrieb als Servomotor möglich zur Energieeinsparung und längeren Lebensdauer.
• Mechanische Kompensation: Motorgetriebene integrale Kompensationskeile zur Einstellung der Tischgenauigkeit.
• Werkzeug und Schnellwechsel: Oberer Stempel auf Schlitten mit präziser Schnellspannvorrichtung; untere Matrize in doppelt-V konzentrischer Bauweise für schnelle Werkzeugwechsel.
• Hydrauliksystem: Bosch Rexroth integrierte Hydraulikeinheit für kompakte Bauweise und hohe Dichtigkeit.
• Biegeunterstützung / CNC-Steuerung: Delem Winkelprogrammierung mit genauer Parameterberechnung und stabilem Biegeverlauf.

Technische Daten (Tabelle)
Modell | Nennkraft (kN) | Tischlänge (mm) | Abstand zwischen Säulen (mm) | Einspanntiefe (mm) | Hub des Schlittens (mm) | Maximale Öffnungshöhe (mm) | Schnelle Abwärtsgeschwindigkeit (mm/s) | Arbeitsvorschubgeschwindigkeit (mm/s) | Schnelle Rücklaufgeschwindigkeit (mm/s) | Hauptmotorleistung (kW) | Gesamtmaße (L×W×H mm)
KHP80T/2500 | 800 | 2500 | 2000 | 320 | 120 | 420 | 110 | 15 | 110 | 7.5 | 3000×1350×2200
KHP100T/2500 | 1000 | 2500 | 2000 | 400 | 160 | 480 | 100 | 10 | 100 | 7.5 | 3000×1450×2350
KHP100T/3100 | 1000 | 3100 | 2600 | 400 | 160 | 480 | 100 | 10 | 100 | 7.5 | 3600×1450×2400
KHP100T/4000 | 1000 | 4000 | 3200 | 400 | 160 | 480 | 100 | 10 | 100 | 7.5 | 4500×1500×2500
KHP125T/3100 | 1250 | 3100 | 2600 | 400 | 160 | 480 | 100 | 9 | 90 | 7.5 | 3600×1600×2450
KHP125T/4000 | 1250 | 4000 | 3200 | 400 | 160 | 480 | 100 | 9 | 90 | 7.5 | 4500×1600×2550
KHP160T/3100 | 1600 | 3100 | 2600 | 400 | 160 | 500 | 100 | 9 | 90 | 11 | 3600×1650×2600
KHP160T/4000 | 1600 | 4000 | 3200 | 400 | 160 | 500 | 100 | 9 | 90 | 11 | 4500×1700×2800
KHP160T/6000 | 1600 | 6000 | 4800 | 400 | 160 | 500 | 100 | 9 | 90 | 11 | 6500×1950×3250
KH200T/3100 | 2000 | 3100 | 2600 | 400 | 200 | 540 | 90 | 8.5 | 80 | 18.5 | 3600×1750×2800
KHP200T/4000 | 2000 | 4000 | 3200 | 400 | 200 | 540 | 90 | 8.5 | 80 | 18.5 | 4500×1750×2900
KHP200T/6000 | 2000 | 6000 | 4800 | 400 | 200 | 540 | 90 | 8.5 | 80 | 18.5 | 6500×2050×3400
KHP250T/3100 | 2500 | 3100 | 2600 | 400 | 200 | 550 | 90 | 8.5 | 80 | 18.5 | 3600×1750×2900
KHP250T/4000 | 2500 | 4000 | 3200 | 400 | 200 | 550 | 90 | 8.5 | 80 | 18.5 | 4500×1750×3100
KHP250T/6000 | 2500 | 6000 | 4800 | 400 | 200 | 550 | 90 | 8.5 | 80 | 18.5 | 6500×2200×3650
KHP320T/3100 | 3200 | 3100 | 2600 | 400 | 200 | 550 | 80 | 8.5 | 70 | 22 | 3600×1800×2950
KHP320T/4000 | 3200 | 4000 | 3200 | 400 | 200 | 550 | 80 | 8.5 | 70 | 22 | 4500×1850×3200
KHP320T/6000 | 3200 | 6000 | 4800 | 400 | 200 | 550 | 80 | 8.5 | 70 | 22 | 6500×2350×3800

Merkmale / technische Spezifikationen

• CNC-Regler: DA-53T Touch-Lösung basierend auf Delem für Winkelprogrammierung und stabilen Betrieb.
• Hydrauliksystem: Bosch Rexroth integrierte Hydraulikeinheit für kompaktes Design und hohe Dichtheit.
• Leistungsoptionen: Servomotor als Hauptantrieb verfügbar für Energieeinsparung und Langlebigkeit.
• Werkzeugauslegung: Oberer Stempel auf Schlitten mit präziser Schnellspannvorrichtung; untere Matrize doppelt-V konzentrisch für schnelle Werkzeugwechsel.
• Mechanische Kompensation: Motorgetriebene integrale Kompensationskeile zur Anpassung der Tischgenauigkeit.
• Biegeunterstützung: Delem CNC Winkelprogrammierung mit genauer Parameterberechnung.
• Preisbeispiel (FOB): US $0.5 - 9,999 pro Stück.
• Verfügbare Modelle: Mehrere KHP/KPH-Modelle sind in der obigen Tabelle aufgeführt.
