Halbautomatisches Beladungssystem M-Loader series

Übersicht

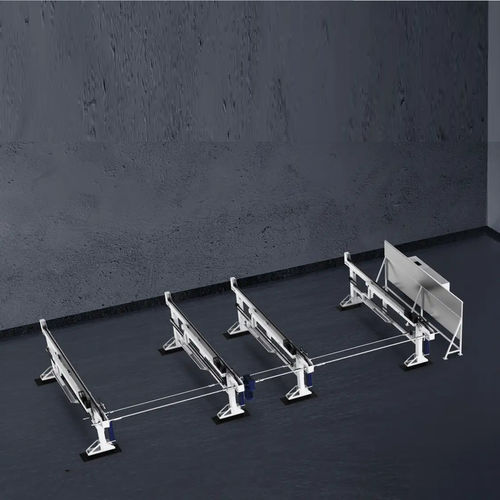

Der M-Loader ist ein Zusatzladegerät zur Integration mit Maschinen der M-Serie (Modelle M2, M3, M5). Er automatisiert das Laden von Rundrohren, Vierkantrohren, Rechteckrohren, Stahlkanälen und I-Trägern zur Zuführung in Schneid- oder Handhabungssysteme.

Hauptvorteile

• Geringerer Platzbedarf: Modulgröße gegenüber der Vorgängergeneration um ca. 30 % reduziert, spart Hallenfläche.
• Intelligente Alarme und Nachbelegung während des Zyklus: Materialfehlermeldungen und Möglichkeit der Beladung während des Zyklus sichern die Kontinuität.
• Hohe Ladekapazität: maximale Belastung des Roboterarms 1,2 t; maximale Lager-/Beladungskapazität abhängig von der Konfiguration (Seite zeigt 1.800 kg und bis zu 4,8 t in verschiedenen Abschnitten).
• Niedrige Ausfallrate: Doppelkettenantrieb für stabile Funktion und reduzierte Ausfallhäufigkeit.
• Großer unterstützter Rohrbereich: unterstützt Rundrohre Φ25–Φ340 mm und Vierkantrohre □25–□340 mm (tatsächlicher Bereich modellabhängig).
• Hohe Ladeerfolgsrate: Herstellerangabe bis zu 100% Ladeerfolg bei korrekter Konfiguration.

Kompatible Modelle und Varianten

• M-Loader Varianten: M-Loader2-65, M-Loader3-65, M-Loader3-92, M-Loader3-120, M-Loader5-120.
• Kompatible Maschinenbeispiele: M2-65-35, M2-65-65 und andere M-Serien Maschinen.

Technische Daten

• Kompatible Modelle: M2-65-35, M2-65-65 (und aufgeführte M-Loader Varianten).
• Anzahl Stationen: 6 Stationen für Rohre Φ > 90 mm; 11 Stationen für Rohre Φ <= 90 mm (modellabhängig).
• Unterstützte Werkstücke: Rundrohre, Vierkantrohre, Rechteckrohre; Stahlkanäle; I-Träger.
• Rohrgrößenbereiche: Beispiele auf der Seite: Rundrohre Φ20–Φ220 mm und Φ25–Φ340 mm; Vierkantrohre □20–□220 mm und □25–□340 mm — exakter Bereich abhängig vom Modell.
• Rechteckrohre: Seitenlänge ≥ 20 mm (modellabhängige Grenzen).
• Channel / I-beams: channel 5#–14# (15#–22# optional Open Chuck); I-beams 10#–14# (15#–22# optional).
• Max. Rohrgewicht pro Aufnahme: 300 kg.
• Max. Lagerkapazität: Beispiele 1.800 kg; andere Abschnitte zeigen bis zu 4,8 t je nach Systemkonfiguration.
• Max. Belastung Roboterarm: 1,2 t.
• Antrieb: Doppelkettenantrieb zur Reduzierung der Ausfallrate; unterstützt Nachladung und Materialmangelalarme.

Hinweise
Alle Produktinformationen auf der Website dienen nur als Referenz; spezifische Parameter und unterstützte Bereiche hängen von der jeweiligen M-Loader-Variante und der Maschinenintegration ab und sind in der tatsächlichen Produktdokumentation zu prüfen.
