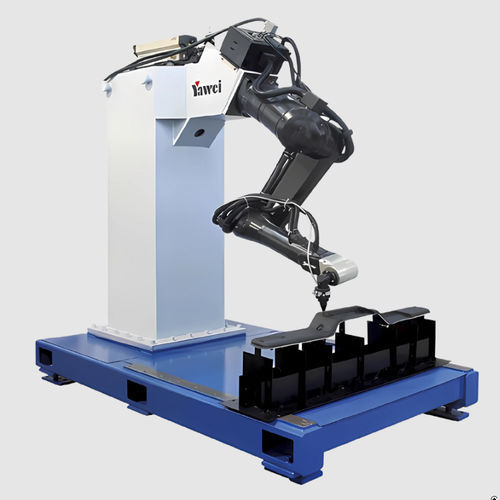

CO2-Laser-Schneidsystem YDRCN3D-Laserfür MetallKopierfräs
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- CO2-Laser, 3D-Laser
- Bearbeitetes Material
- für Metall
- Zusatzfunktion
- Kopierfräs
- Anwendung
- für Industrieanwendungen, für die Automobilindustrie, für die Metallwarenindustrie
- Aufbau
- Cantilever, 5-Achs
- Weitere Eigenschaften
- Hochpräzision, robotisiert, 3D
- X-Hub
Max: 1.400 mm
(55,12 in)Min: 0 mm
(0 in)- Y-Hub
Max: 700 mm
(27,56 in)Min: 0 mm
(0 in)- Z-Hub
Max: 500 mm
(20 in)Min: 0 mm
(0 in)- Laserleistung
Max: 650 W
Min: 0 W
- Wiederholbarkeit
0,05 mm
(0,002 in)- Genauigkeit
0,1 %
Beschreibung
Produktübersicht
Das 3D Roboter CO2-Laserschneidsystem YDRCN ist eine robotergestützte Lösung für automatisiertes dreidimensionales Schneiden und die Bearbeitung von Metallbauteilen in industriellen Fertigungsumgebungen. Es kombiniert einen 5-Achsen-Roboter mit einer CO2-Laserquelle für komplexe Kontur- und Fasenbearbeitungen.
Hauptkomponenten & Merkmale
Wesentliche Parameter
Laserleistung: ≤650 W
Maximale Werkstückgröße (L×B×H): 1400×700×500 mm
Anzahl Roboterachsen: 5 Achsen
Wiederholgenauigkeit des Roboters: ±0,05 mm
Optischer Pfad: Interner Lichtleiter
Schnittgenauigkeit: ±0,10 mm
Anwendungsbereiche
Technische Daten
Das 3D Roboter CO2-Laserschneidsystem YDRCN ist eine robotergestützte Lösung für automatisiertes dreidimensionales Schneiden und die Bearbeitung von Metallbauteilen in industriellen Fertigungsumgebungen. Es kombiniert einen 5-Achsen-Roboter mit einer CO2-Laserquelle für komplexe Kontur- und Fasenbearbeitungen.
Hauptkomponenten & Merkmale
- STAUBLI Fünf-Achsen-Roboter mit integriertem Lichtleiter zur Strahlführung
- Rofin CO2-Laserquelle
- Kragarm-Hängekonstruktion für kompakte Werkslayouts
- Optionale Außenachse zur Erweiterung des Arbeitsbereichs und zur Automatisierungsintegration
Wesentliche Parameter
Laserleistung: ≤650 W
Maximale Werkstückgröße (L×B×H): 1400×700×500 mm
Anzahl Roboterachsen: 5 Achsen
Wiederholgenauigkeit des Roboters: ±0,05 mm
Optischer Pfad: Interner Lichtleiter
Schnittgenauigkeit: ±0,10 mm
Anwendungsbereiche
- Automobilindustrie: Karosserieteile, Halterungen, Abgaskomponenten
- Haushaltsgerätefertigung: Gehäuse und Strukturkomponenten
- Werkzeug- und Formenbau: komplexe 3D-Profile und Ausarbeitungen
Technische Daten
- Marke: Jiangsu Yawei Machine Tool Co., Ltd.
- Modellbezeichnung: YDRCN
- Alternativname (chinesisch): YDRCN三维机器人CO2激光切割系统
- Laserhersteller: Rofin
- Roboterhersteller: STAUBLI (5 Achsen, integrierter Lichtleiter)
- Aufbau: Kragarm-Hängestruktur; optionale Außenachse
