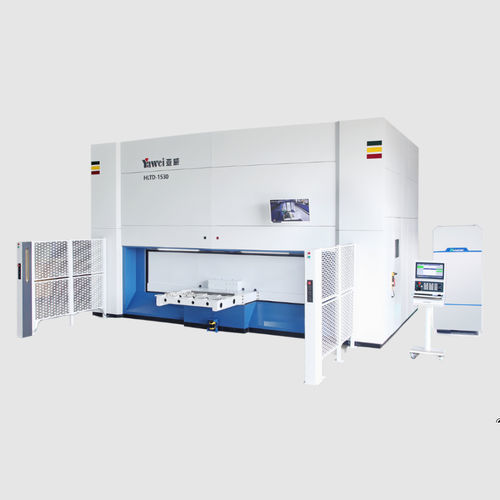

3D-Laser-Schneidemaschine YDAC

für Metallfür Blechfür Bleche

Produktbeschreibung
3D-Fünf-Achsen-Laserschneidmaschine, entwickelt zum Schneiden dreidimensionaler Metallbauteile, speziell zum Bohren von Löchern und Kantennachbearbeitung von warmumgeformten Teilen.
Stabilität: hochsteife, seilverstärkte Auslegerkonstruktion gewährleistet dauerhaft schnelles, präzises und stabiles Schneiden.
Sicherheit: Maschinenschutz entspricht den CE-Sicherheitsnormen.
Vielfalt: Unterstützung für E- und R-Positionierer, mobile Werkbänke und weitere Lade-/Entladevarianten.

Produktparameter
YDAC, YDGC 3D-Fünf-Achsen-Laserschneidmaschine
Verfahrweg X: 3000mm
Verfahrweg Y: 1500mm
Verfahrweg Z: 650mm
Drehwinkel C-Achse: N*360°
Drehwinkel A-Achse: ±135°
Q-Achse Hub: ±10mm
Max. Geschwindigkeit X/Y/Z: 100m/min
Max. Beschleunigung X/Y/Z: 1g
Max. Drehzahl C/A: 120/120 r/min
Max. Rotationsbeschleunigung C/A: 60 rad/s^2
Positioniergenauigkeit X/Y/Z: ±0.05mm
Wiederholgenauigkeit X/Y/Z: 0.03mm
Positioniergenauigkeit C/A: 0.015°
Wiederholgenauigkeit C/A: 0.005°

Eigenschaften / Technische Daten

• Ausgelegt für das Schneiden 3D-geformter Metallbauteile; geeignet für Bohrarbeiten und Kantenbearbeitung von warmumgeformten Teilen
• Hochsteife, seilverstärkte Auslegerkonstruktion für dauerhaftes, präzises Schneiden bei hohen Geschwindigkeiten
• Maschinenschutz und Sicherheitsausstattung nach CE
• Unterstützt verschiedene Be- und Entlademöglichkeiten: E-Positionierer, R-Positionierer, mobile Werkbank
• Verfahrweg X: 3000mm
• Verfahrweg Y: 1500mm
• Verfahrweg Z: 650mm
• Drehung C-Achse: N*360°
• Drehung A-Achse: ±135°
• Q-Achse Hub: ±10mm
• Max. lineare Geschwindigkeit (X/Y/Z): 100m/min
• Max. lineare Beschleunigung (X/Y/Z): 1g
• Max. Drehzahl C/A: 120 r/min je Achse
• Max. Rotationsbeschleunigung C/A: 60 rad/s^2
• Positioniergenauigkeit (X/Y/Z): ±0.05mm
• Wiederholgenauigkeit (X/Y/Z): 0.03mm
• Positioniergenauigkeit C/A: 0.015°; Wiederholgenauigkeit: 0.005°
