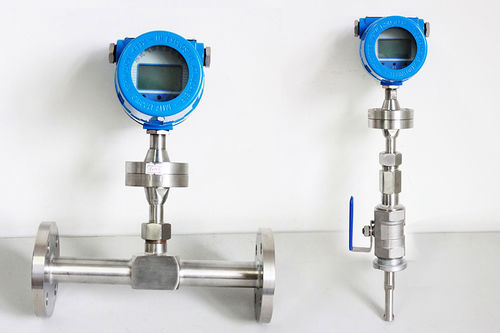

Thermischer Massen-Durchflussmesser FLQC

für GasDN15 - 1/2"DN10 - 3/8"

Der thermische Gasmassendurchflussmesser ist weit verbreitet in Eisen- und Stahlwerken, Kokereien, der Erdölindustrie, der chemischen Industrie, der thermischen Energieerzeugung, der medizinischen Behandlung, thermischen Kraftwerken, dem Umweltschutz und anderen Industrien. Es handelt sich um ein echtes direktes Massendurchflussmessgerät, bei dem der Benutzer keine Druck- und Temperaturkompensation vornehmen muss. Der thermische Gasmassendurchflussmesser hat keine beweglichen Teile, einen geringen Druckverlust, ein breites Messbereichsverhältnis, hohe Präzision, hohe Zuverlässigkeit, einfache Installation und bequeme Bedienung. Die wichtigsten Merkmale der thermischen Gas-Masse-Durchflussmesser: 1. Hohe Zuverlässigkeit; 2. Keine beweglichen Teile; 3. Es ist kein Temperatur- und Druckausgleich erforderlich; 4. Gute Wiederholbarkeit; 5. Schnelle Reaktionszeit; 6. Hohe Messgenauigkeit. Wie es funktioniert: Der thermische Gasmassendurchflussmesser FLQC basiert auf der Technologie der Wärmeleitung zur Messung des Gasmassendurchflusses. Die Messsonde des Durchflussmessers besteht aus zwei Platin-Widerstandsmessfühlern. Sie befinden sich in der Flüssigkeit, von denen eines durch die Leistung P auf T1 erwärmt wird, während das andere nicht erwärmt wird, um die Temperatur des Mediums zu überwachen und auf T2 eingestellt ist. So entsteht zwischen den beiden Messfühlern eine Temperaturdifferenz T=T1-T2. Wenn der Durchfluss Null ist, ist T* groß. Mit der Erhöhung des Massendurchflusses Q wird dem Fühlerelement T1 Wärme entzogen, T1 sinkt und T wird kleiner. Daher gibt es eine bestimmte Beziehung zwischen der oben genannten Heizleistung P, der Temperaturdifferenz T und dem Massendurchfluss Q. Sie kann wie folgt ausgedrückt werden: P/Δ T = K1+K2F (Q) K3 (1) Dabei sind K1, K2, K3 Konstanten, die sich auf die physikalischen Eigenschaften von Gasen beziehen.
