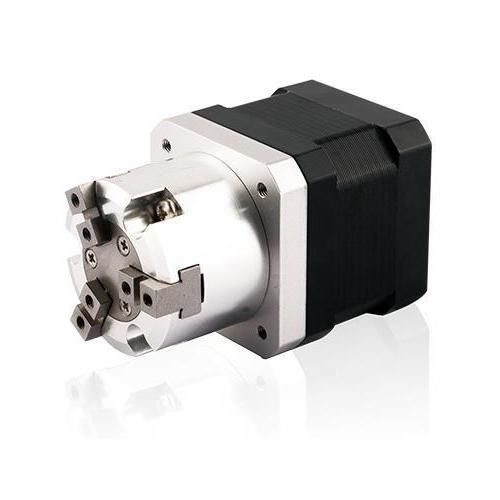

Motor-Greifzange DMEG06-14N21

elektrisch3 Backen3 Finger

Produktübersicht
3-Finger Greifer (Serie DMEG06) verfügbar für Motorgrößen 28 mm und 35 mm mit wählbaren Hublängen 6 mm oder 12 mm. Kompaktes, einfaches Design; kann pneumatische Spannsysteme ersetzen, Betriebslärm reduzieren und die Positioniergenauigkeit verbessern. Optionale Closed-Loop-Drehmomentregelung mit hochauflösendem Encoder: DS-CLS9-FRS4-01.

Motoreigenschaften
28 mm Serie
Motor | Spannung [V] | Strom [A (RMS)] | Widerstand [Ω] | Induktivität [mH] | Leiteranzahl | Motorlänge [mm]
11N2105 | 4.5 | 0.5 | 9.1 | 6 | 4 | 33.5
11N2110 | 2.1 | 1 | 2.1 | 1.5 | 4 | 33.5
11N2210 | 4.1 | 1 | 4.1 | 4 | 4 | 45
11N2216 | 2.4 | 1.6 | 1.5 | 1.3 | 4 | 45

35 mm Serie
Motor | Spannung [V] | Strom [A] (RMS) | Widerstand [Ω] | Induktivität [mH] | Gewicht [g] | Leiteranzahl | Motorlänge [mm]
14N2105 | 6.6 | 0.5 | 13.2 | 14 | 189 | 4 | 33.6
14N2110 | 3.5 | 1 | 3.5 | 3.6 | 189 | 4 | 33.6
14N2215 | 2.7 | 1.5 | 1.8 | 1.9 | 189 | 4 | 33.6
14N2205 | 12 | 0.5 | 24 | 29 | 210 | 4 | 45.6
14N2210 | 6 | 1 | 6 | 7.2 | 210 | 4 | 45.6
14N2215 | 4 | 1.5 | 2.7 | 3.2 | 210 | 4 | 45.6

Verfügbare Trapez-/Spindeln und Weg pro Schritt
28 mm Serie
Gewinde [inch] | Gewinde [mm] | Steigung [inch] | Steigung [mm] | Code | Weg pro Schritt @1.8° [mm]
0.188 | 4.77 | 0.025 | 0.635 | A | 0.003175
0.188 | 4.77 | 0.05 | 1.27 | D | 0.00635
0.188 | 4.77 | 0.1 | 2.54 | K | 0.0127
0.188 | 4.77 | 0.2 | 5.08 | R | 0.0254

35 mm Serie
Gewinde [inch] | Gewinde [mm] | Steigung [inch] | Steigung [mm] | Code | Weg pro Schritt @1.8° [mm]
0.25 | 6.35 | 0.024 | 0.6096 | AA | 0.003
0.25 | 6.35 | 0.05 | 1.27 | D | 0.0064
0.25 | 6.35 | 0.1 | 2.54 | K | 0.0127
0.25 | 6.35 | 0.2 | 5.08 | R | 0.0254

Empfohlene Greifkraft
28 mm Serie (Hub 6/12 mm)
Motortyp | Gehäuselänge [mm] | Artikelcode | Hub | Steigungscode | Steigung [mm] | Max Greifkraft [N] | Empfohlen [N]
28mm | 33.5 | 11N2105/11N2110 | 6/12 mm | A | 0.635 | 110 | 55
28mm | 33.5 | 11N2105/11N2110 | 6/12 mm | D | 1.27 | 84 | 42
28mm | 33.5 | 11N2105/11N2110 | 6/12 mm | K | 2.54 | 56 | 28
28mm | 33.5 | 11N2105/11N2110 | 6/12 mm | R | 5.08 | 36 | 18
28mm | 45 | 11N2210/11N2216 | 6/12 mm | A | 0.635 | 140 | 70
28mm | 45 | 11N2210/11N2216 | 6/12 mm | D | 1.27 | 120 | 60
28mm | 45 | 11N2210/11N2216 | 6/12 mm | K | 2.54 | 100 | 50
28mm | 45 | 11N2210/11N2216 | 6/12 mm | R | 5.08 | 60 | 30

35 mm Serie (Hub 6 mm)
Motortyp | Gehäuselänge [mm] | Artikelcode | Hub | Steigungscode | Steigung [mm] | Max Greifkraft [N] | Empfohlen [N]
35mm | 33.6 | 14N2105/14N2110/14N2215 | 6 mm | AA | 0.6096 | 85 | 42.5
35mm | 33.6 | 14N2105/14N2110/14N2215 | 6 mm | D | 1.27 | 73 | 36.5
35mm | 33.6 | 14N2105/14N2110/14N2215 | 6 mm | K | 2.54 | 42 | 21
35mm | 33.6 | 14N2105/14N2110/14N2215 | 6 mm | R | 5.08 | 21 | 10.5
35mm | 45.6 | 14N2205/14N2210/14N2215 | 6 mm | AA | 0.6096 | 193 | 96.5
35mm | 45.6 | 14N2205/14N2210/14N2215 | 6 mm | D | 1.27 | 184 | 92
35mm | 45.6 | 14N2205/14N2210/14N2215 | 6 mm | K | 2.54 | 110 | 55
35mm | 45.6 | 14N2205/14N2210/14N2215 | 6 mm | R | 5.08 | 67 | 33.5

Greifergewicht
Artikel | Gewicht [kg]
DMEG06-11N21 | 0.246
DMEG06-11N22 | 0.302
DMEG06-14N21 | 0.227
DMEG06-14N22 | 0.248

Maßzeichnung
Maßzeichnungen für die 6 mm- und 12 mm-Versionen sind verfügbar (siehe Zeichnungen für Detailmaße).

Technische Spezifikationen

• Produkttyp: 3-Finger Greifer (Serie DMEG06)
• Verfügbare Größen: 28 mm und 35 mm
• Hublängen: 6 mm und 12 mm je nach Konfiguration
• Kompatible Motoren: Serien 11N21x / 11N22x (28 mm) und 14N21x / 14N22x (35 mm)
• Auswahl an Gewinden und Schrittwegen verfügbar
• Empfohlene Greifkräfte je nach Motor/Länge/Hub/Gewinde angegeben
• Optionale Closed-Loop-Drehmomentregelung mit hochauflösendem Encoder: DS-CLS9-FRS4-01
• Maßzeichnungen und Produktbilder auf Anfrage verfügbar
