Flanschmutter FBG

für Kugelgewindespindel

Produktübersicht

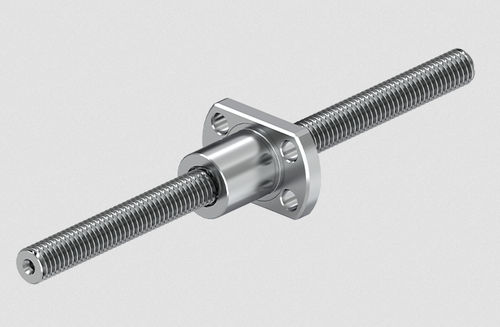

Flansch-Einzelnuss Typ 1 in den Serien FBG (geschliffen) und FBR (gewalzt), geeignet für Kugelgewindetriebe mit Flanschbefestigung und wählbarer axialer Spiel- oder Vorspanneinstellung.

Teilenummernaufbau
Beispiel (Teile von links nach rechts):
FBG | 06 | 01 | D | X | - | 60 | R | 90 | C3 | Z | - | 001

• ① Series: FBG = Flanged single nut (ground), FBR = Flanged single nut (rolled)
• ② Schraubendurchmesser (mm): 06 = 6 mm
• ③ Steigung (mm): 01 = Standard-Kugelsteigung, 1 mm; 01K = Nichtstandard-Kugelsteigung, 1 mm
• ④ Kugelumlaufführung: D = Deflektor-Typ; S = End-Deflektor-Typ; T = Rückführrohr-Typ; C = Endkappen-Typ
• ⑤ Kundenspezifische Option (Nichtstandard)
• ⑥ Gewindestücklänge (mm): Dezimalpunkt wird durch "_" angezeigt
• ⑦ Gewinderichtung: R = Rechtsgewinde; L = Linksgewinde; LR = Rechts- und Linksgewinde
• ⑧ Gesamtschraubenlänge (mm): Dezimalpunkt wird durch "_" angezeigt
• ⑨ Genauigkeitsklasse: C3 = JIS C3; C5 = JIS C5; C7 = JIS C7; C10 = JIS C10
• ⑩ Axialspiel: Z = Vorspannung; T = ≤ 0.005 mm; S = ≤ 0.02 mm; N = ≤ 0.05 mm
• ⑪ Kundenspezifische Seriennummer

Mechanische Maße
Maßblatt verfügbar für FBG / FBR Typ 1 (Maßdarstellung für Montage- und Gesamtabmessungen).

Maßtabelle - Flansch-Einzelnuss Typ 1
Header: Nut Type | Screw Diameter D (mm / inch) | Lead (mm / inch) | Nut Diameter D (mm / inch) | Nut Overall Length L (mm / inch) | Mounting Length L1 (mm / inch) | Flange Diameter Df (mm / inch) | Flange Thickness F (mm / inch) | Mounting Hole Diameter X (mm / inch) | Bolt Circle Diameter (PCD) (mm / inch) | Nut Flat Width V (mm / inch) | Basic Dynamic Load Rating Ca (N) | Basic Static Load Rating Coa (N)
Row1: 1 | 6 (0.24) | 6 (0.24) | 14 (0.551) | 17.2 (0.677) | 8 (0.315) | 27 (1.063) | 4 (0.157) | 3.4 (0.134) | 21 (0.827) | 16 (0.63) | 870 | 1450
Row2: 1 | 6 (0.24) | 10 (0.39) | 14 (0.551) | 23 (0.906) | 11.5 (0.453) | 27 (1.063) | 4 (0.157) | 3.4 (0.134) | 21 (0.827) | 16 (0.63) | 950 | 1600
Row3: 1 | 8 (0.31) | 8 (0.31) | 18 (0.709) | 21.5 (0.846) | 11.5 (0.453) | 31 (1.22) | 4 (0.157) | 3.4 (0.134) | 25 (0.984) | 20 (0.787) | 2200 | 3800
Row4: 1 | 8 (0.31) | 10 (0.39) | 18 (0.709) | 24 (0.945) | 13 (0.512) | 31 (1.22) | 4 (0.157) | 3.4 (0.134) | 25 (0.984) | 20 (0.787) | 2200 | 3900
Row5: 1 | 8 (0.31) | 12 (0.47) | 18 (0.709) | 28 (1.102) | 18 (0.709) | 31 (1.22) | 4 (0.157) | 3.4 (0.134) | 25 (0.984) | 20 (0.787) | 2200 | 4000
Row6: 1 | 12 (0.472) | 5 (0.197) | 24 (0.945) | 30 (1.181) | 15 (0.591) | 40 (1.575) | 10 (0.39) | 4.5 (0.177) | 32 (1.260) | 30 (1.181) | 4100 | 7400

Merkmale / Technische Daten

• Produktfamilie / Serien: FBG (geschliffen), FBR (gewalzt)
• Muttern-Typ: Flansch-Einzelnuss - Typ 1
• Angegebene Schraubendurchmesser: 6 mm, 8 mm, 12 mm
• Gezeigte Steigungsoptionen: 1 mm (Standard), 5 mm, 6 mm, 8 mm, 10 mm, 12 mm (und nichtstandardmäßige Varianten wie 01K)
• Kugelumlaufsysteme: Deflektor (D), End-Deflektor (S), Rückführrohr (T), Endkappe (C)
• Gewinderichtungen: Rechts (R), Links (L), LR (beide)
• Genauigkeitsklassen: JIS C3, C5, C7, C10
• Axialspiel / Vorspannoptionen: Vorspannung (Z), ≤0.005 mm (T), ≤0.02 mm (S), ≤0.05 mm (N)
• Maßdaten: vollständige Maßtabelle für Typ 1 mit Flansch, Befestigungsbohrung, PCD und Tragfähigkeiten (dynamisch und statisch)
• Notation von Gewindelänge und Gesamtschraubenlänge: Dezimalpunkt wird durch "_" angezeigt
