Elektrischer Antrieb DWM 35

linearGleitspindelSchrittschaltung

Übersicht

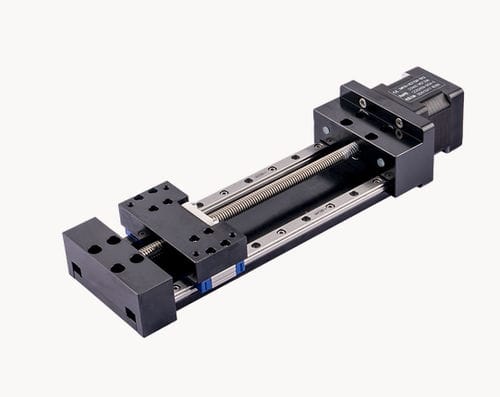

Externer Linearantrieb DWM 35 für industrielle Positionieraufgaben und lineare Bewegungen. Erhältlich als Single- und Double-Stack mit verschiedenen Gewindespindel- und Motoroptionen zur Anpassung von Hub, Kraft und Auflösung an die Anwendung.

Motorcharakteristik
Motor | Voltage [V] | Current [A] [RMS] | Resistance [Ω] | Inductance [mH] | Lead Wire No. | Motor Length [mm]
14E2105 | 6.6 | 0.5 | 13.2 | 14 | 4 | 33.6
14E2110 | 3.5 | 1 | 3.5 | 3.6 | 4 | 33.6
14E2115 | 2.7 | 1.5 | 1.8 | 1.9 | 4 | 33.6
14E2205 | 12 | 0.5 | 24 | 29 | 4 | 45.6
14E2210 | 6 | 1 | 6 | 7.2 | 4 | 45.6
14E2215 | 4 | 1.5 | 2.7 | 3.2 | 4 | 45.6

Verfügbare Gewindespindeln und Hub pro Schritt
Screw Dia. [inch] | Screw Dia. [mm] | Lead [inch] | Lead [mm] | Lead Code | Travel Per Step @ 1.8° [mm]
0.25 | 6.35 | 0.024 | 0.6096 | AA | 0.003048
0.25 | 6.35 | 0.0394 | 1.0 | AB | 0.005
0.25 | 6.35 | 0.025 | 0.635 | A | 0.003175
0.25 | 6.35 | 0.048 | 1.2192 | B | 0.006096
0.25 | 6.35 | 0.05 | 1.27 | D | 0.00635
0.25 | 6.35 | 0.0625 | 1.5875 | F | 0.0079
0.25 | 6.35 | 0.096 | 2.4384 | J | 0.0122
0.25 | 6.35 | 0.1 | 2.54 | K | 0.0127
0.25 | 6.35 | 0.125 | 3.175 | L | 0.0159
0.25 | 6.35 | 0.192 | 4.8768 | Q | 0.024
0.25 | 6.35 | 0.2 | 5.08 | R | 0.0254
0.25 | 6.35 | 0.25 | 6.35 | S | 0.0318
0.25 | 6.35 | 0.333 | 8.4667 | U | 0.0423
0.25 | 6.35 | 0.384 | 9.7536 | W | 0.0488
0.25 | 6.35 | 0.5 | 12.7 | Y | 0.0635
0.25 | 6.35 | 1 | 25.4 | Z | 0.127
0.315 | 8 | 0.1575 | 4 | M | 0.02
0.315 | 8 | 0.315 | 8 | T | 0.04
0.315 | 8 | 0.0787 | 2 | G | 0.01
0.315 | 8 | 0.3937 | 10 | C | 0.05

Mechanische Spezifikationen
Model | C100B (dyn) (kN) | Co (stat) (kN) | Mro (Nm) | Mpo (Nm) | Myo (Nm)
DWM 35 | 1.38 | 2.08 | 3.8 | 7.9 | 7.9

Maßzeichnung
Maßzeichnungen und externe Abbildungen des Antriebs sind für die Größe 35 mm DWM verfügbar, einschließlich Befestigungsmaße und externen Abbildungen des Aktuators.

Verfügbare Hub-Auswahl
Size A (mm) | Stroke B (mm) | Weight (kg) Single stack | Weight (kg) Double stack
124 | 50 | 0.522 | 0.543
174 | 100 | 0.593 | 0.614
224 | 150 | 0.665 | 0.686
274 | 200 | 0.736 | 0.757
324 | 250 | 0.807 | 0.828
374 | 300 | 0.879 | 0.9
424 | 350 | 0.95 | 0.971
474 | 400 | 1.021 | 1.042
524 | 450 | 1.092 | 1.113
574 | 500 | 1.163 | 1.184
* Gewichtsangaben sind Richtwerte und können je nach tatsächlicher Konfiguration variieren.

Geschwindigkeits‑Schub‑Kurven
Geschwindigkeits‑Schub‑Kurven werden für Single-Stack- und Double-Stack-Konfigurationen bereitgestellt und zeigen die Leistungskennlinien über die Betriebsdrehzahlen; siehe Abbildungen für Detaildaten.

Technische Merkmale / Spezifikationen

• Modell: DWM 35
• Hauptspindeldurchmesser: 6.35 mm (0.25") und 8 mm (0.315") je nach Konfiguration
• Hub pro Schritt abhängig vom Lead-Code (siehe Tabelle der Gewindespindeln für Werte bei 1.8° Schrittwinkel)
• Verfügbare Motoren: 14E2105, 14E2110, 14E2115, 14E2205, 14E2210, 14E2215 (siehe Motortabelle)
• Dynamische Tragfähigkeit C100B: 1.38 kN; statische Tragfähigkeit Co: 2.08 kN
• Angegebene Momente: Mro 3.8 Nm, Mpo 7.9 Nm, Myo 7.9 Nm
• Standardhublängen: 50, 100, 150, 200, 250, 300, 350, 400, 450, 500 mm (kundenspezifische Längen innerhalb des maximalen Verfahrwegs möglich)
• Gewichte nach Größe und Stapelung: siehe Tabelle Verfügbare Hub-Auswahl (ca. 0.522–1.184 kg)
