Elektrischer Antrieb DWM 20

linearGleitspindelSchrittschaltung

Produktübersicht

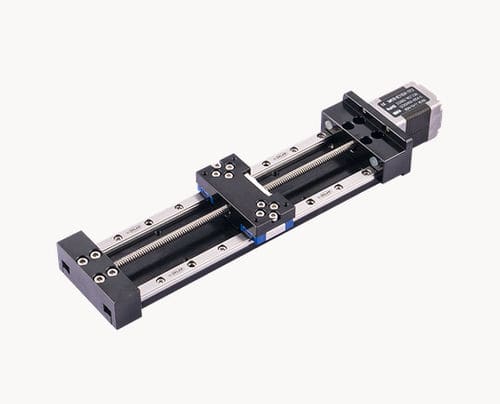

Linearantrieb Größe 20 mm DWM 20. Profil verfügbar in Einfach‑Stack und Doppel‑Stack Ausführung. Mehrere Motor‑ und Spindeloptionen ermöglichen die genaue Auswahl von Geschwindigkeit und Weg pro Schritt für Mikropostionierungsanwendungen.

Motorcharakteristik
Motor | Voltage [V] | Current [A] [RMS] | Resistance [Ω] | Inductance [mH] | Lead Wire No. | Motor Length [mm]
8E2105 | 2.5 | 0.5 | 5.1 | 1.5 | 4 | 27.2
8E2205 | 4.4 | 0.5 | 8.8 | 2.7 | 4 | 38.1

Verfügbare Spindeln und Weg pro Schritt
Screw Dia. [inch] | Screw Dia. [mm] | Lead [inch] | Lead [mm] | Lead Code | Travel Per Step @ 1.8° [mm]
0.138 | 3.5 | 0.0118 | 0.3 | AF | 0.0015
0.138 | 3.5 | 0.024 | 0.6096 | AA | 0.003048
0.128 | 3.24 | 0.0394 | 1 | AB | 0.005
0.138 | 3.5 | 0.048 | 1.2192 | B | 0.006096
0.138 | 3.5 | 0.0787 | 2 | G | 0.01
0.138 | 3.5 | 0.096 | 2.4384 | J | 0.012192
0.138 | 3.5 | 0.1575 | 4 | M | 0.02
0.138 | 3.5 | 0.315 | 8 | T | 0.04

Mechanische Daten
Model | Dynamic load C (kN) | Static load Co (kN) | Mro (Nm) | Mpo (Nm) | Myo (Nm)
DWM 20 | 0.51 | 0.87 | 1.18 | 2.4 | 2.4

Maßzeichnung
Externe Abbildungen des Antriebs und detaillierte Maßzeichnungen sind für die Größe 20 mm DWM 20 verfügbar und zeigen Gesamtabmessungen, Befestigungsschnittstellen und Anschlusspositionen.

Verfügbare Hubauswahl
Size A (mm) | Stroke B (mm) | Weight (kg) Single stack | Weight (kg) Double stack
70 | 20 | 0.145 | 0.168
90 | 40 | 0.159 | 0.182
110 | 60 | 0.173 | 0.196
130 | 80 | 0.186 | 0.209
150 | 100 | 0.2 | 0.223
170 | 150 | 0.235 | 0.258
190 | 200 | 0.27 | 0.293

* Gewichtswerte dienen nur als Referenz und können je nach tatsächlicher Konfiguration variieren.

Geschwindigkeits‑Schub‑Kurven
Geschwindigkeits‑Schub‑Kennlinien sind für Einfach‑ und Doppel‑Stack Konfigurationen verfügbar, um die Auswahl von Motor und Spindel zu unterstützen.

Technische Daten

• Handelsbezeichnung: DWM 20
• Hersteller / Marke: DINGS
• Antriebsgröße: 20 mm
• Motoroptionen: 8E2105 (2.5 V, 0.5 A RMS, 5.1 Ω, 1.5 mH, 4 Anschlussdrähte, 27.2 mm Länge); 8E2205 (4.4 V, 0.5 A RMS, 8.8 Ω, 2.7 mH, 4 Anschlussdrähte, 38.1 mm Länge)
• Spindeloptionen und Weg pro 1.8° Schritt: AF / AA / AB / B / G / J / M / T (siehe Tabelle für Werte von Steigung und Weg)
• Mechanische Werte (DWM 20): dynamische Last C = 0.51 kN, statische Last Co = 0.87 kN, Mro = 1.18 Nm, Mpo = 2.4 Nm, Myo = 2.4 Nm
• Verfügbare Hübe (B): 20, 40, 60, 80, 100, 150, 200 mm mit entsprechenden A‑Größen und Gewichten für Einfach/Doppel‑Stack (siehe Tabelle)
• Maßzeichnungen und externe Bilder auf der Produktseite verfügbar
• Geschwindigkeits‑Schub‑Kurven für Einfach‑ und Doppel‑Stack verfügbar
