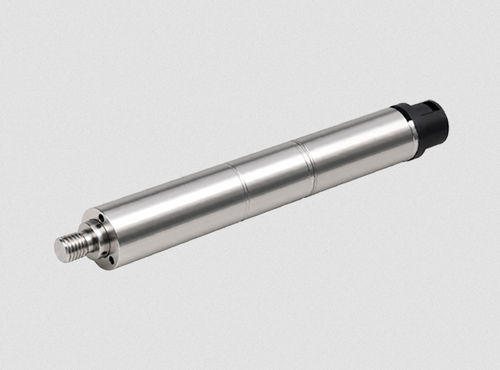

Elektrischer Antrieb 10ZWWC25LlinearKolbenstangenDC
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- elektrisch
- Bewegung
- linear
- Technologie
- Kolbenstangen
- Motortyp
- DC
- Spannung
- 12-Volt
- Hub
Min: 30 mm
(1,181 in)Max: 40 mm
(1,575 in)- Schaftdurchmesser
16 mm
(1 in)- Belastung
Min: 0,2 kN
Max: 0,4 kN
- Geschwindigkeit
Min: 0 m/s
(0 ft/s)Max: 0,02 m/s
(0,07 ft/s)- Betriebstemperatur
Min: -20 °C
(-4 °F)Max: 50 °C
(122 °F)- Wiederholbarkeit
0,08 mm
(0,0031 in)
Beschreibung
Produkt
16 mm kernloser Schubstangen-Aktuator — Modell 16ZWWC40L
Motoreigenschaften
Motornummer: 16ZWWC40L
Motordurchmesser: 16 mm
Nennspannung: 12 V
Nennstrom: 2.6 A
Trapezgewindesteigung: 1.27 mm
Standardhub (anpassbar): 30 mm
Maximaler Hub: 40 mm
Maximale Geschwindigkeit: 20 mm/s
Nennschub: 200 N
Spitzenschub (kurzzeitig): 400 N
Untersetzungsverhältnis: 5.3, 28
Gewicht: 131.4 g
Gesamtmaße: Φ16 × 131.3 mm
Betriebstemperatur: −20 ~ +50 ℃
Wiederholgenauigkeit: ±0.08 mm
Encoder-Typ: Inkrementaler Magnetencoder
Anzahl der Kanäle: 3
Encoder-Versorgungsspannung: 5 V
Auflösung: 1024
Die obigen Daten basieren auf einem Übersetzungsverhältnis von 28:1.
Maßzeichnungen
Maßzeichnung und Produktbilder verfügbar für das Modell 16ZWWC40L
Eigenschaften / Technische Daten
16 mm kernloser Schubstangen-Aktuator — Modell 16ZWWC40L
Motoreigenschaften
Motornummer: 16ZWWC40L
Motordurchmesser: 16 mm
Nennspannung: 12 V
Nennstrom: 2.6 A
Trapezgewindesteigung: 1.27 mm
Standardhub (anpassbar): 30 mm
Maximaler Hub: 40 mm
Maximale Geschwindigkeit: 20 mm/s
Nennschub: 200 N
Spitzenschub (kurzzeitig): 400 N
Untersetzungsverhältnis: 5.3, 28
Gewicht: 131.4 g
Gesamtmaße: Φ16 × 131.3 mm
Betriebstemperatur: −20 ~ +50 ℃
Wiederholgenauigkeit: ±0.08 mm
Encoder-Typ: Inkrementaler Magnetencoder
Anzahl der Kanäle: 3
Encoder-Versorgungsspannung: 5 V
Auflösung: 1024
Die obigen Daten basieren auf einem Übersetzungsverhältnis von 28:1.
Maßzeichnungen
Maßzeichnung und Produktbilder verfügbar für das Modell 16ZWWC40L
Eigenschaften / Technische Daten
- Modell: 16ZWWC40L
- Motordurchmesser: 16 mm
- Nennspannung: 12 V
- Nennstrom: 2.6 A
- Trapezgewindesteigung: 1.27 mm
- Standardhub: 30 mm (anpassbar)
- Maximaler Hub: 40 mm
- Maximale Geschwindigkeit: 20 mm/s
- Nennschub: 200 N
- Spitzenschub (kurzzeitig): 400 N
- Untersetzungsoptionen: 5.3, 28
- Gewicht: 131.4 g
- Gesamtmaße: Φ16 × 131.3 mm
- Betriebstemperatur: −20 ~ +50 ℃
- Wiederholgenauigkeit: ±0.08 mm
- Encoder: Inkrementaler Magnetencoder, 3 Kanäle, Versorgung 5 V, Auflösung 1024
