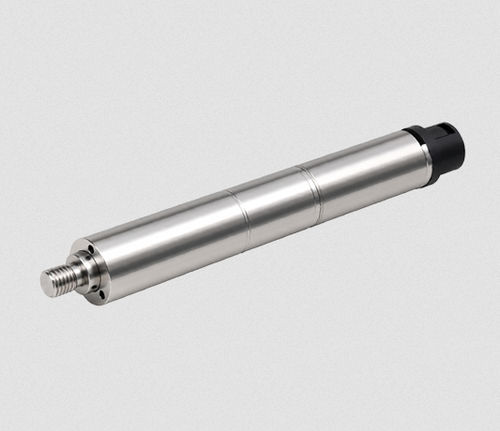

Elektrischer Antrieb 8ZWWC15L

linearKolbenstangenDC

Übersicht
Kompakter 8-mm-Schubstangenaktuator mit Coreless-Motor und integriertem Drehgeber, entwickelt für präzise Kurzhub-Linearbewegungen in beengten industriellen Anwendungen.

Motoreigenschaften
Motor-Teilenummer: 8ZWWC15L
Motorkurzmaß (mm): 8
Nennspannung (V): 12
Nennstrom (A): 0.085
Spindelsteigung (mm): 0.5
Standardhub (mm) (anpassbar): 15
Maximaler Hub (mm): 25
Maximale Geschwindigkeit (mm/s): 3.58
Nennschub (N): 25
Spitzenschub (kurzzeitig) (N): 50
Getriebeübersetzungsoptionen: 4, 16
Gewicht (g): 15.7
Gesamtabmessungen (mm): Φ8 × 68.7
Betriebstemperatur (°C): −20 ~ +50
Wiederholgenauigkeit (mm): ±0.08
Encoder-Typ: Drehgeber

Hinweise
Das Ø8-Modell ist mit zwei Motoroptionen erhältlich: gebürsteter DC-Motor mit Kern und bürstenloser DC-Motor mit Kern. Der Standardhub kann auf Anfrage angepasst werden; die Übersetzung ist je nach Anwendung wählbar.

Maßzeichnungen

• Modellbezeichnung für Zeichnung verfügbar: 8ZWWC15L
• Produktbilder enthalten Hauptansicht und Maßzeichnung für die Variante 8ZWWC15L

Eigenschaften / technische Daten

• Motor-Teilenummer: 8ZWWC15L
• Motorkurzmaß: 8 mm
• Nennspannung: 12 V
• Nennstrom: 0.085 A
• Spindelsteigung: 0.5 mm
• Standardhub: 15 mm (anpassbar)
• Maximaler Hub: 25 mm
• Maximale Geschwindigkeit: 3.58 mm/s
• Nennschub: 25 N
• Spitzenschub (kurzzeitig): 50 N
• Getriebeübersetzungsoptionen: 4, 16
• Gewicht: 15.7 g
• Gesamtabmessungen: Φ8 × 68.7 mm
• Betriebstemperatur: −20 ~ +50 °C
• Wiederholgenauigkeit: ±0.08 mm
• Encoder-Typ: Drehgeber
• Verfügbare Motoroptionen für das Ø8-Modell: gebürsteter DC-Motor mit Kern, bürstenloser DC-Motor mit Kern
