Produktübersicht

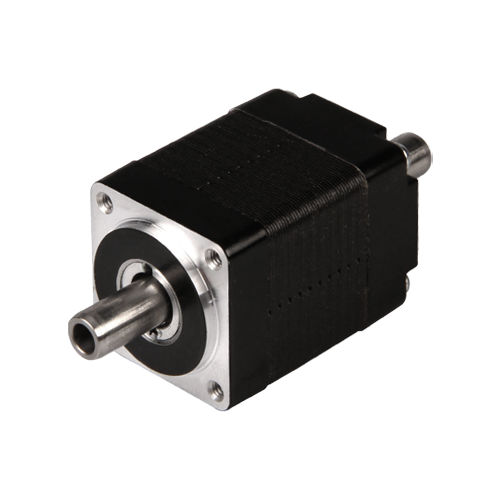

Der Hohlwellen-Schrittmotor Größe 8 (20 mm) von DINGS liefert bis zu 0,02 N·m Haltemoment und ist in zwei Längen-/Elektrikvarianten erhältlich. Die Hohlwelle ermöglicht Durchsteckanwendungen und die Integration von Hohlwellen-Encodern für kompakte Installationen.
Motoreigenschaften
Modellnr. | Nennspannung (V) | Strom (A) (RMS) | Widerstand (Ω) | Induktivität (mH) | Haltemoment (N·m) | Rastmoment (N·m) | Motorlänge (mm)
8HS2028 | 2.55 | 0.5 | 5.1 | 1.5 | 0.014 | 0.002 | 28
8HS2038 | 4.4 | 0.5 | 8.8 | 2.7 | 0.020 | 0.004 | 38
Maßzeichnung
Maßzeichnungen und Produktbilder für Größe 8 (20 mm) sind verfügbar, um Gesamt- und Befestigungsmaße für die Integration zu prüfen.
Drehmomentkennlinien
PRÜFBEDINGUNG: Gemessen bei 24 VDC mit DS-OLS8-FRS4 Bipolar-Chopper-Drive bei Nennstrom (RMS). Das Drehmoment variiert mit Versorgungsspannung und Treibereinstellungen; ein Auslegungs-Sicherheitsfaktor von 50 % wird empfohlen.
Optionen
Auflösung (CPR): 100, 108, 120, 125, 128, 200, 250, 256, 300, 360, 400, 500, 512, 720, 800, 1000
Single-Ended Ausgangscodes: 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15
Differenzielle Ausgangsbuchstaben: A, B, C, D, E, F, G, H, I, J, K, L, M, N, O, P
Technische Daten
Der Hohlwellen-Schrittmotor Größe 8 (20 mm) von DINGS liefert bis zu 0,02 N·m Haltemoment und ist in zwei Längen-/Elektrikvarianten erhältlich. Die Hohlwelle ermöglicht Durchsteckanwendungen und die Integration von Hohlwellen-Encodern für kompakte Installationen.
Motoreigenschaften
Modellnr. | Nennspannung (V) | Strom (A) (RMS) | Widerstand (Ω) | Induktivität (mH) | Haltemoment (N·m) | Rastmoment (N·m) | Motorlänge (mm)
8HS2028 | 2.55 | 0.5 | 5.1 | 1.5 | 0.014 | 0.002 | 28
8HS2038 | 4.4 | 0.5 | 8.8 | 2.7 | 0.020 | 0.004 | 38
Maßzeichnung
Maßzeichnungen und Produktbilder für Größe 8 (20 mm) sind verfügbar, um Gesamt- und Befestigungsmaße für die Integration zu prüfen.
Drehmomentkennlinien
PRÜFBEDINGUNG: Gemessen bei 24 VDC mit DS-OLS8-FRS4 Bipolar-Chopper-Drive bei Nennstrom (RMS). Das Drehmoment variiert mit Versorgungsspannung und Treibereinstellungen; ein Auslegungs-Sicherheitsfaktor von 50 % wird empfohlen.
Optionen
- Encoder-Option EK1 verfügbar mit mehreren Auflösungen und Ausgangstypen.
Auflösung (CPR): 100, 108, 120, 125, 128, 200, 250, 256, 300, 360, 400, 500, 512, 720, 800, 1000
Single-Ended Ausgangscodes: 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15
Differenzielle Ausgangsbuchstaben: A, B, C, D, E, F, G, H, I, J, K, L, M, N, O, P
Technische Daten
- Marke: DINGS
- Produktfamilie: 8HS20 Serie — Hohlwellen-Schrittmotor (Größe 8 / 20 mm)
- Verfügbare Modelle: 8HS2028 (28 mm Länge), 8HS2038 (38 mm Länge)
- Maximales Haltemoment: bis zu 0,020 N·m (modellabhängig)
- Elektrische Daten (8HS2028): Nennspannung 2,55 V; Strom 0,5 A (RMS); Widerstand 5,1 Ω; Induktivität 1,5 mH
- Elektrische Daten (8HS2038): Nennspannung 4,4 V; Strom 0,5 A (RMS); Widerstand 8,8 Ω; Induktivität 2,7 mH
- Rastmoment: 0,002 N·m (8HS2028), 0,004 N·m (8HS2038)
- Prüfbedingungen: 24 VDC mit DS-OLS8-FRS4 Bipolar-Chopper-Drive bei Nennstrom
- Optionen: EK1 Encoder — mehrere Auflösungen, Single-Ended oder differenzielle Ausgänge
- Anpassungen: Sonderwicklungen, Wellenmodifikationen und Hohlwellen-Encoder-Montage auf Anfrage
