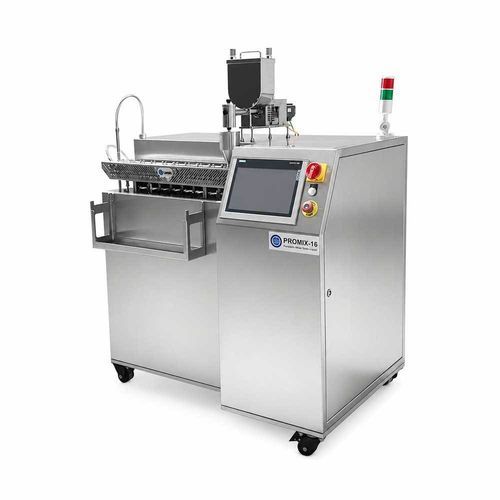

Doppelschneckenextruder PROMIX series

AufbereitungGranulierungfür 3D-Drucker

Produktübersicht
Die ko-rotierenden parallelen Doppelschneckenextruder der PROMIX-Serie sind für die kontinuierliche pharmazeutische Fertigung und verwandte Polymerverarbeitungsaufgaben ausgelegt. Anwendbare Prozesse sind unter anderem Hot-Melt-Extrusion (HME), Lipidextrusion, Granulation, transdermale Systeme, implantierbare Formulierungen und pharmazeutisches 3D-Drucken. Als sino-deutsches Joint Venture liefert Lemix PROMIX-Extruder mit GMP-konformem Design, modularer Bauweise sowie Vor-Ort-Engineering- und Validierungsleistungen.

Beschreibung
Extrusion ist eine kontinuierliche Verarbeitungstechnologie, die Beschickung, Schmelzen, Entlüftung und Austrag integriert. PROMIX-Extruder verbinden die vorgelagerte Materialführung mit nachgelagerten Einheiten, um kontinuierliche Produktionslinien für die pharmazeutische Herstellung und polymerbasierte Formulierungsprozesse zu ermöglichen.

Design-Highlights

• CIP-Reinigungsset zur Vereinfachung der Reinigung: Reinigungs- schlauch in den Adapter einsetzen, um Schnecke und Zylinder zu spülen.
• Abnehmbare Schneckenelemente und Zylinderkomponenten für maschinenwaschbare Reinigung.
• Zylinderbedienvorrichtung und Spezialwerkzeuge ermöglichen schnelles Zerlegen nach Trennung der Prozessmodule.
• Modulares Maschinendesign erlaubt schnellen Aufbau und Zerlegung der Module.
• Heizkörpergehäuse aus Edelstahl mit Spiegelpolitur für hygienische Oberflächen.

Das Lemix-Steuerungssystem ermöglicht

• Datenaufzeichnung und Echtzeitüberwachung von Anlagen und Produktionslinien.
• Benutzerrechteverwaltung, Audit-Trail und elektronische Signaturen.
• Rezeptmanagement und Chargendokumentation für Nachverfolgbarkeit.
• Verschlüsselte, manipulationssichere Datenbankdateien mit vollständiger Protokollierung aller Datenänderungen.
• Lokale und remote Backups historischer Daten zur Sicherstellung der Datenintegrität.

Anwendungen

• Hot Melt Extrusion (HME): Dispergiert APIs in Polymerträgern (PVP, Methacrylate, Cellulose-Derivate). PROMIX homogenisiert und erzeugt hohe Scherkräfte zur Bildung von festen Dispersionen und verbessert so Löslichkeit und Bioverfügbarkeit schlecht löslicher APIs.
• Feste Lipidextrusion: Kalt-Extrusion lipidischer Matrizes zur Herstellung plastischer Massen, geeignet für thermosensitive APIs ohne Zusatz von Lösungsmitteln.
• Granulation: kontinuierliche Nass-Extrusion, Nassgranulation und Schmelzgranulation zur Herstellung von Agglomeraten und spheronisierbaren Extrudaten.
• Transdermale Präparate: HME für topische Darreichungsformen einschließlich Pflaster und implantierbarer Systeme.
• Pharmazeutisches 3D-Drucken: Schmelzextrusionsbasierte deposition für additive Fertigung nach Mischung von API und Excipients.

Technische Tabelle
Model | PROMIX-11 | PROMIX-16 | PROMIX-26S | PROMIX-32S | PROMIX-40S | PROMIX-50S
Durchmesser | 11 mm | 16 mm | 25,7 mm | 31,8 mm | 40,3 mm | 50,3 mm
Zylinderlänge | 460 mm | 670 mm | 1000 mm | 1260 mm | 1620 mm | 1980 mm
L/D | 40:1 | 40:1 | 40:1 | 40:1 | 40:1 | 40:1
Motorleistung | 2 kW | 3,5 kW | 37 kW | 83 kW | 110 kW | 130 kW
Max. Schneckengeschwindigkeit | 1000 rpm | 1000 rpm | 900 rpm | 900 rpm | 900 rpm | 900 rpm
Drehmoment pro Welle | 6 N·m | 9,5 N·m | 140 N·m | 315 N·m | 600 N·m | 980 N·m
Spezifisches Drehmoment | 11 | 13 | 15 | 15 | 15 | 15
L*W*H | 1200x750x1300 mm | 1200x780x1300 mm | 2600x740x1680 mm | 3800x760x1950 mm | 4050x780x1300 mm | 4500x800x1680 mm
Gewicht | 270 kg | 305 kg | 1500 kg | - | - | -
Output | 0,2–2,5 kg/h | 0,5–20 kg/h | 50–200 kg/h | 60–250 kg/h | 80–300 kg/h | 100–350 kg/h

Technische Spezifikationen

• PROMIX-11 — Durchmesser: 11 mm; Zylinderlänge: 460 mm; L/D: 40:1; Motorleistung: 2 kW; Max. Schneckengeschwindigkeit: 1000 rpm; Drehmoment pro Welle: 6 N·m; Spezifisches Drehmoment: 11; Abmessungen: 1200x750x1300 mm; Gewicht: 270 kg; Output: 0,2–2,5 kg/h.
• PROMIX-16 — Durchmesser: 16 mm; Zylinderlänge: 670 mm; L/D: 40:1; Motorleistung: 3,5 kW; Max. Schneckengeschwindigkeit: 1000 rpm; Drehmoment pro Welle: 9,5 N·m; Spezifisches Drehmoment: 13; Abmessungen: 1200x780x1300 mm; Gewicht: 305 kg; Output: 0,5–20 kg/h.
• PROMIX-26S — Durchmesser: 25,7 mm; Zylinderlänge: 1000 mm; L/D: 40:1; Motorleistung: 37 kW; Max. Schneckengeschwindigkeit: 900 rpm; Drehmoment pro Welle: 140 N·m; Spezifisches Drehmoment: 15; Abmessungen: 2600x740x1680 mm; Gewicht: 1500 kg; Output: 50–200 kg/h.
• PROMIX-32S — Durchmesser: 31,8 mm; Zylinderlänge: 1260 mm; L/D: 40:1; Motorleistung: 83 kW; Max. Schneckengeschwindigkeit: 900 rpm; Drehmoment pro Welle: 315 N·m; Spezifisches Drehmoment: 15; Abmessungen: 3800x760x1950 mm; Output: 60–250 kg/h.
• PROMIX-40S — Durchmesser: 40,3 mm; Zylinderlänge: 1620 mm; L/D: 40:1; Motorleistung: 110 kW; Max. Schneckengeschwindigkeit: 900 rpm; Drehmoment pro Welle: 600 N·m; Spezifisches Drehmoment: 15; Abmessungen: 4050x780x1300 mm; Output: 80–300 kg/h.
• PROMIX-50S — Durchmesser: 50,3 mm; Zylinderlänge: 1980 mm; L/D: 40:1; Motorleistung: 130 kW; Max. Schneckengeschwindigkeit: 900 rpm; Drehmoment pro Welle: 980 N·m; Spezifisches Drehmoment: 15; Abmessungen: 4500x800x1680 mm; Output: 100–350 kg/h.
