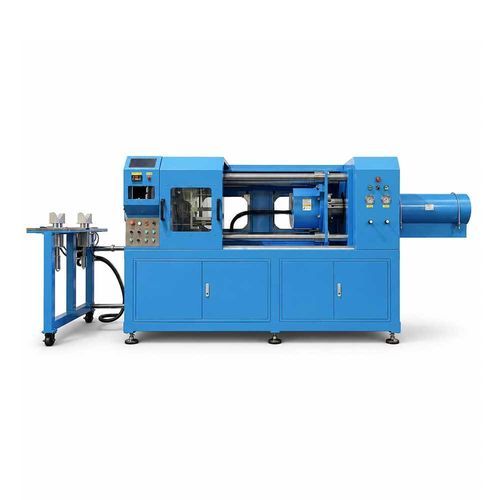

Paletten-Zerlegepresse PRO-EASY

Produktübersicht
Die PRO-PRO-EASY D30/150 ist eine industrielle Schrauben-Demontagemaschine zur kontrollierten Entfernung von Extruderschnecken und Wellen. Die patentierte universelle Spannstruktur deckt Schneckendurchmesser von Ø30 bis Ø150 mm ab und erspart häufige Wechsel von speziellen Vorrichtungen, wodurch die Werkstattflexibilität erhöht und Rüstzeiten reduziert werden.

Flexible hydraulische Demontagelösung für Extruderschnecken
Für Wartung, Reparatur und Materialwechsel entwickelt, kombiniert die Maschine hydraulische Spanntechnik, kontrollierte Erwärmung und Hilfsauflagen, um verklebte, überlange oder hochwertige Schraubenbaugruppen mit geringem manuellem Aufwand zu bearbeiten.

Wesentliche Funktionsbeschreibung
Die Hydrauliksteuerung liefert einstellbare Spann- und Demontagekräfte, um Schraubenelemente zu entnehmen und dabei Wellenverformung und Oberflächenschäden zu minimieren. Ein Aluminiumlegierungs-Kolben schützt die Kontaktflächen. Das System enthält eine Hilfsdemontageeinheit und einen Stützrahmen für extra lange oder stark verklebte Wellen zur Reduzierung von Ausfallzeiten.

Merkmale

• Schneckendurchmesserbereich: Ø30–Ø150 mm.
• Verstellbarer Spann- und Demontagedruck über das Hydrauliksystem; Aluminiumlegierungs-Kolben zum Schutz von Wellen und Schnecken.
• Hilfsdemontageeinheit für schwierige Fälle und verklebte Elemente.
• Hilfsstützrahmen für extra lange oder übergewichtige Wellen zur Sicherstellung der Ausrichtung beim Demontieren.
• Konstruktion zur Reduzierung manueller Handhabung und Beschleunigung von Wartungszyklen.

Aufbau und Komponenten

• Aluminiumspannbacken: Austauschbare Backen passend zum Schneckentyp, auf dem Hydraulikfutter montiert und über das Bedienfeld ansteuerbar.
• KB-Demontagevorrichtung: Positionierbolzen nahe der Schraubenmitte; bei kurzen Elementen können benachbarte Schnecken zum Herausschieben verwendet werden.
• Schrauben-Demontagegreifer: Spezieller Greifer für axiales Herausziehen; kompatibel mit Verlängerungsmuffen für versenkte Elemente.
• HF-Heizsystem: Präzise Vorheizregelung; Spulen-Innendurchmesser 20–40 mm größer als Schneckendurchmesser; Spulenspezifikationen kundenspezifisch.
• Abnahme am Antriebsende: Einsetzen einer halbkreisförmigen Hülse und Verwendung der Klemstange mit langsamer Fahrstufe, bis das benachbarte Element lose ist; dann Verlängerungsmuffe und Demontagegreifer verwenden, um das Element herauszuschieben.

Nach dem Demontieren
Der Ablauf erfolgt sequenziell und kontrolliert, um Schnecken und Wellen zu schützen. Nach der Entnahme müssen Komponenten gemäß Werkstattvorschriften (z. B. auf Paletten) abgelegt und vor weiterer Bearbeitung abgekühlt werden.

Technische Daten

• Demontagedurchmesser: Ø30 – Ø150 mm
• Demontagelänge: Unbegrenzt (Hilfsstützen für extra lange Wellen verfügbar)
• Spannung: AC 380V
• Gesamtleistung: 45 kW
• Hydraulikleistung: 6 kW
• Hydrauliköltyp: AW46
• Heizbereich: 0–600 °C
• Spannkraft: 0–50 Tonnen (einstellbar)
• Erforderlicher Luftdruck: >0,5 MPa
• Hydrauliksystem: Rexroth
• Elektrisches System: Schneider
• Gesamtgewicht: 2450 kg
• Abmessungen (L×B×H): 3950 × 1000 × 1800 mm
• Modellbezeichnung: PRO-PRO-EASY D30/150
