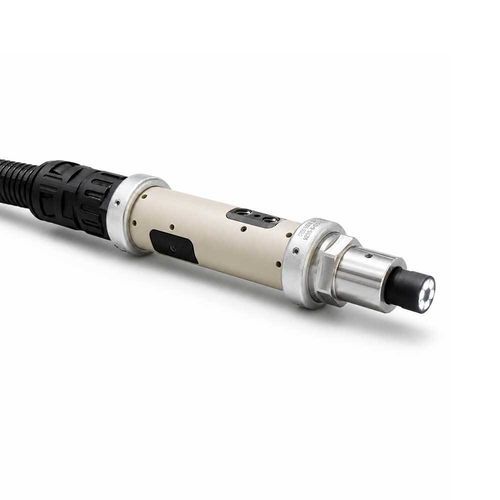

Messgerät zur Dimensionsmessung PROMAC-X

Übersicht
PROMAC-X ist ein Präzisionsgerät zur Messung von Innenbohrungsverschleiß, Korrosion, Ovalität und Oberflächendefekten an zylindrischen Prozesskomponenten wie Extruderzylindern und Materialzylindern. Es quantifiziert Verschleißwerte, lokalisiert Schadstellen, bewertet die verbleibende Restlebensdauer und unterstützt die vorausschauende Instandhaltung in den Bereichen Kunststoff, Chemiefasern und Gummi.

Vorsorgliche Prüfung von Extruderzylindern
PROMAC-X wurde für die vorsorgliche Verschleißdiagnose während routinemäßiger Wartung entwickelt. Messungen sind ohne vollständige Demontage der Prozesssektion möglich: Die Schrauben werden herausgezogen und der Zylinder ist sauber und abgekühlt. Dies reduziert Inspektionszeit und Arbeitsaufwand gegenüber traditionellen Demontagemethoden. Während der Messung erfasst PROMAC-X Innenbohrungsprofile, um Verschleißtiefe, Korrosionsbereiche, Ovalitätsänderungen und abnorme Oberflächenablagerungen zu erkennen. Die gewonnenen Daten ermöglichen fundierte Entscheidungen zur weiteren Nutzung, Wartungsplanung und Verlängerung der Nutzungsdauer.

Verschleißzustände des Zylinders
Identifizierte normale Verschleißarten:

• Abrieb
• Korrosion

Beispiel für abnormen Verschleiß:

• Adhäsion / Reibung (Materialaufbau, der abnorme Oberflächenbedingungen verursacht)

SOLUTION
Elektronische Sensoren
4‑Punkt‑Messung mit festen Positionen zur Erfassung des Bohrungsprofils und lokaler Defekte.

Messbereich
Inspektionsdurchmesser Innenbohrung: Ø25 - Ø50 mm
Anpassbarer Inspektionsdurchmesser: Ø50 - Ø450 mm

Messausgaben und Berichterstattung
Automatisch generierter Inspektionsbericht mit Verschleißdiagrammen und farbkodierten Karten für schnelle Bewertung.

Farbkodierte Verschleißbereiche

• Grün = Innerhalb der Verschleißgrenzen
• Gelb = Warnung, in der Nähe der Toleranzgrenzen
• Rot = Abgenutzter Bereich, Zylinder / Liner ersetzen

Zusätzliche Hinweise
Für Extruderzylinder mit Doppel- und Einfachschnecken sowie ähnliche zylindrische Prozessausrüstungen konzipiert. Die Messung kann ohne vollständige Demontage durchgeführt werden, wenn die Schrauben entfernt sind und der Zylinder sauber und abgekühlt ist.

Technische Spezifikationen

• Leistung: <0.5 kW
• Stromversorgung: 24 VDC
• Gesamtmaße: Ø20 mm × 150 mm
• Gesamtgewicht: 0.5 kg (Messkopf)
• Genauigkeit: ±0.01 mm
• Axiale Messauflösung: 3–5 mm
• Messdauer: innerhalb 30 min
• Betriebstemperatur: <50 ℃
• Erforderlicher Innenzustand: sauber, glatt
