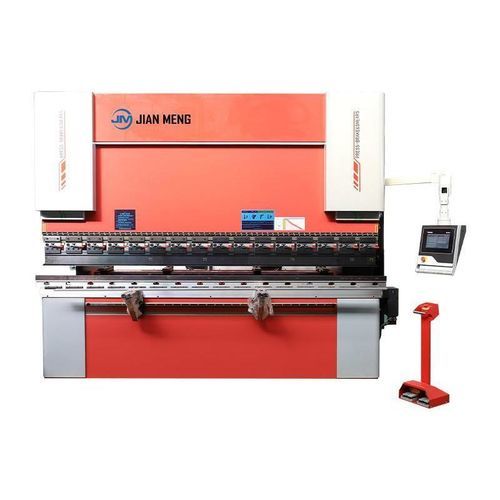

Elektrohydraulische Abkantpresse WE67K

CNCPräzisionmit Kugelumlaufspindel

Produktdetails
Die elektro-hydraulische synchrone Biegemaschine von Jianmeng ist eine hocheffiziente Biegeeinrichtung, die hydraulischen Schub mit elektronisch gesteuertem synchronen Antrieb kombiniert.

Beschreibung
Die Jianmeng WE67K CNC elektrohydraulische synchrone Biegemaschine ist eine hocheffiziente Biegeeinrichtung, die hydraulischen Schub mit elektronisch gesteuertem synchronen Antrieb kombiniert und hohe Präzision, Stabilität und Energieeffizienz für Blechverarbeitungslösungen liefert.

Spannungsanalyse und Finite Element Analyse
CAE-Software SOLIDWORKS kann verwendet werden, um die lineare statische Struktur, Spannung und Verformung von Pressbremsen und Laserschneidemaschinenrahmen zu analysieren. FEA (Finite Element Analysis) ist sehr wertvoll für Szenarien mit komplexen Strukturen, hochkomplexen Lasten, transienter Modellierung und Kombinationen der oben genannten Faktoren.

CNC-System
Ohne Zweifel ist der Controller das Gehirn der gesamten Maschine. Es werden drei Marken von Controllern angeboten: Delem, ESA und Cybelec (importiert aus den Niederlanden, Italien und der Schweiz). Der Algorithmus optimiert den Biegezyklus, verkürzt die Einrichtungszeit der Arbeitsschritte und verbessert die Gesamteffizienz des Biegeprozesses, insbesondere in Chargenverarbeitungsszenarien. Das System unterstützt auch die Bearbeitung von 2D- und 3D-Grafiken.

Hydraulisches System
Das hydraulische Steuersystem nimmt elektro-hydraulische Servo- und synchrone Konstruktion mit sehr kleinem Abstand zwischen Hydraulikzylindern an. Es hat eine starke anti-exzentrische Lastkapazität, eine hochpräzise Synchronisation, ein professionelles Leistungsdichtverhältnis und niedrige Kosten. Der Druck des Hydrauliksystems kann entsprechend spezifischen praktischen Bedürfnissen eingestellt werden. Das Hydrauliksystem ist mit einem Filtersystem ausgestattet, um die Reinheit des Hydrauliköls zu verbessern und die Ausfallrate zu reduzieren.

Schnelle Klemme
Die oberen Formen können leicht und schnell ausgetauscht werden, wodurch Zeit gespart wird.

Rückmesser
Zur Sicherstellung der Genauigkeit der X-Achsbewegung werden importierte Kugelschrauben und doppelte Linearführungen verwendet. Ein synchroner Rollenmechanismus wird durch einen Servomotor für den hinteren Block gesteuert, was die Kontrolle und Genauigkeit verbessert.

Mechanische Kompensation
Das selbst entwickelte System berechnet Kompensationswerte basierend auf der Gesamtdeformation des Schiebers und des Arbeitstisches und verbindet die Verformungskurve des Bettkörpers nahtlos mit der Kompensationskurve, was eine ausgezeichnete Geradheit und Winkelkonsistenz gewährleistet.

Hauptmotor
Markenmotoren erhöhen die Lebensdauer der Maschine und sorgen für einen geräuscharmen Betrieb. Das Leistungsniveau und die Installationsgröße entsprechen den IEC-Normen. Die Leistung und Spannung der Maschine kann an die spezifischen Anforderungen des Kundenstandorts angepasst werden.

Schutzeinrichtung (optional)
Für hohe Sicherheitsanforderungen ist DSP® Laserschutz notwendig.

Vorteile:

• Laserschutz, Multistrahlempfänger
• Schutzbereiche: Vorder, Mitte und Hinten
• Sicherheitsstufe: CAT. 4 und SIL3
• Schutzstufe der Erkennungsbox: IP 65
• Laserklassifizierung: 1M Klasse
• Reaktionszeit: 5 Millisekunden
• Schaltpunkt: 5mm + Parkplatz
• MAX Schutzabstand: 15M
• LED-Anzeigeleuchten für verschiedene Status

Technische Spezifikationen

• Biegekraft: 500–8000 kN (je nach Modell)
• Biegelänge: 1300–8000 mm (je nach Modell)
• Spaltenabstand: 1120–6600 mm
• Schieberhub: 150–320 mm
• Laryngeale Einlasstiefe: 250–600 mm
• Öffnungshöhe: 460–650 mm
• Arbeitsgeschwindigkeit: 80–220 mm/s
• Hauptmotorleistung: 5.5–55 kW (je nach Modell)
• Abmessungen: ab 1800*1500*3200 mm bis 8300*3600*4500 mm
• Gewicht: 4–56.8 t (je nach Modell)

Weitere Merkmale

• Unterstützung für 2D- und 3D-Grafikbearbeitung
• Optimierter Biegezyklus
• Hohe Präzision und Energieeffizienz
• Mechanische Kompensation für Geradheit und Winkelkonsistenz
• Optionaler Laserschutz für erhöhte Sicherheit

Charakteristika / Spezifikationen

• CNC elektrohydraulische synchrone Biegemaschine
• Hydraulischer Schub mit elektronisch gesteuertem synchronen Antrieb
• Controller-Marken: Delem, ESA, Cybelec
• Hydrauliksystem mit Filtersystem
• Schnellwechsel-Klemmung der oberen Formen
• Importierte Kugelschrauben und doppelte Linearführungen
• Synchroner Rollenmechanismus mit Servomotor
• Mechanische Kompensation
• Markenmotoren nach IEC-Norm
• Optionaler DSP® Laserschutz
