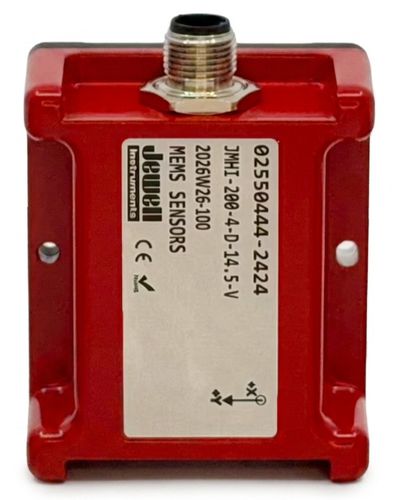

Zwei-Achs-Neigungsmesser JMHI-200-V

0-5 Vanalogmit Spannungsausgang

Übersicht
Die JMHI-200-V Serie ist ein analoges vertikales Inklinometer (MEMS) von Jewell Instruments, ausgelegt für vertikale Neigungsmessungen in industriellen Anwendungen. Das vertikal montierbare Gehäuse macht zusätzliche Montagewinkel überflüssig. Verschiedene Ausgangsoptionen und enge Leistungswerte eignen sich für Regelungs- und Überwachungssysteme.

Hauptmerkmale

• Messbereiche: ±14,5°, ±30°, ±60°, ±90°
• Ausgangsoptionen: ±5V, 4–20 mA, 0–5V
• Auflösung: bis 0,001–0,002°
• Ausgangsrauschen: bis zu 0,00125 Vrms
• Betriebstemperatur: -40 °C bis +85 °C
• Schutzart: IP67
• Anschluss: M12-Stecker
• RoHS-konform

Anwendungen

• Positionierung von Radar und Antennen
• Neigungsüberwachung im Bergbau und bei schweren Geräten
• Brücken- und Strukturüberwachung
• Nivellierung von Plattformen und Maschinen
• Nivellierung bei Tunnelbohrmaschinen und biaxialen Werkzeugmaschinen
• Bauwesen und Tiefbau
• Stabilitätsüberwachung von Offshore-Plattformen
• Produktions- und Fertigungsprozesssteuerung
• Geotechnische Überwachung
• Industrielle Mess- und Regeltechnik

Abmessungen
2.25 × 2.25 × 1.99 in

Leistungsdaten (Zusammenfassung)
Messbereich (°): ±14,5 | ±30 | ±60 | ±90
Ausgangsspannungsbereich (VDC): ±5 für alle Bereiche
Temperaturkoeffizient des Skalenfaktors (PPM/°C max): 150 (alle Bereiche)
0° Ausgangstemperaturempfindlichkeit (V/°C max): ±0,005 | ±0,0025 | ±0,00144 | ±0,00125 (für ±14,5, ±30, ±60, ±90 jeweils)
Querachsenfehlausrichtung (° max): ±0,15
Auflösung (° max): 0,001 (Leistungstabelle) — Produktzusammenfassung nennt auch 0,002°
Nichtlinearität (% FRO max): 0,06
Nichtwiederholbarkeit / Hysterese (° max): 0,004
Bandbreite (Hz nominal) (-3 dB): 5

Elektrisch & Umwelt (Zusammenfassung)
Anzahl der Achsen: 2
Eingangsspannungsbereich (VDC): ±12 bis ±18
Eingangsstrom (mA max): 22
Ausgangsimpedanz (Ω, nom): <1
Betriebstemperaturbereich (°C): -40 bis +85
Lagerungstemperaturbereich (°C): -40 bis +95
Vibration: 20 grms, 5 Hz bis 2 kHz
Stoß: 180 g, 0,011 s, 1/2 Sinus
Schutzart (IEC 529): IP67

Technische Daten

• Modell / Serie: JMHI-200-V series
• Marke: Jewell Instruments
• Achsen: 2 (Zweifachachse)
• Verfügbare Messbereiche: ±14,5°, ±30°, ±60°, ±90°
• Ausgangssignaloptionen: ±5V, 4–20 mA, 0–5V
• Ausgangsspannungsbereich: ±5 VDC (laut Leistungstabelle)
• Auflösung: 0,002° (Produktübersicht); 0,001° (Leistungstabelle)
• Ausgangsrauschen: bis 0,00125 Vrms
• Temperaturkoeffizient des Skalenfaktors: 150 PPM/°C (max)
• 0° Ausgangstemperaturempfindlichkeit: bis ±0,005 / ±0,0025 / ±0,00144 / ±0,00125 V/°C je nach Bereich
• Nichtlinearität: 0,06% FRO (max)
• Hysterese / Nichtwiederholbarkeit: 0,004° (max)
• Bandbreite: 5 Hz (-3 dB)
• Stromversorgung: ±12 bis ±18 VDC; Strom max 22 mA
• Ausgangsimpedanz: <1 Ω (nominell)
• Betriebstemperatur: -40 bis +85°C; Lagerung: -40 bis +95°C
• Vibration: 20 grms (5 Hz bis 2 kHz)
• Stoß: 180 g, 0,011 s, 1/2 Sinus
• Gehäuse / Schutz: IP67
• Anschluss: M12-Stecker
• RoHS-konform
• Abmessungen: 2.25 × 2.25 × 1.99 in
