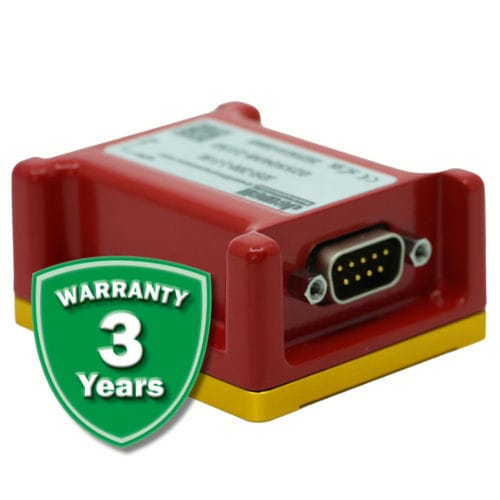

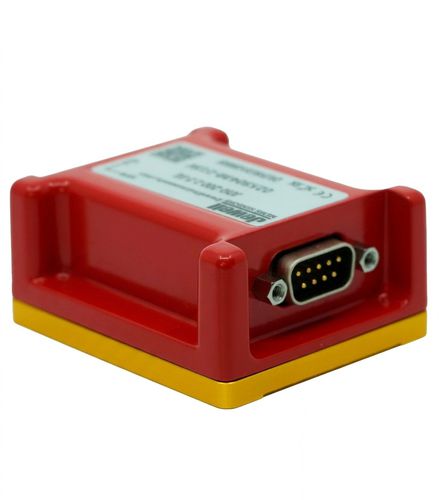

2-Achs-Neigungsmesser JDHI-100/200

digitalRS-485RS-232

Die neuen Ruby MEMS-Digitalinklinometer repräsentieren die nächste Generation von Hochleistungs-Trägheitssensoren von Jewell Instruments. Mit einem verbesserten Preis-Leistungs-Verhältnis bieten die neuen Ruby-Trägheitssensoren eine herausragende Auflösung, Frequenzantwort und Bandbreite – alles in einem IP67-Gehäuse, das die gleiche Montagekonfiguration wie die aktuellen MEMS-Sensoren von Jewell verwendet. - Abmessungen: 2,25 × 2,25 × 1,99 Zoll - Bereiche: ±1° bis ±90° - Temperaturkompensiert - Digitale Schnittstellenoptionen: ASCII (RS-485/RS-232) und Modbus (RS-485) - Hohe Präzision mit 0,0001° Auflösung - Betriebstemperaturbereich: -40° bis +85°C - Abdichtung: IP67 - M12- und DB9-Abschlussoptionen - CE- und RoHS-konform Anwendungen: - Radar- und Antennenpositionskontrolle - Bergbau - Brücken- und Strukturüberwachung - Plattformnivellierung - Tunnelbau Biaxiale Werkzeugmaschinen-Nivellierung - Bauwesen - Offshore-Plattformstabilität - Produktions-/Fertigungsprozess - Geotechnische Überwachung - Industrielle Messung & Kontrolle Leistungsspezifikationen: - Messbereich (°): ±1, ±3, ±14,5, ±30, ±60, ±90 - Digitale Auflösung (°, max): 0,0001 - Wiederholbarkeit (°): 0,01 - Querachsenfehlstellung (° max): ±0,25 - Bandbreite (Hz nom) (-3 dB): (Abtastrate) / 4 - Genauigkeit - Temperatursensor (°C, max): ±2 Elektrisch/Protokoll: - Anzahl der Achsen: 1 oder 2 - Eingangsspannungsbereich (VDC): 5 min, 9 bis 36 typ, 38 max, Verpolungsschutz - Leistung - RS-485-Abschluss aktiviert (mW, max): 800,0 - Leistung - RS-485-Abschluss deaktiviert (mW, max): 600,0 - Galvanische Trennung – Stromeingänge (rms): 2000 - Protokoll: ASCII (RS-485); ASCII (RS-232); MODBUS-RTU - Baud (bps): 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400, 460800, 500000 (max) - Kommunikationseinstellungen: 8 Bit, 1 Stoppbit, gerade | ungerade - Datenabtastrate (Hz): 3,9, 7,8, 15,6, 31,2, 62,5, 125 - Knoten-ID: 0+letzte 2 Ziffern der Seriennummer - Filterung: Benutzerwählbar - Busabschluss – Intern (120Ω): Ein/Aus Umwelt/Mechanisch: - Betriebstemperaturbereich: -40° bis +85 °C - Lagertemperaturbereich: -55° bis +105 °C - Stoß: 100 g, 0,011 Sek, ½ Sinus - Abdichtung: IP67 (bei Anschluss an IP67-Stecker)
