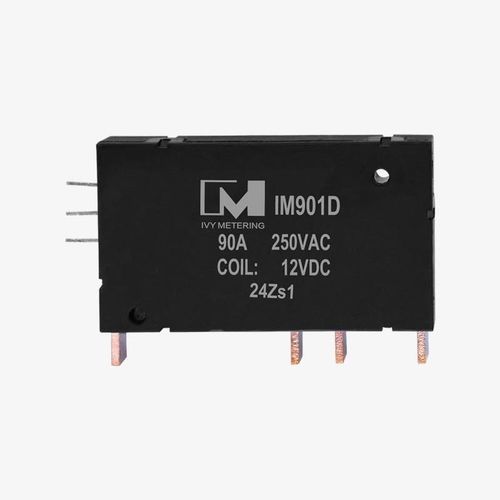

Elektromechanisches Relais / DC IM901D

12 VDC2NO/NFkompakt

Produktbeschreibung
IVY Metering entwickelt und fertigt elektromagnetische Rastrelais für ein-, zwei- und dreiphasige Schaltanwendungen. Das IM901D ist ein kompakter, polarisierter bistabiler (magnetischer Rast) Zweipolrelais, ausgelegt für Energiemanagementfunktionen wie Last- und Versorgungssteuerung sowie Prepayment-Systeme. Das Relais ist flexibel konfigurierbar; auf Sonderbestellung sind verschiedene Anschlussanordnungen, Shunts und Stromwandler möglich.

IM901D Produktmerkmale

• Zweipoliges elektromagnetisches Rastrelais (PNNP-Typ)
• Maximale Schaltkapazität der Kontakte: 90 A bei 250 VAC
• Entspricht IEC 62052-31:2020 UC2
• Niedriger Kontaktwiderstand (100% geprüft)
• Kompakte Baugröße; sofortiges Schalten
• Maßgeschneiderte Baugruppen verfügbar mit flexiblen Leitern, Kupferbändern und/oder integriertem Shunt
• Nur Impulsanregung erforderlich; unterstützt Einzel- oder Doppelspulenanregung
• Kosteneffektiv: Ein 2-poliges IM901D kann zwei 1-polige Relais ersetzen

Produktabmessungen
Abmessungen auf Anfrage verfügbar; für detaillierte Maße das Datenblatt konsultieren.

Produktanwendungen

• Smart Meter
• EV-Ladegeräte
• Compound-Schalter
• Beleuchtungssteuerungssysteme
• Industrielle Automatisierung

Technische Daten / Spezifikationen

• Modell: IM901D
• Typ: Zweipoliges elektromagnetisches Rastrelais (PNNP-Typ), polarisierter bistabiler
• Kontaktanordnung: DPDT (2‑polig)
• Maximale Schaltkapazität: 90 A, 250 VAC
• Spulenspannung: 12 VDC (Impulsanregung; unterstützt Einzel- oder Doppelspule)
• Normen: IEC 62052-31:2020 UC2
• Kontaktwiderstand: niedrig (100% geprüft)
• Montage: Leiterplattenmontage (PCB)
