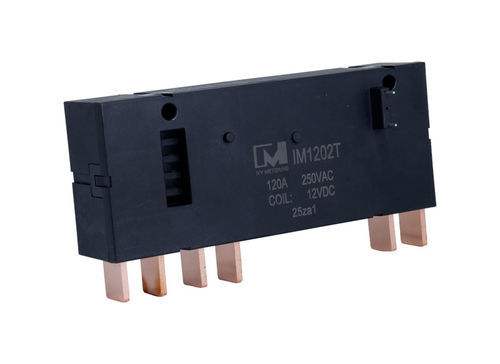

Elektromechanisches Relais / AC IM1202T UC23NF3NOkompakt
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Treiberspannung
- AC
- Format
- kompakt
- Netzwerk
- dreiphasig
- Installierung
- für Schalttafelmontage
- Funktion
- Leistung
- Material der Kontakte
- Silber-Zinnoxid
- Weitere Eigenschaften
- hochleistungsfähig, Verriegelung, hochzuverlässig
- Schaltstrom
120 A
- Ausgangsspannung
250 V
- Breite
47 mm
(1,85 in)
Beschreibung
Produktübersicht
Das 3‑phasige Impuls‑Latching‑Relais IM1202T 120A ist ein energieeffizientes Steuergerät für Hochstrom‑Schaltanwendungen. Es wird pulsgesteuert betrieben — Energie wird nur während des Schaltvorgangs benötigt — und hält seine Schaltstellung über einen internen Dauermagneten, sodass keine dauerhafte Spulenversorgung erforderlich ist. Geeignet für Zählersteuerung, Industrieanlagen und Smart‑Grid‑Anwendungen, die zuverlässige, energiearme Kontaktumschaltung verlangen.
Modell und Hauptmerkmale
Produktparameter
Technische Spezifikationen
Das 3‑phasige Impuls‑Latching‑Relais IM1202T 120A ist ein energieeffizientes Steuergerät für Hochstrom‑Schaltanwendungen. Es wird pulsgesteuert betrieben — Energie wird nur während des Schaltvorgangs benötigt — und hält seine Schaltstellung über einen internen Dauermagneten, sodass keine dauerhafte Spulenversorgung erforderlich ist. Geeignet für Zählersteuerung, Industrieanlagen und Smart‑Grid‑Anwendungen, die zuverlässige, energiearme Kontaktumschaltung verlangen.
Modell und Hauptmerkmale
- Modell: IM1202T (120A 3‑phasiges Latching‑Relais)
- Dreipoliger Kontakt für unabhängige Dreiwegesteuerung
- Maximaler Schaltstrom: 120A — für hohe Lasten ausgelegt
- Pulsgesteuerte Spule mit geringem Energieverbrauch (Ansteuerung nur beim Schalten)
- Hohe Stoßfestigkeit und für langzeitzuverlässigen Betrieb ausgelegt
- Erfüllt IEC 62052-31:2020 UC2
- Anpassbare Baugruppen verfügbar: Flachleiter, Kupferbänder oder Optionen mit integriertem Shunt
- Typische Anwendungen: Energiezähler, Industrieautomation, PDU, Schaltanlagen, Lichtsteuerung, Smart‑Grid‑Systeme
Produktparameter
- Nennlast: 120A @ 250VAC
- Kontaktform: 3A / 3B
- Nennverbrauch Spule: 5.0 / 10.0 W (30 ms)
- Dielektrische Festigkeit: 4 kV
- Kompakte Abmessungen: 115 × 47 × 26 mm
- Kontaktmaterial: AgSnO2
- Max. Schaltleistung: 30000 VA
- Kontaktwiderstand: ≤ 1.0 mΩ
- Anzugszeit: 30 ms
- Abfallzeit: 30 ms
- Elektrische Lebensdauer: 10000 Zyklen
- Mechanische Lebensdauer: 100000 Zyklen
- Temperaturanstieg: ≤ 55 K
- Umgebungstemperatur: -40°C bis 85°C
- Umgebungsfeuchte: 45% bis 95% RH
Technische Spezifikationen
- Nennlast: 120A @ 250VAC
- Kontaktform: 3A / 3B
- Nennverbrauch Spule: 5.0 / 10.0 W (30 ms)
- Dielektrische Festigkeit: 4 kV
- Abmessungen: 115 × 47 × 26 mm
- Kontaktmaterial: AgSnO2
- Max. Schaltleistung: 30000 VA
- Kontaktwiderstand: ≤ 1.0 mΩ
- Anzugs-/Abfallzeit: 30 ms / 30 ms
- Elektrische Lebensdauer: 10000 Zyklen
- Mechanische Lebensdauer: 100000 Zyklen
- Temperaturanstieg: ≤ 55 K
- Betriebstemperaturbereich: -40°C bis 85°C
- Betriebsfeuchtebereich: 45% bis 95% RH
