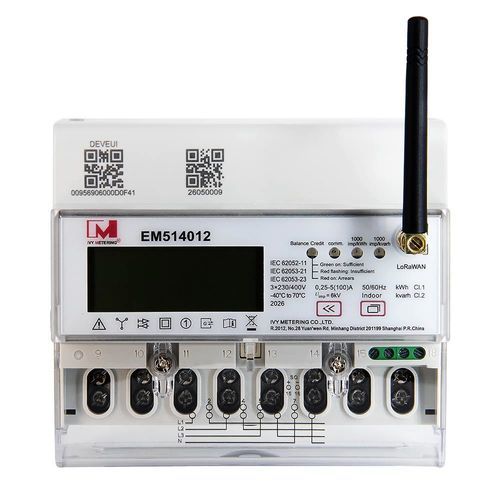

Drehstromzähler EM514012

für DIN-SchieneRS-485für Wohnhaus

Produktübersicht
Der EM514012 ist ein dreiphasiger, vieradriger elektronischer Multifunktions-Energiezähler für Hutschienenmontage, konzipiert für Wohn- und Gewerbenetze. Er unterstützt Prepaid- und Postpaid-Betriebsarten, lokale RS485-(Modbus)-Kommunikation sowie Fernkommunikation über LoRaWAN (EU868). Ein eingebautes magnetisches Rastrelais ermöglicht lokale und ferngesteuerte Ein/Aus-Schaltvorgänge und die Fernverwaltung des Zählers.

Hauptmerkmale

• Messwerte: bidirektionale Energie (aktiv/reaktiv), Wirkleistung, Spannung, Strom, Frequenz, Leistungsfaktor und Lastanforderung.
• Kommunikation: LoRaWAN (EU863-870 / EU868) und RS485 mit Modbus-Protokoll.
• Bidirektionale Messung: Aufzeichnung von Vorwärts- und Rückwärtsleistung sowie Energie.
• Abrechnungsmodi: unterstützt Prepaid- und Postpaid-Modelle für Energie und Geldbeträge.
• Eingebautes magnetisches Rastrelais für Laststeuerung und fernbediente Ein/Aus-Schaltung.
• Überstromabschaltung: konfigurierbarer Schwellenwert und Wiederanlaufzeit; das Relais unterbricht bei Überschreitung und versucht nach Ablauf der Wiederanlaufzeit zu schließen.
• Alarme und Erkennung: Überstrom, Überspannung, Frequenzabweichung, niedriger Kontostand/Ladestand und Gehäuse-/Deckelerkennung.
• Ereignisprotokoll: speichert Ereignisse wie Aufladung, Alarme, Stromausfall und Manipulation; bis zu 20 Einträge.

Vorteile

• Umfassende Dreiphasenüberwachung für Industrie-, Gewerbe- und größere Wohnanwendungen.
• Drahtlose Langstreckenkommunikation reduziert Verkabelungsaufwand und Infrastrukturkosten.
• Niedriger Energieverbrauch für verlängerten Betrieb und vereinfachte Wartung.
• Fernablesung und -steuerung ermöglichen zentrale Überwachung, Lastumschaltung und Tarifmanagement.
• Genaue Messung und transparente Abrechnung für Mieter, Abteilungen oder Kunden.
• Einfache Integration in Gebäudeleittechnik und IoT-Plattformen.

Abmessungen und Anschlussschema
Abmessungen und Anschlussdiagramm sind als Bilder auf der Produktseite für die Installation hinterlegt.

Technische Daten

• Produktname: EM514012
• Bemessungsspannung: 3×230/400 V (±20%)
• Bemessungsstrom: 0,25-5(100) A
• Impulszahl: 1000 imp/kWh
• LCD-Anzeige: LCD6+2
• Betriebstemperatur: -40 ~ +70°C
• Relative Luftfeuchte: <95%
• Bemessungsfrequenz: 50 Hz
• Genauigkeitsklasse: Cl.B
• Laststeuerung: eingebautes magnetisches Rastrelais
• Bezugsnorm: EN 50470-3:2022; EN IEC 62052-11-2021 A11-2022
• Kommunikation: LoRaWAN, RS485 (Modbus)
• Frequenzband: EU863-870 MHz (EU868)
• LoRa-Antenne: SMA-Buchse (Basis/Stab-Typ)
