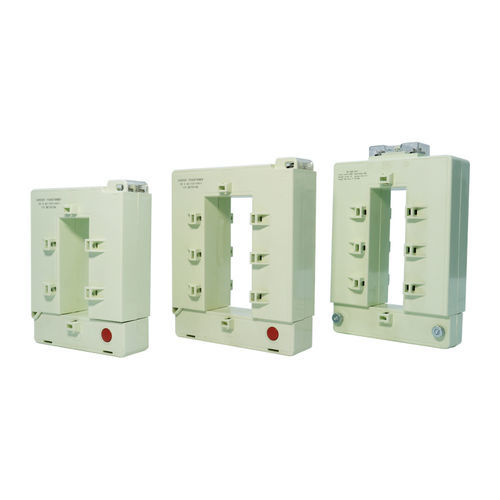

Stromwandler mit Wandler CC 0.66 series

für DIN-SchienefestinstalliertZange

Übersicht
Die CC 0.66 Serie teilbarer Stromwandler verfügt über aufklappbare Siliziumstahl- oder mikrokrystalline Kerne, mit reinem Kupfer emaillierte Wicklungen und ein Gehäuse aus PC- oder Nylon-Engineering-Kunststoff. Sie ermöglichen einfache Montage, gute Linearität und sind für Mess-, Überwachungs- und Transformationsanwendungen vorgesehen. Farbcodierungsbeispiele: Orange: 60A/20mA, 150A/50mA, 200A/66,7mA; Dunkelblau: 200A/5A, 800A/5A, 1500A/5A; Weiß: 200A/5A, 600A/1A, 800A/5A, 1000A/5A, 2000A/1A, 3000A/5A, 4000A/5A.

Hauptmerkmale

• Primärstrombereich: 5 A – 5000 A; Sekundärstromoptionen: 5 A, 1 A, 0,1 A; vollständige Spezifikationen verfügbar.
• Verfügbare Genauigkeitsklassen: 0,1, 0,2S, 0,2, 0,5S, 0,5, 1,0 (Beispielmodelle: 0,5 und 0,2).
• Installationsmöglichkeiten: teilbares Kern-Design für Aufsteckmontage; DIN-Schienen- oder Befestigungsplattenoptionen für feste Montage.
• Magnetkerne durchlaufen eine Hochtemperatur-Nitrogenschutz-Wärmebehandlung zur Stabilisierung von Genauigkeit und Leistung.

OC0.66 I Typ Serie (Spezifikationen)
Name: CC 0.66-30I — Nenn-Eingangsstrom: 200 A — Nenn-Ausgangsstrom (S1-S2): 5 A — Nennspannung: 660 V — Nennlast (S1-S2): 2,5 VA — Genauigkeit (S1-S2): 0,5 — Wicklungsverhältnis (N1:N2): 1:40 — Spannungsfestigkeit (P-S): 3000 Vac (1 mA, 1 min) — Isolationswiderstand (P-S): ≥100 MΩ (Nennspannung 500 Vdc) — Frequenz: 50/60 Hz — Temperatur: -30°C ~ +120°C — Einsatzhöhe: ≤3000 m — Gehäuse: Dunkelblau, 120°C; flammhemmende Klasse V0 oder V1 — Isolationsklasse: E — Umweltstandards: RoHS2.0
Name: CC 0.66-40I — Nenn-Eingangsstrom: 800 A — Nenn-Ausgangsstrom (S1-S2): 5 A — Nennspannung: 660 V — Nennlast (S1-S2): 10 VA — Genauigkeit (S1-S2): 0,5 — Wicklungsverhältnis (N1:N2): 1:160 — Spannungsfestigkeit (P-S): 3000 Vac (1 mA, 1 min) — Isolationswiderstand (P-S): ≥100 MΩ (Nennspannung 500 Vdc) — Frequenz: 50/60 Hz — Temperatur: -30°C ~ +120°C — Einsatzhöhe: ≤3000 m — Gehäuse: Dunkelblau, 120°C; flammhemmende Klasse V0 oder V1 — Isolationsklasse: E — Umweltstandards: RoHS2.0
Name: CC 0.66-80I — Nenn-Eingangsstrom: 1500 A — Nenn-Ausgangsstrom (S1-S2): 5 A — Nennspannung: 660 V — Nennlast (S1-S2): 20 VA — Genauigkeit (S1-S2): 0,5 — Wicklungsverhältnis (N1:N2): 1:300 — Spannungsfestigkeit (P-S): 3000 Vac (1 mA, 1 min) — Isolationswiderstand (P-S): ≥100 MΩ (Nennspannung 500 Vdc) — Frequenz: 50/60 Hz — Temperatur: -30°C ~ +120°C — Einsatzhöhe: ≤3000 m — Gehäuse: Dunkelblau, 120°C; flammhemmende Klasse V0 oder V1 — Isolationsklasse: E — Umweltstandards: RoHS2.0

OC0.66 II Typ Serie (Spezifikationen)
Name: OC 0.66-30×20II — Nenn-Eingangsstrom (primär): 500 A — Nenn-Ausgangsstrom (S1-S2): 5 A — Nennspannung: 660 V — Nennlast (S1-S2): 20 VA — Genauigkeit (S1-S2): 0,2 — Wicklungsverhältnis (N1:N2): 1:100 — Spannungsfestigkeit (P-S): 3000 Vac (1 mA, 1 min) — Isolationswiderstand (P-S): ≥100 MΩ (Nennspannung 500 Vdc) — Frequenz: 50/60 Hz — Temperatur: -30°C ~ +120°C — Einsatzhöhe: ≤3000 m
Name: OC 0.66-60×40II — Nenn-Eingangsstrom (primär): 1500 A — Nenn-Ausgangsstrom (S1-S2): 5 A — Nennspannung: 660 V — Nennlast (S1-S2): 5 VA — Genauigkeit (S1-S2): 0,5 — Wicklungsverhältnis (N1:N2): 1:300 — Spannungsfestigkeit (P-S): 3000 Vac (1 mA, 1 min) — Isolationswiderstand (P-S): ≥100 MΩ (Nennspannung 500 Vdc) — Frequenz: 50/60 Hz — Temperatur: -30°C ~ +120°C — Einsatzhöhe: ≤3000 m
Name: OC 0.66-125×60II — Nenn-Eingangsstrom (primär): 3000 A — Nenn-Ausgangsstrom (S1-S2): 5 A — Nennspannung: 660 V — Nennlast (S1-S2): 15 VA — Genauigkeit (S1-S2): 0,5 — Wicklungsverhältnis (N1:N2): 1:600 — Spannungsfestigkeit (P-S): 3000 Vac (1 mA, 1 min) — Isolationswiderstand (P-S): ≥100 MΩ (Nennspannung 500 Vdc) — Frequenz: 50/60 Hz — Temperatur: -30°C ~ +120°C — Einsatzhöhe: ≤3000 m
Name: OC 0.66-130×40II — Nenn-Eingangsstrom (primär): 2000 A — Nenn-Ausgangsstrom (S1-S2): 5 A — Nennspannung: 660 V — Nennlast (S1-S2): 20 VA — Genauigkeit (S1-S2): 0,2 — Wicklungsverhältnis (N1:N2): 1:400 — Spannungsfestigkeit (P-S): 3000 Vac (1 mA, 1 min) — Isolationswiderstand (P-S): ≥100 MΩ (Nennspannung 500 Vdc) — Frequenz: 50/60 Hz — Temperatur: -30°C ~ +120°C — Einsatzhöhe: ≤3000 m

Technische Daten

• Serie: CC 0.66 (aufklappbare Siliziumstahl- oder mikrokrystalline Kerne).
• Primärstrom: 5 A – 5000 A (Beispiele: 200 A, 500 A, 800 A, 1500 A, 2000 A, 3000 A).
• Sekundärstromoptionen: 5 A, 1 A, 0,1 A.
• Genauigkeitsklassen: 0,1, 0,2S, 0,2, 0,5S, 0,5, 1,0.
• Nennspannung: 660 V.
• Beispiele für Nennbelastungen: 2,5 VA, 5 VA, 10 VA, 15 VA, 20 VA.
• Beispiele für Wicklungsverhältnisse: 1:40, 1:100, 1:160, 1:300, 1:400, 1:600.
• Spannungsfestigkeit (P-S): 3000 Vac (1 mA, 1 min).
• Isolationswiderstand (P-S): ≥100 MΩ (bei 500 Vdc).
• Betriebsfrequenz: 50/60 Hz.
• Betriebstemperaturbereich: -30°C bis +120°C.
• Maximale Einsatzhöhe: ≤3000 m.
• Gehäusematerial: PC oder Nylon; Dunkelblaue Option mit flammhemmender Klasse V0 oder V1.
• Isolationsklasse: E.
• Umweltkonformität: RoHS2.0.
