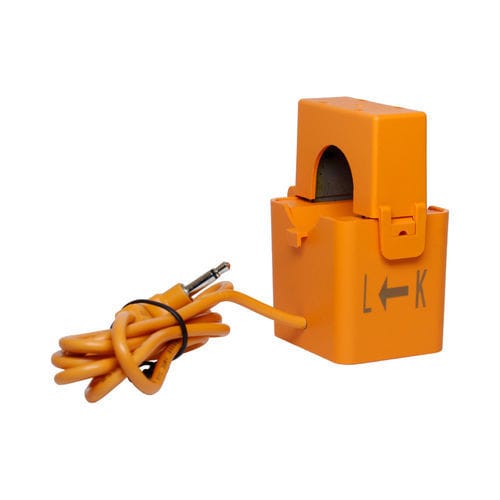

Stromwandler mit Wandler CTK series

ZangeACaufklappbar

Produktübersicht
Die CTK-Serie der Spaltkern-Stromwandler (Klemmtyp) verwendet entweder einen schaltbaren Siliziumstahlkern oder einen ultramikrokristallinen Kern, mit reinen Kupferlackdrähten gewickelt und einem Gehäuse aus PC- oder Nylon-Technikplastik. Sie ermöglichen eine einfache Montage unter Spannung und liefern lineare, stabile Messwerte, geeignet für Anlagenüberwachung und Energiemanagement in industriellen Anwendungen.

Hauptmerkmale

• Primärstrombereich: 5A–500A.
• Sekundärstrombereich: 1mA–5A.
• Innen-Ø Bereich: 10–50 mm.
• Genauigkeitsklasse: 0,5–2.
• Der Eisenkern wird einer Hochvakuum-Wärmebehandlung unterzogen für stabile Genauigkeit und hohe Empfindlichkeit.
• Außengehäuse aus PA66, flammhemmend und hoch zäh, mit guter Alterungsbeständigkeit.
• Spaltkern-Klemmstruktur zur einfachen Montage unter Spannung und Nachrüstung ohne Trennen des Primärleiters.

Auswahlparameter des Produkts (Tabelle)
Name — CTK10-60A-20mA | CTK16-150A-50mA | CTK24-200A-66.7mA
Nenn-Eingangsstrom (P1-P2) — 60A | 150A | 200A
Nenn-Ausgangsstrom (S1-S2) — 20mA | 50mA | 66,7mA
Verhältnis (N1-N2) — 1:3000 | 1:3000 | 1:3000
Genauigkeit (S1-S2) — 0,5 (Winkelabweichung ≤120') | 0,5 | 0,5
Durchschlagfestigkeit — 2,5V/2mA/60SEC (AC50Hz) für alle Modelle
Isolationswiderstand — ≥1000MΩ (Nennspannung 500Vdc) für alle Modelle
Betriebsfrequenz — 50–60Hz für alle Modelle
Lastwiderstand — 10Ω für alle Modelle

Anwendungen
Spaltkern-Stromwandler werden häufig für Modernisierungen der Niederspannungsverteilung, beim Aufbau intelligenter Netze und zur Überwachung des Energieverbrauchs eingesetzt, da sie eine Live-Installation ohne Entfernen von Sammelschienen ermöglichen. Typische Anwendungen: Energieeinsparungs-Retrofit in Großbetrieben, Modernisierung städtischer/ländlicher Netze, Rechenzentrumsüberwachung, intelligente Verteilungsbereiche und Verbrauchsüberwachung von umwelttechnischen Anlagen.

Technische Daten

• Serie: CTK.
• Primärstrombereich: 5A–500A.
• Sekundärstrombereich: 1mA–5A.
• Typisches Innen-Ø: 10–50 mm.
• Genauigkeitsklasse: 0,5–2 (z. B. 0,5 mit Winkelabweichung ≤120').
• Typische Modelle: CTK10-60A-20mA; CTK16-150A-50mA; CTK24-200A-66.7mA.
• Verhältnis: 1:3000 (typisch für gelistete Modelle).
• Durchschlagfestigkeit: 2,5V/2mA/60SEC (AC50Hz).
• Isolationswiderstand: ≥1000MΩ bei 500Vdc.
• Betriebsfrequenz: 50–60Hz.
• Lastwiderstand: 10Ω.
• Kern: schaltbarer Siliziumstahl- oder ultramikrokristalliner Kern, Hochvakuum-Wärmebehandelt.
• Wicklung: reiner Kupferlackdraht.
• Gehäuse: PC- oder Nylon-Technikplastik; PA66 Außenmantel (flammschutz).
• Montage: Spaltkern mit Klemmöffnung für Live-Installation und einfache Nachrüstung.
