Inspektionsgerät für Schweißarbeiten ViComp

Qualität

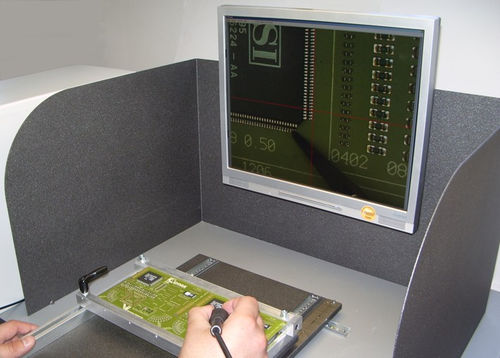

Das optische Prüfsystem ViComp unterstützt ihr Personal bei der Inspektion ihrer Baugruppen. Einfach eine Leiterplatte als Re- ferenz abspeichern und die Unter- schiede zum Prüfling im Wechsel- bild anzeigen lassen. Dazu nutzt ViComp einen Effekt aus der Natur. Das menschliche Auge ist darauf trainiert Veränderungen schnell wahrzunehmen. Durch die abwechselnde Anzeige werden die Unterschiede (Fehler) vom Be- diener schnell und zuverlässig erfasst. Der Vergleich mit dem Bestückplan entfällt. Die auto- matische Ausrichtung der Bilder erzeugt einen angenehm ruhigen Bildeindruck und beugt Ermü- dungserscheinungen vor. Für mehr Komfort sorgt die Pro- grammierung mittels einer unbe- stückten Leiterplatte und einem Golden Board. Bei dieser Pro- grammiermethode werden die Prüffelder (Pads) anhand der unbestückten Leiterplatte auto- matisch erzeugt. In diesen Prüf- feldern wird die Leiterplatte mit dem Golden Board verglichen und die Fehler protokolliert. Das Per- sonal kann die gefundenen Fehler mit der gespeicherten Referenzlei- terplatte vergleichen, klassifizieren und reparieren. Die Programmierung mittels Golden Board ist sehr einfach und schnell. Da die Herstellung eines Golden Board nahezu unmöglich ist, sollte dieses Verfahren nur für kleine Fertigungslose verwendet werden. Für höchste Ansprüche an die Prüftiefe und eine geringe Pseudo- fehlerrate kann das System auch mit CAD-Daten programmiert werden.
