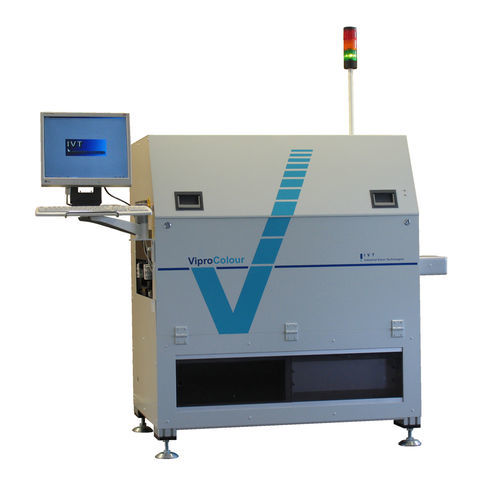

Optisches Inspektionssystem ViproColour Inline

automatischfür Schweißarbeitenfür Produktion

ViproColour Inline ist optimiert für Fertigungen mit hohen Stückzahlen und Inline-Produktion. Dennoch ist das System durch verschiedene Programmier- und Prüfmethoden einfach an unterschiedlichste Los- größen anzupassen. Für Musterbau und Kleinserien stehen die manuelle und die automatische Inspektion mittels Golden Board zur Verfügung. Die Programmierung er- folgt schnell und einfach über eine Referenzleiterplatte. Während der manuellen Inspektion wird abwech- selnd die Referenzleiterplatte und die zu prüfende Leiterplatte auf dem Moni- tor angezeigt. Unterschiede (Fehler) auf den Leiterplatten werden vom Bediener schnell erfasst. Bei der automatischen Inspektion werden vor- her noch anhand einer unbestückten oder bedruckten Leiterplatte die Prüf- felder (Pads) festgelegt. In diesen Prüffeldern wird die Leiterplatte auto- matisch mit dem Golden Board ver- glichen und die Prüffelder mit Fehlern werden protokolliert. Bei großen Losen, aber auch wenn höchste Ansprüche an Prüftiefe und eine geringe Pseudofehlerrate gestellt werden, bietet sich die Programmier- ung mit CAD-Daten an. Eine umfang- reiche Bauteilbibliothek erleichtert die Programmerstellung. Die Verwendung von CAD-Daten er- möglicht zudem ein spezielles Verfah- ren zur Erstmusterkontrolle. Dabei werden die Bauteilbezeichnung und das bestückte Bauteil auf dem Bild- schirm dargestellt. Der Bediener er- fasst mit einem Blick, ob die Leiter- platte richtig bestückt ist.
