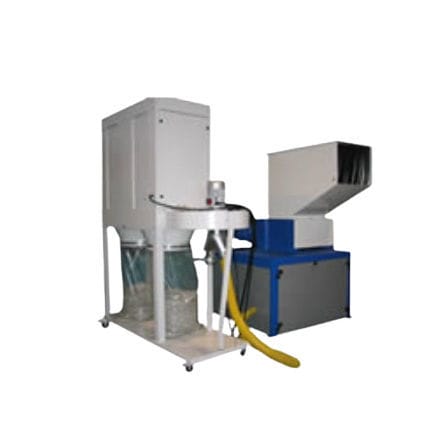

Großmengen-Aktenvernichter

Übersicht
Anlage zur Zerkleinerung von Papiersdokumenten. Innerhalb der Combi-Systemreihe hat ISVE eine spezielle Version zur Vernichtung von Papierdokumenten entwickelt. Die Anlage ermöglicht durch einfache Einstellungen die Einhaltung der fünf DIN-Vernichtungsgrade von grob bis fein. Aus Bedienersicht reicht es, den Trichter zu befüllen und die Anlage zu starten; ganze Kartons können in die Beschickeinheit entleert werden.

Papierzerkleinerung
Der Aktenvernichter führt eine erste Zerkleinerung des Papiers zu Stücken von etwa 3–4 cm Durchmesser durch. Die vorzerkleinerten Dokumente werden anschließend in eine Hochgeschwindigkeits-Schneidmühle zur Endzerkleinerung überführt. Zwischen Zerkleinerer und Mühle kann eine Magnetscheibe eingebaut werden, um versehentliche Einschlüsse von ferromagnetischem Material, die die Mühle beschädigen könnten, zu verhindern. Die bei diesem Schneidprozess entstehenden Partikel werden abgesaugt und mittels eines auf einem Fahrwagen montierten Elektrolüfters in Säcke verpackt.

Filtration und Staubkontrolle
Die Partikelemission in die Umgebungsluft ist dank Polyester-Filterpatronen oberhalb des Zyklons sehr gering (Emission < 0,5% für Partikelgrößen 0,2–2 µm). Die Filtereffizienz wird durch zwei Scheuervorrichtungen sichergestellt, die die Falten des Filters reinigen und die Partikel direkt in die Sammelsäcke entleeren.

Steuerung und Leistung
Alle Funktionen der Zerkleinerungsanlage werden über eine speicherprogrammierbare Steuerung (PLC) geregelt. Die indikative Leistung für den COMBI 50/66D-GR300 beträgt etwa 150–250 kg/h Papierdokumente, einschließlich gebundener und sehr dicker Dokumente.

BESCHREIBUNG

• Beschickeinheit
• Zerkleinerergruppe
• Schallschutzhülle für Mühle (78–80 dB)
• Gedämpfter Absauger (80 dB)
• Gehäuse mit selbstreinigenden Filterpatronen
• Sammelsäcke

Eigenschaften / technische Daten

• Zweistufiger Prozess: Vorzerkleinerung (~3–4 cm Stücke) gefolgt von Endzerkleinerung in einer Hochgeschwindigkeits-Schneidmühle
• Optionale Magnetscheibe zwischen Zerkleinerer und Mühle zum Schutz vor ferromagnetischem Material
• Absaugung und Verpackung mittels fahrbarem Elektrolüfter
• Filtration durch Polyester‑Patronen oberhalb des Zyklons; Staubemission < 0,5% für Partikel 0,2–2 µm
• Filterreinigung durch zwei Scheuervorrichtungen
• Steuerung und Einstellungen über PLC
• Schallschutzhülle für Mühle: 78–80 dB; gedämpfter Absauger: 80 dB
• Indikative Leistung (COMBI 50/66D-GR300): ~150–250 kg/h
