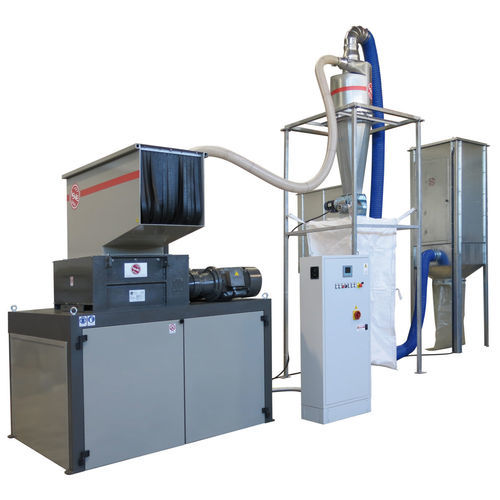

Kunststoffrecyclinganlage 120/100S – GR900

mit Granulierungdurch Mahlen

Übersicht
Das Combi-System kombiniert eine industrielle Zerkleinerungseinheit Modell 120/100S in Linie mit dem Granulator GR900 und ermöglicht so Primärzerkleinerung und anschließende Granulierung für Recycling- oder Materialaufbereitungsanwendungen.

Eigenschaften des Zerkleinerers

• Schwerer elektroschweißter Blechrahmen für industrielle Nutzung
• Walzenlager mit Dichtungen gegen Staub und Flüssigkeiten zur Verlängerung der Lagerlebensdauer
• Wechselbare verschleißfeste Seitenplatten, die die Schnittkammer von den Lagerflanschen trennen
• Extra dicke Wellen mit 30 speziellen verschleißfesten Stahlfräsern und 30 Förder- bzw. Einzugscheiben zum Greifen voluminöser Teile
• Werkzeugstärke (Messer): 40 mm; abgestufte Zahnanordnung für verbesserten Vorschub und Schneidfortschritt
• 2 Planetengetriebe mit Achsen parallel zur Fräsachse
• 2 Multi-Spannungs-/Multi-Frequenz-Motoren 22 kW, Effizienzklasse PREMIUM (IE3)
• Ölbad-Getriebe mit Stahlzahnrädern und Ritzeln; Motorschutzbügel inklusive
• Schnittkammer: 1200 x 1000 mm; Einfülltrichter für Front- oder Top-Beschickung mit Schiebedeckel und Anti-Fly-Back-Gummistreifen

Eigenschaften des Granulators (GR900)

• Robuste, elektroschweißte Rohrstahl-Tragstruktur und schallgedämmte Verkleidung
• Doppeltür-Zugang mit Elektroschloss und Sicherheitsmikroschalter für den Ausbau des Granulators
• Innere Führungen zur exakten Zentrierung des GR900
• Extra dickes Stahlgehäuse für den Rotor mit offenem Zentralrotor Ø360 mm und wechselbaren, nachschleifbaren Hochlegierungsstahl-Messern
• Einfülltrichter: 420 x 900 mm; nutzbare Rotorbreite: 900 mm
• Axial verstellbare Festmesser-Sätze und wechselbare Siebe bis 4 mm
• Antrieb über hochfeste Keilriemen am Schwungrad; 30 kW Motor auf Schienen zur Riemenspannungseinstellung
• Schallgedämmtes Gehäuse mit sicheren Zugangstüren für Wartungsarbeiten

Steuerungssystem

• Schaltschrank nach CEE-Normen mit Drehmomentbegrenzer, der den Rotor bei Überlastung zurückdreht
• SIEMENS S7-1200 PLC zur Steuerung aller Anlagenperipherien
• 6" Farb-Touchscreen zur Einstellung und Überwachung aller Parameter
• AUTO TUNING ISVE Selbstjustierprogramm und Software zur Steuerung von Beschickung, Veredlung und Vakuumsystemen
• Not-Aus- und Sicherheitsfunktionen; ISVE MAINTENANCE PROGRAM für Wartungsalarme
• Vorbereitung für Fernunterstützung und SAFETY SERVER CONNECTION ISVE für Echtzeitüberwachung
• Ausführung nach CE-Standards

Weitere Merkmale

• SIEMENS-Antriebe und Steuerung
• Anti-Torsions-Welle
• Touchpanel-Bedienoberfläche
• ISVE Wartungsprogramm und Serverkonnektivität

Technische Daten

• Kombinierte Konfiguration: Zerkleinerer 120/100S in Linie mit Granulator GR900
• Schnittkammer (Zerkleinerer): 1200 x 1000 mm
• Wellen & Fräser: extra dick, 30 Fräser aus verschleißfestem Spezialstahl und 30 Scheiben
• Werkzeugstärke: 40 mm
• Zerkleinerer-Motoren: 2 × 22 kW, Multi-Spannung/Multi-Frequenz, PREMIUM (IE3)
• Getriebe Zerkleinerer: Ölbad mit Stahlzahnrädern; 2 Planetengetriebe
• Granulator-Rotor: Ø360 mm mit wechselbaren Hochlegierungsstahl-Messern
• Einfülltrichter Granulator: 420 x 900 mm; nutzbare Breite 900 mm
• Antrieb Granulator: hochfeste Keilriemen; 30 kW Motor auf Schienen
• Wechselbares Sieb bis 4 mm
• Schalldämmung und Sicherheitstüren für Wartungszugang
• Steuerung: SIEMENS S7-1200 PLC, 6" Farb-Touchscreen, Drehmomentbegrenzer, AUTO TUNING ISVE
• Vorbereitung für Fernunterstützung und Echtzeit-Serverüberwachung
• CE-Ausführung
