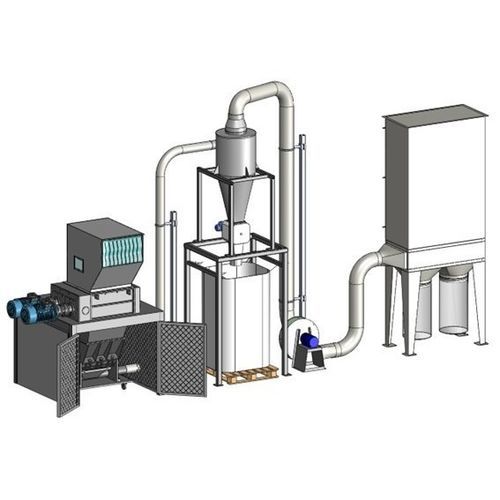

Kunststoffrecyclinganlage 40/80S – GR500

mit Granulierung

Übersicht
Kombiniertes Inline-System bestehend aus dem Industrieschredder 40/80S in Verbindung mit dem Granulator GR500, entwickelt zur primären Größenreduzierung und anschließenden Granulierung von voluminösen und starren Materialien.

Eigenschaften des Schredders

• Robuster Rahmen aus elektrogeschweißtem Blechstahl hoher Dicke
• Walzenlagersitze mit Dichtung gegen Staub und Flüssigkeiten
• Austauschbare verschleißfeste Seitenplatten, die den Schneidraum von den Lagerflanschen trennen
• Extra dicke Wellen mit 20 verschleißfesten Spezialstahlfräsern und 20 Einführscheiben für voluminöse Teile
• Gestaffelte Anordnung der Fräserzähne für besseren Halt und Schnittfortschritt
• Zwei epizyklische Getriebe mit Achsen parallel zur Fräserachse
• Zwei 7,5 kW 6-polige Motoren, multi-Spannung/multi-Frequenz (IE3)
• Ölbad-Übertragung mit Stahlzahnrädern und -zahnstangen
• Schutzstange für die Schredder-Elektromotoren
• Schneidkammer 400 × 800 mm und elektrogeschweißter Trichter für Front- oder Top-Befüllung mit Schiebedeckel und Anti-Fly-Back-Gummistreifen

Eigenschaften des Granulators

• Stabile, elektrogeschweißte Rohrstahltragstruktur für den GR500
• Schallgedämmte Blechverkleidung und schallgedämmtes Gehäuse mit Sicherheitszugangstür für Wartung
• Doppelt schließende Tür mit elektrischem Schloss und Sicherheitsmikroschalter zur Entnahme des Granulators
• Interne Führungen zur präzisen Zentrierung des GR500
• Extra dicke Rotorträger-Gehäusekonstruktion mit offenem Zentralrotor Ø260 mm und austauschbaren, nachschärfbaren Hochlegierungsstahlmesser
• Ladeeinwurf 300 × 500 mm und axial einstellbares Satz fester Messer
• Austauschbares Sieb bis zu 4 mm
• Antrieb über hochfeste Keilriemen am Schwungrad und 11 kW Motor auf Schienen zur Riemenspannungseinstellung

Eigenschaften der Steuerung

• Elektrischer Schaltschrank nach CEE mit Drehmomentbegrenzer, der bei Überlast die Rotordrehung umkehrt
• SIEMENS S7-1200 PLC zur Steuerung aller Anlagenperipherien
• 6” Farb-Touchscreen-HMI zur Einstellung der Maschinenparameter
• AUTO TUNING ISVE Selbstjustierprogramm
• Software zur Steuerung der Zuführsysteme, des Verfeinerungs-/Granulierwerks und optionaler Absaugung
• Not-Aus- und Sicherheitsfunktionen
• ISVE MAINTENANCE PROGRAM zur Anzeige geplanter Wartungen auf dem HMI
• Voraussetzung für Fernwartung und SAFETY SERVER CONNECTION ISVE zur Echtzeitüberwachung
• Ausführung gemäß CE-Normen.

Weitere Merkmale

• SIEMENS Motoren und Steuerung
• Anti-Torsions-Welle
• Touch-Panel (HMI)
• ISVE Wartungsprogramm und Server-Connect vorbereitet

Technische Daten

• Modell: 40/80S Schredder kombiniert mit GR500 Granulator
• Schneidkammer Schredder: 400 × 800 mm
• Schredderwellen: extra-dick mit 20 verschleißfesten Fräsern und 20 Einführscheiben
• Schreddermotoren: 2 × 7,5 kW, 6-polig, multi-Spannung/multi-Frequenz (IE3)
• Schredderantrieb: Ölbad mit Stahlzahnrädern; 2 epizyklische Getriebe
• Granulatorrotor-Durchmesser: Ø260 mm (offener Zentralrotor); Nutzbreite 500 mm
• Ladeeinwurf Granulator: 300 × 500 mm
• Granulatormotor: 11 kW auf Schienen zur Riemenspannungseinstellung
• Granulatorsieb: austauschbar bis 4 mm
• Antrieb: hochfester Keilriemen am Schwungrad (Granulator)
• Steuerung: SIEMENS S7-1200 PLC, 6” HMI, Drehmomentbegrenzer, AUTO TUNING ISVE
• Sicherheit: CE-Ausführung; Doppeltür mit elektrischem Schloss und Sicherheitsmikroschalter für Entnahme
