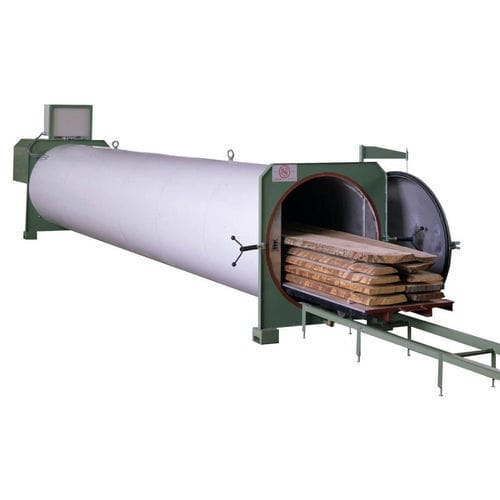

Vakuumtrockner EM2V

elektrischChargenLuft

Produktübersicht
Die Vakuumtrockner EM2V und EM5V sind industrielle Trocknungsanlagen, entwickelt für kleine bis mittlere Schreinereibetriebe zum Trocknen begrenzter Holzmengen mit kontrollierten Niedertemperaturzyklen. Das System wird über die Steuerung Vacutronic bedient und kann zur Fernüberwachung und Archivierung der Zyklen an einen Windows‑PC angeschlossen werden. Die Steuerung bietet drei Betriebsarten für unterschiedliche Produktionsanforderungen.

Trocknungsprinzip
Die Trocknung erfolgt im Vakuum bei niedrigen Temperaturen, um die Wassertransmigration und Verdunstung zu fördern, ohne thermische Schocks zu verursachen, die Risse oder Verformungen hervorrufen. Ein Dampfgenerator erhält die Oberflächenfeuchte und verhindert Aufriss, während ein Kondensator schwebenden Dampf entfernt. Ein Elektrolüfter mit Heizelementen fördert die Zirkulation der konditionierten Luft durch den Holzstapel. Regelmäßige Vakuumzyklen treiben die Wassertransmigration aus den Zellwänden zur Oberfläche; Kondensate werden periodisch abgelassen, um stabile Kammerbedingungen zu gewährleisten.

Betriebsarten

• Vollautomatisch
• Semi‑automatisch
• Manuell

Hauptvorteile

• Kontrollierte Ergebnisse: geringe Rissbildung und Verzug; keine signifikanten Farbveränderungen; keine inneren Spannungen; mechanische Festigkeit erhalten.
• Breites Materialspektrum: geeignet für dicke Querschnitte und Holz mit hoher Anfangsfeuchte (Bretter, Halbfertigware).
• Niedrige Betriebskosten: reduzierte Wärmeverluste und effiziente Nutzung elektrischer und thermischer Energie; begrenzter manueller Aufwand.
• Geringer Wartungsaufwand: kompakte, rationale Bauweise mit einfachen Automatikkomponenten und korrosionsbeständigen Materialien.

Hauptmerkmale

• Autoklav aus AISI 304 Edelstahl
• Isolierung 50 mm
• Elektrisches Bedienfeld mit Mikroprozessor (Vacutronic) zur Programmierung und automatischen Steuerung
• Feuchtesonden am Proben‑Element
• Manuelle Wagenentnahme: Kapazität für einen Stapel 700 × 700 mm, Länge bis 6.000 mm; externe Schienen
• Drei elektrische Heizkörper am Boden des Autoklavs (3 × 2,5 kW bei EM2V)
• Hydraulische Vakuumpumpe mit Kondensatsystem
• Dampferzeuger zur Befeuchtung
• Lüfterdurchmesser 600 mm
• Aluminiumleisten 20 mm

Teiletabelle (Referenzen)
1 | Tür | 5 | Dampferzeuger
2 | Holzstapel | 6 | Vakuumpumpe
3 | Elektrolüfter | 7 | Wagen
4 | Vacutronic‑Schrank | 8 | Entleerungsventil

Technische Beschreibung (EM2V Vakuumtrockner)
Elektrische Widerstände: 3 × 2,5 kW
Max. Abmessungen des Holzes im Trocknen: 700 × 700 × 6.000 mm
Aufstellfläche (Basis): 1.070 × 7.000 mm
Gesamthöhe (Einbau): 1.200 mm
Gewicht (EM2V-Beispiel): ca. 800 kg
Elektrischer Anschluss: 380 V, 50 Hz
Installierte Leistung: 9,25 kW
Mittlerer stündlicher Verbrauch: ca. 5 kW/h

Technische Spezifikationen

• Modell/Serie: EM2V und EM5V (EM Vakuumtrockner‑Serie)
• Autoklav‑Material: AISI 304 Edelstahl (oder lackierter Stahl je nach Holzart)
• Isolationsstärke: 50 mm
• Steuerung: Vacutronic Mikroprozessor mit PC‑Schnittstelle für Überwachung und Archivierung
• Betriebsarten: vollautomatisch, semi‑automatisch, manuell
• Feuchtekontrolle: Sonden und Proben‑Element; Kondensator
• Befeuchtung: integrierter Dampfgenerator
• Vakuumsystem: hydraulische Vakuumpumpe mit Kondensatmanagement
• Heizung: elektrische Widerstände (z. B. 3 × 2,5 kW für EM2V)
• Luftzirkulation: Lüfter Ø 600 mm
• Wagenkapazität: Stapel 700 × 700 mm, Länge bis 6.000 mm; manuelle Entnahme
• Aluminiumleisten: 20 mm
• Max. Trocknungsgröße: 700 × 700 × 6.000 mm
• Aufstellfläche/Basis: 1.070 × 7.000 mm; Höhe: 1.200 mm
• Gewicht (EM2V): ca. 800 kg
• Elektrische Versorgung: 380 V, 50 Hz; installierte Leistung: 9,25 kW; mittlerer Verbrauch: ~5 kW/h
