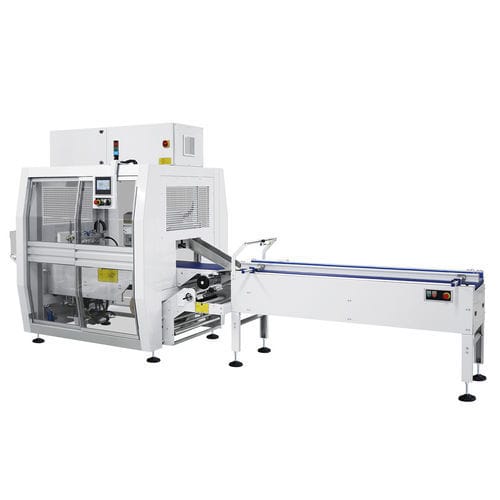

Automatische Verpackungsmaschine SI750S-LR

servogesteuertmit Fördererpneumatisch

Übersicht
Die automatische Schlauchbeutelverpackungsmaschine SI750S-LR ist eine intermittierende Verpackungsanlage mit motorisiertem niedrigem Spulenhalter und 350 mm breitem Kreuzsiegelbalken. Sie ist für Industrie 4.0 / IoT-Plattformen ausgelegt und verarbeitet auch große Produkte.

Hauptfunktionen
Verpackt Produkte bis zu einer Höhe von 200 mm in einfachem oder kaschiertem Flexiblematerial mit einer indikativen Produktionsgeschwindigkeit von 0–40 Produkten/Min. Verwendet Folientrommeln bis 750 mm (ø 350 mm) und ein Zuführband von 2000 mm mit verstellbaren Führungen und leicht abnehmbaren, ineinandergreifenden Mitnehmern. Gleitflächen aus Edelstahl AISI 304.

Funktionsweise
Der Prozess wird von drei Paar pneumatischer Antriebsräder durchgeführt, die Folienzug, Längssiegelung und Falten übernehmen, zusammen mit einem dynamischen/verstellbaren Folienformer. Die 350 mm Kreuzsiegelleiste wird von einem intermittierenden Servomotor gesteuert. Das Auslaufband ist motorisiert und höhenverstellbar über Handrad.

Einsatz und Vielseitigkeit

• Auch für große Produkte geeignet
• Breites Spektrum verpackbarer Produkte
• Schneller und einfacher Verpackungsprozess
• Optionale Systeme: Gaseinspritzung oder Vernebelung von Konservierungsaromen für langlebige Produkte

Wichtigste Verkaufsargumente

• Motorisierter niedriger Spulenhalter
• 350 mm breiter Schweißbalken
• 2000 mm Zuführband mit verstellbaren Führungen
• Gleitflächen in AISI 304
• Leicht abnehmbare ineinandergreifende Mitnehmer
• Längssiegelung durch 3 Paare antriebsgesteuerter Räder
• Dynamischer Folienformer serienmäßig

Steuerung und Elektronik
FLXMOD® Steuerungssystem mit Panel-PC und 7" Farb-Touchscreen. IN/OUT-Module für digitale/analoge Signale und Thermoelementeingänge. Elektronische Folienzugregelung, Programmpeicher für Produkt-Höhen, drei Temperaturzonen (längs, oben quer, unten quer), elektronisch regelbare Bandgeschwindigkeit und Produktionsstatistiken. Speicher für bis zu 50 Arbeitszyklen.

Sicherheit und Konformität
Not-Aus vorhanden, verringerter Energieverbrauch und CE-Konformität.

Technische Daten

• Modell: SI750S-LR
• Stromversorgung: 220–240 / 380–415 V
• Netzfrequenz: 50 / 60 Hz
• Versorgungsspannung: 3PH + PE / 3PH + N + PE
• Installierte Leistung: 6400 W
• Luftdruck: 6 bar
• Siegelleistenbreite: 350 mm
• Max. Produkthöhe: 200 mm
• Produktion bis zu: 40 ppm (je nach Produkt/Format/Folie)
• Spulenhalter-Position: motorisierter niedriger Spulenhalter
• Max. Spulenmaße: 750 – ø 350 mm
• Maschinenmaß: 5020 x 1580 mm, H 2155–2255 mm
• Nettogewicht: 900 kg
• Zuführband: 2000 mm mit verstellbaren Führungen
• Gleitflächen: AISI 304 Edelstahl
• Längssiegelung: 3 Paare antriebsgesteuerter Räder mit pneumatischer Öffnung
• Antriebsoptionen: asynchroner Motor mit Frequenzumrichter oder unabhängige bürstenlose Motoren
• Zusatzfunktionen: Auffangschubladen, programmierbare Höhenvariation der Siegleiste
