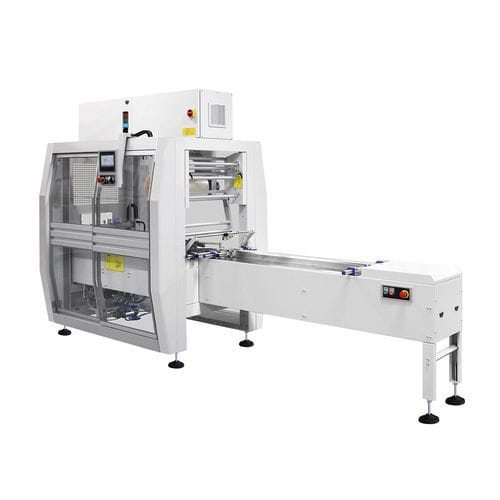

Automatische Verpackungsmaschine SI550S

PLC-gesteuertservogesteuertmit Förderer

Übersicht
Die automatische Flow-Pack-Verpackungsmaschine SI550S ist eine intermittierende Schlauchbeutelmaschine, die zum Verpacken einer breiten Palette von Produkten, auch großformatiger Artikel, entwickelt wurde. Sie verfügt über einen motorisierten hohen Spulenhalter und eine 250 mm breite Querdichtungsleiste. Entwickelt für die Integration nach Industrie 4.0 / IoT-Prinzipien.

Leistung

• Produktionsgeschwindigkeit: 0–40 Produkte/Min. (abhängig von Produktgröße, Format und Folientyp)
• Maximale Produkthöhe: 150 mm
• Querdichtungsleistenbreite: 250 mm

Verpackungsprozess und Aufbau

• Intermittierende Querdichtungsleiste, gesteuert durch Servomotor für präzise Schweißzyklen
• Drei Paare pneumatischer Räder für Folienzug, Längssiegelung und Falten der Folie
• Dynamischer oder einstellbarer Folienformer serienmäßig mit Zubehör
• Gleitflächen und Rahmen aus AISI 304 Edelstahl
• Zuführband 1500 mm mit verstellbaren Führungen und leicht abnehmbaren, ineinandergreifenden Mitnehmern
• Auffangwannen für Produktreste entlang der gesamten Zuführbandlänge

Verwendung und Vielseitigkeit

• Geeignet für große und vielfältige Produktarten
• Kompatibel mit einlagigen und kaschierten flexiblen Folien
• Schnelle, einfache Verpackungs- und Formatwechselvorgänge
• Optionale Systeme: Gaseinspritzung oder Vernebelung von Konservierungsaromen zur Haltbarkeitsverlängerung

Steuerung und Automatisierung

• FLXMOD® Steuerungssystem mit Panel-PC und 7" Farb-Touchscreen (bedienerfreundlicher PLC)
• IN/OUT-Module für digitale und analoge Signale sowie Thermoelementauslese
• Elektronische Folienzugregelung
• Programm- und speicherbare Produkthöhen-Einstellungen
• Drei Schweißtemperatur-Einstellungen (Längssiegler, oberer Quersiegler, unterer Quersiegler)
• Elektronisch einstellbare Förderbandgeschwindigkeit
• Prozessstatistiken: Stückzähler, Sofortproduktion, Maschinenleistung
• Rezepte: Speicherung von bis zu 50 Arbeitszyklen

Antriebe und Motorvarianten

• Motor des Spulenhalters mit Frequenzumrichter (asynchroner Motor)
• Optionale Treiber-gesteuerte Konfiguration: unabhängige bürstenlose Motoren für Einlaufband, Querschweißer, Längsschweißer und Auslaufband
• Motorisiertes Auslaufband

Sicherheit und Konformität

• Phasengerechter Maschinenstopp
• Not-Aus-Taste
• Maßnahmen zur Reduzierung des Energieverbrauchs
• CE-Konformität

Produktinformationen
Netzversorgung: 220 – 240 / 380 – 415 V
Netzfrequenz: 50 / 60 Hz
Versorgungsspannung: 3PH + PE / 3PH + N + PE
Installierte Leistung: 5300 W
Luftdruck: 6 bar
Schweißbalken: 250 mm
Maximale Produkthöhe: 150 mm
Produktion bis zu: 40 ppm
Spulenhalter-Positionierung: motorisierter hoher Spulenhalter
Maximale Spulendimensionen: 550 mm – kerndurchmesser ø 350 mm
Maschinengröße: 4300 x 1375 mm, Höhe 2155 – 2255 mm
Nettogewicht: 760 kg

5 Gründe für diese Maschine

• Technischer Support beim Kauf
• Kosteneffizienter Betrieb
• 12 Monate Teilegarantie
• Kurze Lieferzeit zur Einlagerung
• Hersteller mit über 35 Jahren Markterfahrung

Charakteristika / technische Spezifikationen

• Modell: SI550S
• Maschinentyp: Flow pack mit intermittierendem Querschweißsystem
• Max. Produkthöhe: 150 mm
• Produktionsgeschwindigkeit: bis zu 40 Produkte/Min. (formatabhängig)
• Querdichtungsleistenbreite: 250 mm
• Netzversorgung: 220–240 V oder 380–415 V
• Frequenz: 50/60 Hz
• Installierte Leistung: 5300 W
• Luftdruck: 6 bar
• Max. Spulendurchmesser: 550 mm; Kern ø bis 350 mm
• Zuführband: 1500 mm mit verstellbaren Führungen
• Rahmen und Gleitflächen: AISI 304 Edelstahl
• Steuerung: FLXMOD® mit Panel-PC und 7" Touchscreen, IO-Module und Rezeptspeicher (bis zu 50)
• Optionen: Gaseinspritzung / Vernebelung von Konservierungsaromen
• Abmessungen (L x B x H): 4300 x 1375 mm, Höhe 2155 – 2255 mm
• Nettogewicht: 760 kg
