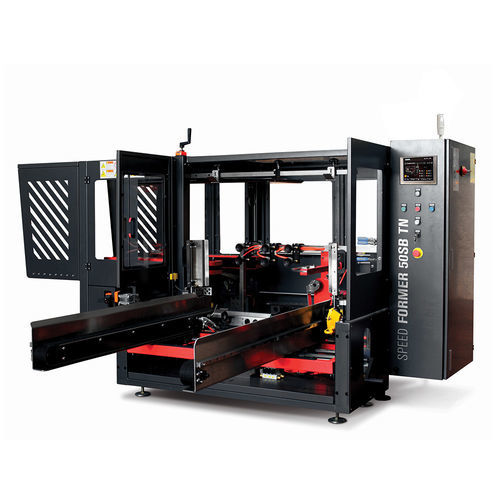

Automatischer Kartonaufrichter 50 SB TN

mit KlebebandHotmelt-Klebstoffmit präzisem Faltvorgang

Produktbeschreibung
Die Speed Former 50 SB TN ist eine vollautomatische Kartonaufrichtermaschine mit vertikalem Magazin, die Kartons entnimmt, öffnet, ausrichtet und Böden im American-Style verschließt. Die Maschine arbeitet mit elektropneumatischen, synchronisierten Bewegungen, Siemens-SPS und Farb-Touchscreen. Die Produktionsgeschwindigkeit ist abhängig vom Karton und erreicht bis zu 16 Kartons/min.

Wesentliche Merkmale

• Vertikales Magazin (optional motorisiertes horizontales Magazin bis 1500 mm).
• Sauggreiferkopf mit Venturi-Einheit zum Aufnehmen und Festhalten während des Öffnens.
• Formataufnahmen (Breite, Länge, Magazinhöhe) über Touchscreen gesteuerte Servomotoren.
• Bodenverschließung mit Klebeband oder optionaler Heißklebeneinheit (Nordson Mesa kompatibel).
• Versionen mit rechts- oder linksseitigem Kistauswurf verfügbar.

5 GRÜNDE FÜR DIESE MASCHINE

• Technischer Support bei Kauf und Inbetriebnahme
• Kosteneffiziente Automatisierungslösung für Kartonaufrichtung
• 12 Monate Ersatzteilgarantie
• Kompakte Bauweise und schnelle Formatwechsel
• Hersteller mit über 35 Jahren Markterfahrung

Hauptfunktionen

• Automatische Bildung und Verklebung von Kartonböden durch Falten der vier Bodenlaschen.
• Elektropneumatische Komponenten sorgen für präzise Formung und Squaring mit hoher Zuverlässigkeit.
• Siemens-SPS mit mehrsprachigem Farb-Touchscreen für einfache Bedienung.
• Vier Servomotoren für Breiten-/Längen-/Magazinhöhenverstellung und Einstellung der Klebebandbreite.
• Sauggreifer mit Venturi und Klemmvorrichtung für sicheres Handling beim Öffnen.
• Optional motorisiertes horizontales Magazin und Heißklebeeinheit verfügbar.
• Bis zu 30 Speicherplätze über das Touchscreen bedienbar.

Produktinformationen
Maschinengröße: L 2630 mm × B 2560 mm × H 1300–1450 mm
Netto-Gewicht: 950 kg
Versorgungsspannung: 380 V, 3-phasig
Netzfrequenz: 50 / 60 Hz
Installierte Leistung: 1,20 kW
Luftverbrauch: 220 L/min
Luftdruck: 6 bar
Magazinkapazität: ca. 150 Kartons (abhängig von Kartonstärke)
Mindestkartongröße: L 250 × W 150 × H 150 mm
Maximale Kartongröße: L 530 × W 400 × H 400 mm
Kartonart: American-Style (4 Bodenlaschen)

Technische Spezifikationen

• Stromversorgung: 380 V – 50/60 Hz – 3 ph
• Installierte Leistung: 1,2 kW
• Luftdruck: 6 bar
• Luftverbrauch: 220 L/min
• Motorisiertes Magazin (optional): bis 1500 mm; typische Kapazität ~150 Kartons
• Produktionskapazität: 1–16 Kartons/min (je nach Karton)
• Maschinengewicht: 950 kg
• Maschinenmaße: L 2630 × B 2560 × H 1300–1450 mm
• Max. Geräusch: ≤ 75 dB
• Not-Aus-Taster CE-konform
• Klebebandtypen: Kraftpapier, Polypropylen, PVC
• Standard-Taping-Köpfe: 50–75 mm
• Arbeitshöhe: 650 + 100 mm
• 30 programmierbare Speicherplätze über Touchscreen
