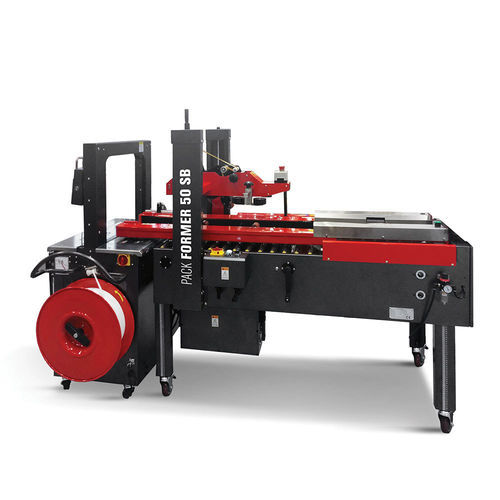

Automatischer Kartonaufrichter und-verschließer 50 SB

mit KlebebandMultifunktionpneumatisch

Produktübersicht
Der Pack Former 50 SB ist eine integrierte Station zum Formen von Kartons, Bekleben mit Klebeband und Umreifen. Er kombiniert eine Formeinheit mit Schieberzylinder, ein Zweikopf-Klebmodul, das zwei mittige Klebestreifen (oben/unten) anbringt, und eine integrierte Umreifungseinheit, die eine oder zwei parallele PP-Umreifungen ausführt. Das Modul verfügt über zwei motorisierte seitliche Antriebsriemen und eine Auslauf-Rollenanordnung zur Akkumulation. Kistentransfergeschwindigkeit: 22 m/min. Betrieb mit Druckluft und Elektrizität.

Wesentliche Vorteile

• Integrierte Lösung für Formen, Kleben und automatische Umreifung
• Anpassbar an unterschiedliche Kartongrößen durch motorisierte Seitenriemen
• Einfache Linienintegration dank Auslaufakkumulation
• Technischer Support beim Kauf und 12 Monate Ersatzteilgarantie
• Kompakte Bauweise bei 4–6 Kartons/min Kapazität

Funktion und Hauptkomponenten
Das Klebe-Modul bringt zwei Klebebandstreifen auf den oberen und unteren mittleren Linien an, um Klappen auszurichten und eine zuverlässige Versiegelung zu gewährleisten. Rollen führen den Karton zur Umreifungsmaschine (Modell Speed Strap), die das PP-Umreifungsband automatisch zuführt und verbindet. Bewegliche Lichtschranken zur Kartonnerkennung erlauben die Einstellung des Abstands zwischen den Umreifungen. Für den Dauerbetrieb in industriellen Verpackungslinien ausgelegt.

Technische Merkmale der Umreifungsmaschine

• Umreifungsmodell: Speed Strap
• Stromversorgung: 220 V, 1 Ph, 50/60 Hz
• Installierte Leistung (Umreifung): 0,70 kW
• Umreifungsgeschwindigkeit: bis zu 65 Zyklen/min
• Bandtyp/-breite: PP 5 / 9 / 12 mm
• Bandstärke: 0,45–0,65 mm
• Max. Bandspannung: bis 45 kg
• Bogenabmessungen: L 650 x H 500 mm

Verarbeitbare Produkte

• Mindestmaß Karton: L 200 x B 150 x H 120 mm
• Maximalmaß Karton: L 500 x B 400 x H 450 mm
• Kartonart: amerikanischer Typ (RSC)
• Max. Kartongewicht: 30 kg

Technische Daten

• Modell: Pack Former 50 SB
• Marke: ISGPACK
• Versorgungsspannung (Formenteil/Klebmodul): 380 V, 3-ph, 50/60 Hz
• Installierte Leistung (Formenteil/Klebmodul): 0,4 kW
• Versorgung Umreifungseinheit: 220 V, 1-ph, 50/60 Hz
• Installierte Leistung (Umreifung): 0,70 kW
• Transportgeschwindigkeit: 22 m/min
• Produktionsleistung: 4–6 Kartons/min
• Druckluft / Verbrauch: 6 bar / 2 Nl/min
• Umreifung: PP 5–9–12 mm; Bandstärke 0,45–0,65 mm; max. Spannung 45 kg
• Klebeband: Kraft, PP, PVC — Standardköpfe 50–75 mm
• Maschinenabmessungen: L 2460 x B 1460 x H 1285–1535 mm
• Arbeitshöhe: 600–850 mm
• Max. Geräuschpegel: ≤ 75 dB
