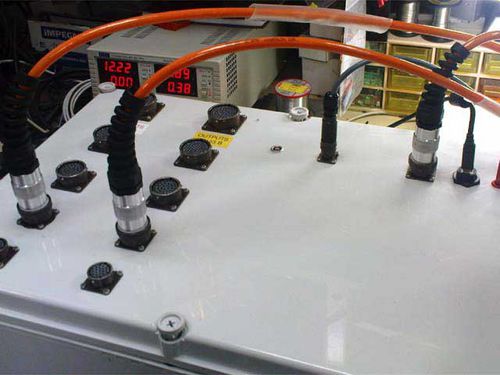

Durchgangtester Pro tester

Widerstandfür Kabel

Die ProTester-Box kann für die folgenden Tests verwendet werden: - Pin-to-Pin-Durchgangsprüfung: Es wird eine Widerstandsmessung zwischen den Steckern durchgeführt, die in den Frontplattenbuchsen der ProTester-Box angeschlossen sind. Dadurch kann der gute Durchgangszustand der Stecker der Mehrleiter-Schalterkabel und der Buchsen der Anschlussdosen sichergestellt werden. - Durchgangsprüfung von Pin zu Take-out: Es wird eine Widerstandsmessung zwischen den in den Frontplattenbuchsen angeschlossenen Steckern und dem entsprechenden Take-Out des Mehrleiter-Schalterkabels durchgeführt. Dadurch kann der gute Durchgangszustand der Mehrleiter-Schalterkabel sichergestellt werden. - Elektrischer Isolationstest: An jedem Pin wird eine Einspeisung vorgenommen (standardmäßig 800 V (der Wert kann je nach den Spezifikationen Ihrer eigenen Kabel geändert werden) und an den anderen Pins wird eine Widerstandsmessung durchgeführt. Dadurch kann die perfekte elektrische Isolierung der mehradrigen Schaltkabel, der Anschlussdosen und der Syscal Pro- und Switch Pro-Einheiten sichergestellt werden - Test der Relais: Es wird eine Messung des Widerstands jedes Relais der Schalttafeln durchgeführt. Dadurch kann die einwandfreie Funktion der internen Schaltrelaisplatine der Syscal Pro- und Switch Pro-Einheiten sichergestellt werden. - Selbsttest: Die ProTester-Box selbst kann getestet werden, um die elektrische Isolierung und die Ausgangskontinuität der Frontplattenbuchsen zu überprüfen.
