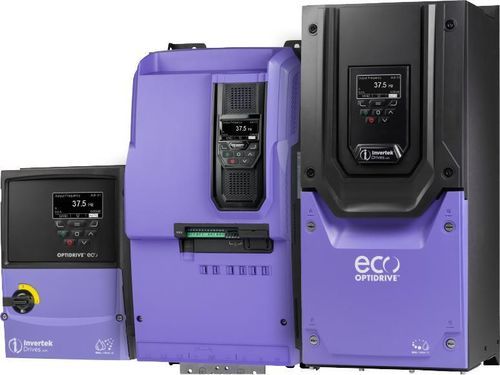

Pumpensteuerungsanlage für selbstständige Anlage Optidrive Eco™

mit integriertem Alarmzur Pumpenverwaltungmit Zurücksetzen der automatischen Pumpe

Übersicht
Optidrive Eco ist eine kompakte, anwendungsspezifische Frequenzumrichterlösung (VFD) für Pumpstationen, die eine flexible Mehrpumpensteuerung ohne SPS oder separate Pumpensteuerungen ermöglicht. Entwickelt zur Vereinfachung von Installation und Betrieb, bietet sie zentralen Steuerungsumfang, schnelle Inbetriebnahme und energiesparenden Betrieb mit variabler Geschwindigkeit für bis zu fünf Pumpen.

Optiflow (Gesamtsteuerung)

• Ein einzelner Master-Antrieb steuert und überwacht das System; Steueranschlüsse werden nur am Master vorgenommen.
• Slave-Antriebe werden über eine einzelne RJ45-Verbindung angeschlossen und benötigen nur minimale Inbetriebnahme, was Installationszeit und Verkabelungsaufwand reduziert.
• Unterstützt bis zu fünf Pumpen in beliebiger Konfiguration (Duty / Assist / Standby) mit automatischer Dienstrotation zur Gleichverteilung der Betriebszeiten und Maximierung von Lebensdauer und Effizienz.

Hauptvorteile

• Konstanter Druck und Durchfluss unabhängig von der Anzahl laufender Pumpen; zusätzliche Pumpen werden bei steigendem Bedarf automatisch zugeschaltet und bei Nichtbedarf abgeschaltet.
• Automatische Neukonfiguration bei Pumpen- oder Antriebsfehlern, einschließlich Master-Ausfall, zur Aufrechterhaltung des Betriebs.
• Systembetrieb bleibt erhalten, wenn einzelne Antriebe abgeschaltet sind; der Master kann isoliert werden, ohne die Slaves zu beeinträchtigen.

Ausfallzeiten der Pumpe vermeiden

• Blockage Detect/Clear: erkennt Verstopfungen und kann programmierbare Reinigungs-/De-Ragging-Zyklen auslösen, um Verstopfungen automatisch zu beseitigen.
• Trockengehschutz: überwacht Drehzahl/Leistung, um bei Trockenlauf Warnungen auszugeben oder die Pumpe abzuschalten und so Schäden zu verhindern.
• Motorvorheizfunktion: konfigurierbare Vorheizung zum Verhindern von Feuchtigkeits- oder Kondensatbildung während Inaktivität und unmittelbar nach dem Stopp.
• Pumpen-Rührzyklus: konfigurierbare Reinigungs-/Rührzyklen, die nach Inaktivitätsperioden ausgelöst werden, um Sedimente zu entfernen.

Vom Antrieb gesteuerter Bypass
Der Antrieb kann als intelligenter Bypass-Regler innerhalb einer Bypass-Schaltung arbeiten. Der Bypass-Modus kann durch Gebäudeautomation angesteuert oder bei Auslösebedingungen automatisch gewählt werden, um Dienstausfälle zu minimieren.

Pumpenansaugung mit Rohrbruchschutz
Der Prime-Modus ermöglicht gesteuerte Starts zur korrekten Befüllung und Druckaufbau der Rohrleitung. Niederdruck-Warnungen werden während des Ansaugens ignoriert, aber ein Fail-safe-Timeout verhindert Dauerlauf, falls das Ansaugen fehlschlägt. Im Normalbetrieb überwacht der Antrieb den Mindestdruck und löst bei anhaltend niedrigem Druck aus (z. B. Rohrbruch).

Pumpensteuerungsfunktionen

• Variable Geschwindigkeitsregelung aller Antriebe für maximale Energieeinsparung.
• Gleiche Laufzeitverteilung zwischen den Pumpen durch automatische Dienstrotation.
• Automatische Neukonfiguration bei Pumpen- oder Antriebsfehlern (einschließlich Master).
• Weiterer Betrieb möglich, wenn einzelne Antriebe abgeschaltet sind, inklusive sicherer Isolierung des Masters.
• Kommunikation und gemeinsame +24V Steuer-Spannung zwischen Antrieben über Standard-RJ45-Patchkabel.
• Unabhängige Wartungsanzeigen für jede Pumpe zur Unterstützung der Serviceplanung.
• Jede Pumpe kann in Hand-Betrieb geschaltet werden und fügt sich bei Rückkehr in Auto automatisch wieder ins Netzwerk ein.
• Für Abwasseranwendungen kann jede Pumpe auf Blockage/Ragging-Erkennung eingestellt werden und automatische De-Ragging-/Reinigungszyklen aktivieren.
• Optionaler Netztrenner mit Verriegelung für sichere Wartung.
• Optiflow wird über einfache Parameter eingestellt und durch intelligente Auto-Konfiguration des Antriebs für schnelle Inbetriebnahme optimiert.
