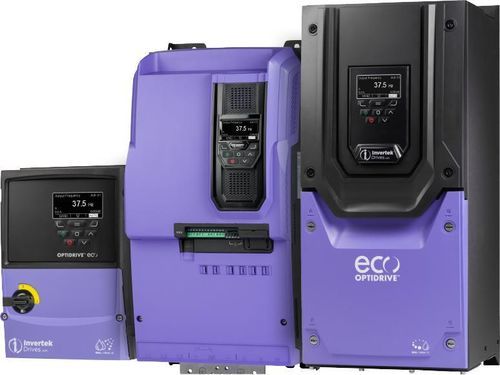

Frequenzumrichter für Lüfter Optidrive Eco™

für PumpenHLKPID-Controller

Übersicht
AC-Antriebe zur Steuerung von Lüftern und Pumpen in der Gebäude-HVAC. Optidrive Eco ist ein anwendungsspezifischer Frequenzumrichter, entwickelt für energieeffiziente Steuerung von Luftbehandlungsanlagen, Lüftern und Pumpen in gewerblichen und öffentlichen Gebäuden.

Energieeffiziente Luftförderung
Optimiert Luftstrom und Druck, um wechselnden Bedarf im Tagesverlauf zu erfüllen, reduziert unnötigen Energieverbrauch sowie Betriebs­kosten und CO2-Emissionen.

Treppenhaus-Überdruck
Hält ungefähre Drücke (typisch ca. 50 Pa) in Fluchtwegen bei Brandfällen. Der Umrichter regelt den Druck präzise, um Fluchtwege rauchfrei zu halten und eine sichere Evakuierung zu unterstützen.

Rauchabzug & Brandschutzmodus
Unterstützt dedizierte Rauchmanagement- und Absaug­systeme. Die Brandmodus-Funktion erhält den Betrieb der Rauchabzugsanlagen für die maximal zulässige Dauer und kann für bidirektionalen Ventilatorbetrieb konfiguriert werden, wenn Umkehrung erforderlich ist (z. B. Tiefgaragen).

Brand-Bypass (Fire Override)
Konfigurierbar, um die sichere Absaugung und Rauchbewirtschaftung unter Brand-Override-Bedingungen fortzuführen und die Absaugung gemäß der Sicherheitsstrategie aufrechtzuerhalten.

Kühlmaschinenpumpensteuerung & Multi-Pumpen-Management
Steuert Chiller-, Umwälz- und Kühlpumpen. Die Dual-Setpoint-Steuerung erlaubt das Umschalten auf niedrigere Sollwerte bei geringer Nachfrage und stellt bei Bedarf den Volllastbetrieb wieder her. Das fortschrittliche Optiflow-Multipumpen-Management ermöglicht Duty/Standby- oder Duty/Assist/Standby-Konfigurationen, die über RJ45-Patchkabel vernetzt und als ein einziges verwaltetes Pumpensystem für automatische Übernahmen in Betrieb genommen werden können.

Steuerung Ihres HVAC-Systems
Enthält einen integrierten PID-Regler, vollständig in HVAC- und Energieeffizienzfunktionen integriert, ausgelegt für benutzerfreundlichen Betrieb und schnelle Inbetriebnahme. In vielen Anwendungen entfällt dadurch die Notwendigkeit externer Regler.

Mehrfach-Ventilatorbetrieb
Koordinierte Lüfterstationssteuerung ist serienmäßig, sodass unabhängige Steuerung mehrerer Ventilatoren oder Ventilatorbänke möglich ist.

• Alle Antriebe arbeiten stufenlos für maximale Energieeinsparung.
• Gleiche Laufzeitverteilung über jeden Ventilator / jede Ventilatorbank.
• Automatische Systemumkonfiguration bei Ventilatorfehlern.
• Fortgesetzter Systembetrieb, wenn einzelne Antriebe abgeschaltet sind.
• Kommunikation und +24 V Steuerspannung werden über ein standard RJ45-Patchkabel zwischen den Antrieben geteilt.
• Unabhängige Wartungsanzeigen für jede Ventilatorbank.
• Jede Ventilatorbank kann per Tastendruck auf Handbetrieb geschaltet werden und fügt sich beim Zurückschalten auf Auto automatisch wieder ins Netz ein.
• Für riemengetriebene Ventilatoren kann jeder Ventilator auf Riemenbruch-Erkennung eingestellt werden.
• Optionaler Netztrennschalter mit Verriegelung für sichere Wartung.
• Antriebe werden über einfache Parameter eingerichtet und verfügen über intelligente Selbstkonfiguration.

Effizienzoptimierung
Erweiterte Optimierungsfunktionen passen den Energieeinsatz an die Last von Ventilator oder Pumpe an, um maximale Effizienz sicherzustellen. Integrierte Energiekriterien zeigen Verbrauchswerte an und unterstützen die Berechnung von Einsparungen. Resonanzvermeidungsfunktionen lassen den Umrichter Frequenzen überspringen, die mechanische Resonanzen verursachen.

Integrierter Sleep-Modus mit Auto-boost
Der Sleep-Modus deaktiviert den Antrieb bei ineffizientem Betrieb und aktiviert ihn wieder bei steigendem Bedarf. Auto-Boost-Zyklen verhindern Oszillationen und gewährleisten einen zuverlässigen Druckanstieg beim Start/Stopp.

Geräuschreduzierung
Hohe Schaltfrequenzoptionen (bis zu 32 kHz) minimieren Motorgeräusche. Skip-Frequenz-Auswahl vermeidet Resonanzfrequenzen in Kanälen und Rohrleitungen. Temperaturgeregelte Kühlventilatoren reduzieren Antriebsgeräusche bei niedriger Last.

Resonanzvermeidung
Programmierbares Überspringverhalten minimiert den Betrieb bei schädlichen Resonanzfrequenzen, indem diese Frequenzen nur beim Beschleunigen oder Abbremsen durchlaufen werden.

Riemenbrucherkennung
Überwacht die Last über den Drehzahlbereich und vergleicht sie mit den in Betrieb genommenen Normalbedingungen, um Riemenschlupf oder bevorstehenden Riemenbruch zu erkennen und vor einem Totalausfall Alarme oder Warnungen zu liefern. Die Funktion kann auch andere Lastverluste erkennen (z. B. gebrochene Kupplung).

Vom Antrieb gesteuerter Bypass
Kann als Bypass-Controller in einem Bypass-Kreis betrieben werden. Die Bypass-Auswahl kann intelligent per Gebäudemanagementsystem befohlen oder automatisch ausgelöst werden, wenn der Antrieb in einen Trip-Zustand geht, um Serviceunterbrechungen zu minimieren.

Hand / Auto
Erlaubt manuelle Steuerungswahl für Inbetriebnahme, Systemprüfungen oder temporäre Übersteuerung. Die integrierte automatische Steuerungswahl stellt die Rückkehr in den Automatikbetrieb sicher.

Technische Daten / Spezifikationen

• Modellfamilie: Optidrive Eco™
• Anwendung: HVAC-Gebäudedienste — Lüfter und Pumpen
• Integrierter PID-Regler für HVAC-Integration
• Dual-Setpoint Pumpensteuerung
• Fortschrittliches Optiflow-Multipumpen-Management (Vernetzung per RJ45-Patchkabel)
• Integrierte Energiezähler und Energieoptimierung
• Resonanzvermeidung und Skip-Frequenzauswahl
• Integrierter Sleep-Modus mit Auto-boost
• Hohe Schaltfrequenzauswahl bis zu 32 kHz für leisen Motorbetrieb
• Riemenbruch-/Lastverlusterkennung mit Einstellbarer Empfindlichkeit
• Koordinierte Mehrfachventilatorsteuerung mit gleicher Laufzeitverteilung und automatischer Fehlerumkonfiguration
• Kommunikation und +24 V Steuerspannungsteilung via RJ45 zwischen Antrieben
• Unabhängige Wartungsanzeigen pro Ventilatorbank
• Optionaler Netztrennschalter mit Verriegelung für sichere Wartung
• Vom Antrieb gesteuerte Bypass-Funktionalität
• Hand/Auto-Wahl mit automatischem Rücksprung auf Auto
