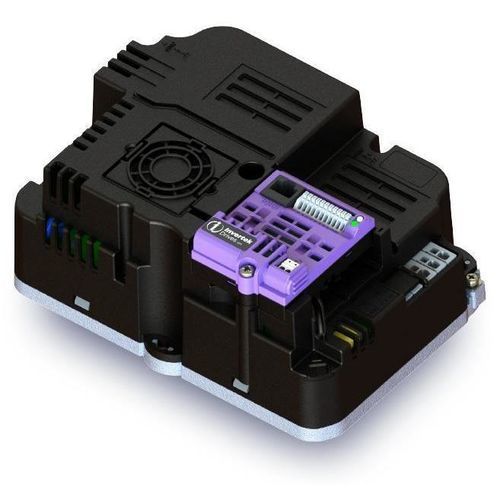

Bürstenloser Frequenzumrichter

Induktiondreiphasigeinphasig

Übersicht
Kompakter OEM-Frequenzumrichter mit sensorloser Vektorregelung für eine breite Palette von Motortechnologien. Versorgungsspannung: 110 / 230 / 400 V; ein- und dreiphasiger Eingang. Ausgangsleistung: 0,37–4 kW (0,5–5 PS). Entwickelt für platzkritische OEM-Integrationen mit flexiblem Funktionsumfang.

Sensorlose Vektorregelung für alle Motortypen

• IM — Asynchronmotor (IE2, IE3, IE4 & IE5)
• PM — AC-Permanentmagnetmotor
• BLDC — bürstenloser DC-Motor
• SynRM — Synchron-Reluktanzmotor
• LSPM — Line-Start PM Motor

Flexible Funktionen für kundenspezifische OEM-Anwendungen

• Mehrfachsteuerung von Motoren (IM, PM, BLDC & SynRM / IE2–IE4)
• Coldplate-Option für kompakte thermische Lösung
• Anpassbare Benutzeroberfläche
• Verschiedene Kommunikationsoptionen und Erweiterungen
• Integrierte PLC-Funktion
• EMV-Filter Kategorie C1 optional

Kommunikationsoptionen

• Modbus RTU
• CAN
• Modbus TCP

Abmessungen
Größe | 1 | 1 PFC | 2
mm Länge | 130 | 185 | 160
mm Breite | 118 | 128 | 150
mm Tiefe | 90 | 81 | 88

Technische Daten

• Marke: Invertek Drives
• Modell: Optidrive Compact 2
• Versorgungsspannung: 110V / 230V / 400V
• Eingangsphasen: Einphasig & Dreiphasig
• Ausgangsleistungsbereich: 0,37 - 4 kW (0,5 - 5 PS)
• Motorsteuerung: sensorlose Vektorregelung für IM, PM, BLDC, SynRM, LSPM
• Hauptmerkmale: Coldplate-Option, anpassbare UI, integrierte PLC, EMV-Filter Kategorie C1
• Kommunikation: Modbus RTU, CAN, Modbus TCP
• Abmessungen (mm): siehe Block Abmessungen oben
• Gewährleistungshinweis auf Site: Bis zu 5 Jahre Garantie (Produktreihe)
