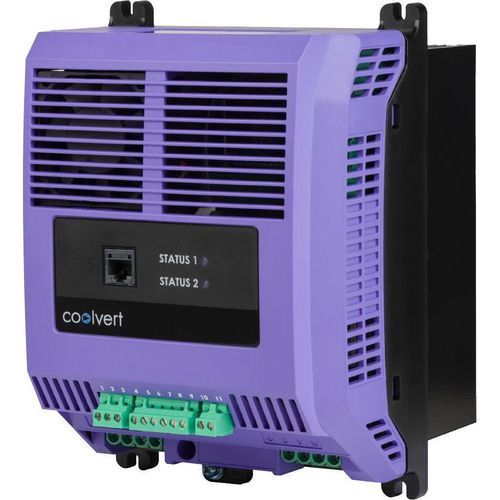

Synchron-Frequenzumrichter

bürstenlosInduktiondreiphasig

Übersicht
Frequenzumrichter für BLDC-Rotations- und Scroll-Kompressoren, erhältlich in vier Gehäusegrößen bis 75 A. Geeignet für Kälte-, Wärmepumpen- und HVAC-Kompressor-Anwendungen.

Kurzbeschreibung des Frequenzumrichters
Versorgungsspannung: 200 – 480 V
Versorgungsphasen: Ein- und Dreiphaseneingang
Ausgangsleistung: 1,5 – 40 kW / 2 – 50 HP

Motorsteuerung

• Sensorloses Vektorsteuerungsverfahren für alle Motortypen
• Kompatible Motortypen: IM (Induction Motor) IE2, IE3, IE4 & IE5; AC Permanent Magnet (PM); Brushless DC Motor (BLDC); Synchronous Reluctance Motor (SynRM); Line Start PM (LSPM)

Funktionen und Merkmale

• Weltklasse Motorsteuerung für präzise und zuverlässige Regelung von IE2–IE5 Motoren
• Verschiedene Montageoptionen: Through-panel-Montage, Back-plate-Montage, Cold-plate-Montage (Cold-plate für kleinere Schaltschränke)
• Nur 78 mm Freiraum rund um den Umrichter erforderlich (geeignet für kompakte Schaltschränke)
• EN 61000-3-2 / EN 61000-3-12 Konformität ohne externe Hilfsmittel
• Betriebstemperaturbereich: -20°C bis +60°C
• Offene Konnektivität: Modbus RTU (RS485) an steckbaren Schraubklemmen; steckbare Klemmen für einfache Installation und Wartung
• Klemmensteuerung: Digitaleingang – Start/Stopp; Analogeingang – Drehzahlsollwert / PI-Rückführung; Relaisausgang – Statusanzeige
• Fernbedienungsoptionen für Bedienteile: Optipad (mehrsprachig)
• Parametrierung und Übertragung: Optistick Smart
• Safe Torque Off (STO) Funktionalität – SIL 3
• Kein Entfernen der Frontabdeckung zur Programmierung erforderlich (erhöht Zuverlässigkeit)

Konformität und Zulassungen

• Reduzierte Oberschwingungen gemäß EN 61000-3-2 (Einphasen-Eingangsgeräte) und EN 61000-3-12 (Dreiphasen-Eingangsgeräte)
• Weltweite Zulassungen: cUL UL 61800-5-1; STO - SIL 3 TUV Rheinland; EMC - EN 61800-3 (C1-Konformität); Harmonics EN 61000-3-2 / EN 61000-3-1

Anwendung & Branche

• Konzipiert für Antriebsanwendungen bei Kompressoren und Wärmepumpen
• Bediente Branchen: Kältetechnik sowie verwandte HVAC/Kompressor-Anwendungen

Technische Merkmale / Spezifikationen

• Produktname / Serie: Optidrive Coolvert
• Versorgungsspannung: 200 – 480 V
• Versorgungsphasen: Ein- und Dreiphaseneingang
• Leistungsbereich Ausgang: 1,5 – 40 kW (2 – 50 HP)
• Verfügbare Gehäusegrößen: 4 Größen, bis zu 75 Ampere
• Motorsteuerung: Sensorloses Vektorsteuereung; kompatibel mit IM, PM, BLDC, SynRM, LSPM
• Montage: Through-panel, Back-plate, Cold-plate (Cold-plate-Version verfügbar)
• Freiraum: 78 mm rund um den Umrichter erforderlich
• Betriebstemperatur: -20°C bis +60°C
• Konnektivität: Modbus RTU (RS485) an steckbaren Schraubklemmen; analoge und digitale E/A; Relaisausgänge
• Sicherheit: STO (Safe Torque Off) – SIL 3
• Installation & Wartung: steckbare Klemmen; kein Entfernen der Frontabdeckung zum Programmieren erforderlich
• Konformität: EN 61000-3-2 / EN 61000-3-12; EN 61800-3 (C1); UL 61800-5-1; TUV Rheinland STO SIL 3; Harmonics EN 61000-3-2 / EN 61000-3-1
• Fertigung: Entwickelt und hergestellt im Vereinigten Königreich
• Garantie: Bis zu 5 Jahre Garantie auf Optidrives (wie angegeben)
