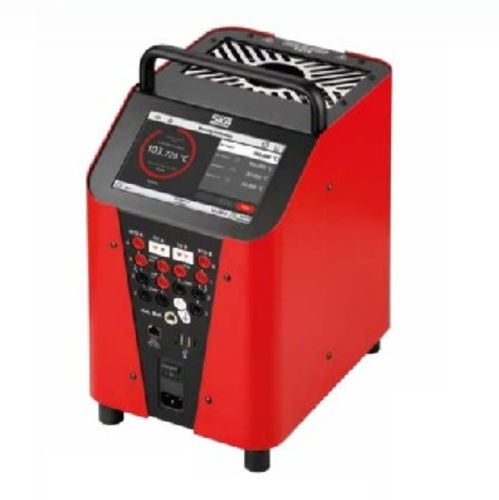

Hochtemperatur-Heizblock TP 37450E.2

fremdgesteuertkompakt

Übersicht
Tragbarer Multifunktions-Temperaturkalibrierofen von SIKA, der Trockenblock-, Schwarzkörper- (Infrarot) und Oberflächenkalibrierfunktionen kombiniert. Entwickelt für den Einsatz vor Ort (Werkstätten, Prüfräume) und im Labor, mit einem Messbereich bis zu 450°C.

Bereiche und Anzeigepräzision
Trockenblock: Umgebung … 450°C / ± 0,2°C
Infrarot: Umgebung … 450°C / ± 0,5°C
Oberfläche: Umgebung … 450°C / ± 1°C
Kalibriervolumen: Ø 60 x 150 mm

Anwendungsbereiche

• Inbetriebnahme und Start-up
• Herstellung und Produktion
• Wartung und Service
• Qualitätssicherung und Überwachung von Prüfeinrichtungen
• Reparatur

Funktion: Trockenblock
Die optimale thermische Kopplung zwischen dem Block und dem Prüfling wird mit dem richtigen Einsatz erreicht. Es wird empfohlen, dass der Bohrungsdurchmesser 0,5 mm größer ist als der Außendurchmesser des Prüflings. Der Trockenblock deckt seinen gesamten Temperaturbereich ab, ohne das Kalibriermedium zu wechseln, und vermeidet die Einschränkungen durch die Viskosität von Medien.

Funktion: Schwarzkörper (Infrarot)
Ein patentierter Infrarot-Kalibriereinsatz ermöglicht die Kalibrierung von IR-Pyrometern oder Wärmebildkameras. Die Oberflächenstruktur und die Geometrien erzeugen eine strahlungsaktive Kavität mit sehr hoher effektiver Emissivität (≈ 0,9994), die Streureflexionen minimiert und die gewünschte Temperatur optimal liefert. Das Pyrrometer muss im angegebenen Abstand über der Messöffnung gehalten werden; eine Stützplatte kann an der Einheit montiert werden.

Funktion: Oberflächen-Temperaturkalibrierung
Oberflächentemperatursensoren werden mit speziellen Einsätzen kalibriert, die vertikal mit der erforderlichen Anpresskraft montiert sind. Das Umschalten der Kalibriersteuerung auf einen externen Referenzsensor bietet den bestmöglichen Referenzpunkt. Der Referenzsensor befindet sich direkt unter der Messoberfläche des Einsatzes und ist für optimale Homogenität in der Mitte der Messfläche ausgelegt. Das Design ermöglicht guten thermischen Kontakt ohne Notwendigkeit von Wärmeleitpaste oder anderen Hilfsmitteln.

Eigenschaften / technische Spezifikationen

• Modell: TP 37450E.2
• Marke: SIKA
• Funktionen: Trockenblock, Schwarzkörper (Infrarot), Oberflächen-Temperaturkalibrierung
• Maximaler Bereich: bis zu 450°C
• Anzeigegenauigkeit (Trockenblock): ± 0,2°C (bis 450°C)
• Anzeigegenauigkeit (Infrarot): ± 0,5°C (bis 450°C)
• Anzeigegenauigkeit (Oberfläche): ± 1°C (bis 450°C)
• Kalibriervolumen: Ø 60 x 150 mm
• Infraroteinsatz: strahlungskavität mit effektiver Emissivität ≈ 0,9994
• Empfehlung für Trockenblock-Einsatz: Bohrungsdurchmesser 0,5 mm größer als Außendurchmesser des Prüflings
• Oberflächeneinsatz: Referenzsensor direkt unter der Oberfläche für bessere Homogenität; keine Wärmeleitpaste erforderlich
• Einsatzbereiche: Werkstätten, Prüfräume, Labore, Wartungsservice, Qualitätssicherung
